В современном хозяйстве незаменимым помощником является такой инструмент, как ламельный фрезер. С ним станет возможным выполнение различных фигурных вырезок, прорезей, шлифовки поверхности.

Особенно необходимым данный инструмент будет для хозяина, занимающегося столярными работами, мебельщика или просто любителя работать с деревом и другими материалами. Ниже мы рассмотрим, что же такое ламельный фрезер, для чего он предназначен, изучим его конструктивные особенности и устройство в общих чертах. Осветим такую проблему, как изготовление ламельного фрезера своими силами в домашних условиях, какие материалы можно использовать для этого, и в какой последовательности их собирать.

Что такое ламельный фрезер

Ламельный фрезер – это инструмент, предназначенный для нарезки пазов ламельных соединений. Ламель – это пластина из дерева стандартного размера. Этот инструмент по конструкции напоминает болгарку. Основные части, из которых он состоит – это силовой агрегат, редуктор в виде конуса, непосредственно сам корпус. Закрепление фрезы на шпинделе производится с помощью гайки.

Инструмент подходит как для работы с деревом, так и для пластиковых материалов, оргстекла, камня, цветного металла, при этом требуется дополнительное оборудование. С фрезером вы можете производить следующие виды работ:

профилирование кромки;
выборку четверти;
шлифовку;
сверление технологических отверстий;
вырезку углублений и прорезей различных форм;
вырезку шипов.

Для разных видов работ требуются фрезеры различной мощности. Их можно разделить на три группы:

750 Вт – маломощные;
1100 Вт – средней мощности;
1200 Вт – мощные.

Для бытового использования будет достаточно использовать фрезер мощностью 750 или 1100 Вт.

Количество оборотов шпинделя может варьироваться в пределах от 3000 до 24000 об/мин. Выбирать режим следует, руководствуясь специальными таблицами. Глубина фрезеровки лежит в пределах 30–60 мм.

Устройство пуска в современных моделях обычно имеет защиту от «дурака», так называемый блокировщик. Кроме того, есть механизм фиксации, без которого рабочий процесс становится проблематичным.

Цанга представляет собой зажим для фрезы. Она должна быть изготовлена из закаленной стали. Конусовидная форма цанги считается лучшей среди специалистов. Для удобного удаления сора с рабочей поверхности стола предусмотрен отсос пыли. Подошва фрезера может быть выполнена из штампованного металла либо быть литой.

Как изготовить ламельный фрезер самостоятельно

В условиях кризиса сегодня не всегда домохозяин может позволить себе купить полноценный фрезер. Поэтому мы рассмотрим способ, как можно выкрутиться из этого положения с помощью обыкновенной «болгарки» с диском, нескольких листов фанеры или оргстекла, ну и, конечно же, ваших рук и смекалки.

Изготовить такой инструмент самому можно из обычной болгарки или иначе УШМ. Желательно, чтобы она имела регулируемые обороты ротора. Это необходимо для того, чтобы была возможность выставить требуемую скорость вращения диска. В исключительном случае подойдет машинка под 125 диаметр круга.

Помимо этого, нам потребуется ламельная фреза. В качестве материала для корпуса подойдет фанера или же оргстекло, которое предварительно можно отполировать. Основной корпус с боковыми пазами состоит из двух боковых и задних стенок. Верхняя и нижняя части здесь отсутствуют, сама же болгарка с ламельным диском вставляется в пазы боковых стенок вырезанными из дерева направляющими, прикрепленными к ней с двух сторон сбоку. Для регулировки высоты распила ламелей необходимо сконструировать простейшее подъемное устройство. При отсутствии необходимости в регулировке высоты, инструмент можно просто зафиксировать на определенной высоте. Оставшаяся боковая стенка фиксируется к УШМ с помощью болтов, вкручиваемых в резьбу под держатель.

Ознакомившись с данным материалом, вы сможете самостоятельно собрать себе такой инструмент, потратив время и силы, но сэкономив свои финансы. Мы искренне надеемся, что вам понравилась наша статья!

Ручной инструмент узкой специализации используется в основном для массового производства мебели и строительных конструкций. Ламельный фрезер упрощает процесс соединения деревянных элементов, наращивания и склеивания досок. Ручной фрезерный станок устроен по принципу болгарки. Он позволяет без специальных приспособлений сделать выборку паза, фигурную торцовку, вырезку четверти в брусьях и производит другие работы.

Особенности конструкции

Устройство машины ручной электрической фрезерной ламельной отличается от большинства моделей фрезеров. Оно аналогично болгарке. Фрезеровка производится перемещением режущего инструмента не перпендикулярно, а параллельно подошве. Корпус скользит горизонтально. Для вырезания пазов под овальные шпонки – ламели, используют дисковую фрезу.

Основные узлы шпоночного фрезера:

электродвигатель;
редуктор;
фреза дисковая;
корпус;
кабель с вилкой;
упор;
подошва;
ручка;
уборщик стружки с мешком.

На малом шпоночном фрезере, предназначенном для любителей, установлен электродвигатель мощностью 750 Вт. Этого достаточно для изготовления соединений отдельных деталей при производстве единичных изделий, строительстве частного дома и подсобных помещений из дерева. Длина перемещения фрезы достигает 50 – 60 мм в зависимости от модели оборудования. Глубина реза – выборки паза, настраивается револьверным упором, расположенным сбоку.

При большом объеме работ и для изготовления небольших партий мебели используют средний фрезер мощностью 1100 Вт.

Профессиональные агрегаты сильнее – от 1200 Вт. Скорость вращения шпинделя до 24000 об/мин. Они рассчитаны на многочасовую непрерывную работу и используются на средних по размеру предприятиях по изготовлению мебели. На крупных фабриках с массовым производством деревянных изделий используют стационарные фрезеры.

Фрезу для ламельного фрезера используют дисковую диаметром 100 мм. При необходимости прорезать паз глубже, допускается устанавливать инструмент диаметром 105 и 110 мм. Вращательный момент передается на фрезу от двигателя через редуктор. Для фиксации на валу фреза имеет отверстие квадратной формы со стороной 20 мм. На дисковых пилах, устанавливаемых на болгарку, квадрат на валу больше – 22 мм. Кожух надежно защищает руки и посторонние предметы от попадания в зону реза.

Положение фрезы по высоте регулируется угловым упором. Размер выставляется в зависимости от толщины доски. Сбоку имеется шкала с делениями, но она может допускать погрешность в пределах 2 мм. Надо измерять расстояние от подошвы до центра фрезы или делать пробный рез и убедиться, что паз расположен по центру доски. Подошва в основном литая, с антискользящими вставками. При работе с малым ламельным фрезером сопротивление древесины слабое, достаточно упор прижать к доске рукой. Выставлять следует ориентируясь на разметку и риску по центру фрезы, вынесенную на упор.

Выборка паза производится при движении фрезы вдоль подошвы. Для этого рабочий фиксирует упор и нажимает на ручку, установленную на корпусе привода. Глубина реза регулируется на корпусе винтами, соединенными с упором. Сбоку имеется шкала настройки с градусами. Изменяя положение упора, можно работать под любым углом, надо только снять упорный передний козырек.

При фрезеровании образуется мелкая легкая стружка, способная забить сам механизм инструмента и попасть в органы дыхания человека. Для ее устранения устанавливается пылесборник с мешком, своеобразный маленький пылесос. Он портит эстетичный вид фрезера, зато не допускает засора и перегрева механизма.

Овальные шпонки – ламели для фрезера, имеют нормированные размеры и продаются в магазинах. Любители мастерить изготавливают их самостоятельно. В основном используется фанера или лист из прессованных опилок толщиной 4 мм. Наиболее опытные мастера делают шпонки из дуба и кедра, предварительно состругав планку до нужной толщины. Хранить ламели следует в герметичной сухой упаковке. От влаги они разбухают, теряют свою форму и не заходят в паз. При активной сушке в духовке пластинки коробятся.

Назначение инструмента

Ламельные фрезеры предназначены для выборки пазов под фигурные шпонки при соединении деревянных деталей. На практике их применение значительно шире. Ручными станками кроме дерева обрабатывают:

оргстекло;
пластик;
ДВП и ДСП;
гипс;
алюминий;
бронзу;
камень мягких пород – туф, ракушечник, песчаник.

Для чего нужен ламельный фрезер, инструмент узкой специализации, в домашней мастерской. По прямому своему назначению он используется редко. Значительно чаще владелец выполняет на нем другие работы:

выборку четверти;
профилирование кромки;
выборку длинных пазов;
вырезку нестандартных шипов;
формирование зазоров в обшивке;
создание узоров на наличниках;
выравнивание доски по толщине;
удаление дефектов.

Снять угол, сделать четвертной паз можно другими инструментами. Преимущество ламельного фрезера в том, что он не переводит всю вырезаемую древесину в стружку. Пройдя по двум перпендикулярным плоскостям, мастер получает квадратные брусочки малого сечения 20 – 40 мм. Рейки можно использовать при утеплении и обшивке, сделать из них декоративное украшение фасада. Работать с ламельным фрезером значительно легче, чем делать аналогичные выборки другими электрическими инструментами.

Фрезы легко меняются, имеют разную форму. При движении инструмента вдоль кромки, производится фигурная обточка торца с последующей шлифовкой.

Для нестандартного соединения двух досок под прямым углом используют фрезер для вырезания паза по плоскости одной детали и создания длинного шипа в торце другой. Аналогичным образом создаются соединения для крепления ножек стола и тумбочки.

При обшивке деревянного дома изнутри не надо подгонять с большой точностью торцы планок на потолке и стенах. Достаточно настроить фрезер и пройти вдоль углов по всему периметру. Равномерный зазор для расширения обеспечен.

Настилать пол и подшивать потолок необходимы доски одинаковой толщины. Ламельный инструмент значительно упрощает эту работу.

Надо выровнять на досках одну плоскость.
Выставить высоту реза – толщину доски.
Пройти по периметру на всю глубину фрезы, опираясь на базовую плоскость.
Перевернуть доску и снять все лишнее по созданным фрезой маркерам.

После этого пройтись фрезером по углам и можно стелить пол. Он будет идеально ровный без циклевки.

Использование ламельного инструмента для резьбы по дереву придумано мастерами, увлекающимися созданием оригинальных украшений для своего дома внутри и фасада.

При обнаружении в доске смоляного мешка, это место вырезается лодочковой фрезой. Затем в выборку вставляется вставка соответствующей конфигурации. Выступающая древесина сошлифовывается. Большую доску не надо выбраковывать из-за мелкого дефекта.

Как сделать что-то самому, своими руками — сайт домашнего мастера

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ — УБЕДИТЕСЬ САМИ. ЕСТЬ ОТЗЫВЫ.

Ламельный фрезер можно по праву назвать незаслуженно обойденным вниманием многими мастерами инструмент. Многие считают что он, предназначен только для выборки пазов в деревянных заготовках. Это не так – этот инструмент куда более универсальный, и для любителей мастерить своими руками, он пригодиться еще во множестве повседневных дел.

В своё время, при строительстве своими руками бани на дачном участке, я решил в черепных брусках сечением 50×50 мм выбрать четверть для укладки досок сечением 25×100 мм чёрного пола. Это нужно было, чтобы осталось место для утеплителя (2×50=100 мм) после монтажа чёрного пола (фото 2) между лагами высотой 150 мм.

Конечно, даже при отсутствии в мастерской стационарного оборудования способов выбрать четверть существует множество: ручной дисковой пилой, электрорубанком, фрезерной машинкой и, наконец, ламельным фрезером.

Последний, в отличие от других инструментов, очень легко настраивать. Кроме того, отрезанная четвертинка сечением примерно 22×22 мм в хозяйстве тоже пригодится, а от рубанка или ручной фрезерной машинки останутся только стружки.

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

Поэтому я и предпочёл ламельный фрезер. Работать с ним безопаснее, чем с дисковой пилой, и рез получается чистым. Правда, мне пришлось заменить штатный пильный диск 100 мм на диск 110 мм, тоже рекомендованный производителем инструмента. Тогда как раз достигается нужная глубина пропила — 25 мм. А брусков таких требовалось ни много ни мало — почти 100 пог. м.

Для той же бани в парилку необходимы были половые доски. Поскольку предполагалось использовать это помещение и в качестве помывочной (так в наших местах принято), покупать дорогие шпунтованные доски и обрезать потом у них кромки для настилки с небольшими зазорами — неразумно.

Целесообразнее обработать обрезную «пятидесятку». С учётом дефектов последней из неё практически всегда можно получить строганую «сороковку».

На том и порешил. Для начала тщательно обработал одну пласть доски электрорубанком. Главное здесь — убрать продольную покоробленность и крыловатость (пропеллер). Затем прострогал одну из кромок перпендикулярно обработанной пласти. От этой кромки разметил позицию противоположной (они должны быть параллельны) и прострогал её (фото 3).

Все эти выполненные операции для человека, имеющего хотя бы небольшой опыт работы электроинструментом, не представляют значительных затруднений, но вот прострогать оставшуюся пласть строго параллельно уже готовой — совсем непросто, даже при аккуратной разметке на обеих кромках.

В данном случае некоторый разброс по ширине досок — некритичен. Куда важнее, чтобы они были одинаковой толщины. Вот тут-то и выручит ламельный фрезер.

Выставив параллельный упор инструмента по имеющейся шкале на нужную толщину половых досок (расстояние в 40 мм от рабочей поверхности упора до ближней режущей кромки диска можно дополнительно проверить линейкой), приступил к фрезерованию досок по периметру, отслеживая упором обработанную пласть (фото 4).

В результате по периметру доски остаётся чёткий ровный поясок (фото 5), вровень с которым нужно электрорубанком вывести и центральную часть пласти. А уж эта задача — для первоклассника. Так можно и без рейсмуса обойтись. На обработку в одиночку 17-ти досок (длиной по 3,5 м) по этой технологии ушло около шести часов.

Теперь ламельный фрезер всегда держу под рукой.

Но и на этом его функции не заканчиваются. Ламельным фрезером можно сделать ровные и точные зазоры, выбирать аккуратные пазы для плотной подгонки досок друг к другу, и даже делать нехитрые и необычные узоры на деревянных заготовках, да и много чего еще.

(вверху) Стоит освободить инструмент, и вращающийся диск прячется в корпус.
Теперь поверх чёрного пола могут быть уложены два слоя утеплителя.
Сначала нужно очень тщательно подготовить одну пласть доски и обработать её кромки.
Выставив упор инструмента, фрезеруют доску по периметру. За базу принимают обработанную пласть.
Теперь нужно снять выступ на пласти доски до уровня профрезерованного пояска.

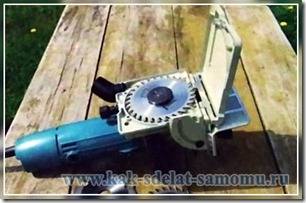

Работа с ламельным фрезером – фото

Автор: Д. Андреев

Дюбельный фрезер

(Пример использования дюбельного фрезера из “инструкции по применению” Интерскол)

Дюбельные фрезерные машины относятся к специальным фрезерам и применяются в основном для соединения деталей из дерева, пластика и композитных материалов.

В качестве частных случаев применения можно отметить удаление дефектов древесины (смоляных карманов) с помощью специальной лодочковой фрезы, выборку пазов и фальцев, а также раскрой листовых материалов и декоративную обработку с помощью ламельных фрезеров, проделывание присадочными фрезерами отверстий, строго перпендикулярных поверхности.

Основное назначение этих электроинструментов – точное позиционирование деталей в соединениях. Соединительные элементы, вставляемые в гнезда, имеют свои названия. Они высушены по специальным технологиям, легко вставляются в гнезда, после этого набирают влагу из клея и разбухают, отчего соединение становится плотным.

Каждое соединение имеет свои преимущества, например, соединение, выполняемое с помощью ламельного фрезера, позиционирует соединяемые детали в поперечном направлении. Одно из свойств этого типа соединений – до схватывания клея можно в небольших пределах слегка перемещать детали вдоль оси ламелей, поэтому особая точность в продольном направлении не требуется, а в поперечном она автоматически получается благодаря конструкции фрезера. Способы установки ламелей ограничиваются только фантазией столяра. Ниже можно увидеть самый простой из них:

Соединение но круглых шкантах, выполняемое присадочным фрезером, обеспечивает настолько жесткую фиксацию соединяемых между собой частей, что иногда клей вовсе не используется, например при сборке корпусной мебели. В этом соединении важна точность.

Круглые шканты имеют больше стандартных типоразмеров (5;6;8; 10; 12 мм), слегка отличается и длина, впрочем, она стандартна для каждого диаметра. Соединение позволяет особо точно позиционировать детали между собой. Круглые шканты ставятся в различных местах, определение которых зависит от опыта и квалификации столяра, однако это не должно смущать – в интернете много пособий по их использованию, начиная от схем, нарисованных от руки, и заканчивая профессиональными видеофильмами. Иногда в сложных случаях используются оба типа соединения.

«>

Номер ламели	Длина, мм	Ширина, мм	Толщина, мм
0	48	18	4
10	54	20	4
20	60	24	4
