Ламповый регенеративный приемник на любительские диапазоны

Ламповый КВ приёмник для прослушивания SSB/CW радиолюбительских станций работающих на диапазонах 20/40/80 метров.

Приёмник разработан Сергеем Эдуардовичем Беленецким (US5MSQ). Приёмник позволяет принимать сигналы радиолюбительских CW/SSB радиостанций, работающих на диапазонах 20, 40 и 80 метров. Подробное описание конструкции выложено на сайте автора здесь http://us5msq.com.ua Кроме того, там Вы сможете найти информацию по другим его конструкциям, задать вопросы на форуме, а также приобрести наборы для сборки. Данная конструкция опубликована с любезного разрешения автора и, надеюсь, заинтересует радиолюбителей. Его принципиальная схема приведена здесь и на чертеже ниже.

Вместо штатного ГПД можно использовать синтезатор частот "Ёжик" 🙂 тогда схема приобретёт вот такой внешний вид

Набор позволяет самостоятельно собрать одноплатный четырёхламповый трёхдиапазонный приемник для наблюдений за любительскими станциями на самых оживлённых диапазонах 20/40/80 метров. Приёмник RX204080EMF TUBE представляет собой улучшенный по многим параметрам вариант приёмника, описанного здесь https://us5msq.com.ua/trexlampovyj-trexdiapazonnyj-priyomnik-korotkovolnovika-3/. Использование новых схемных и конструкторских решений позволило значительно снизить трудоёмкость изготовления и упростить повторение в домашних условиях.

Набор для сборки платы приёмника (лампами комплектуется по желанию Заказчика)

Стабилизированный блок питания ламповой техники.

Блок питания для лампового приёмника описан здесь >>

Плата "S — метра"

Трансформатор выходной для ламповых УНЧ от старых ламповых радиоприёмников 🙂

Трансформатор сетевой с обмотками:
71 Вт: (0-220В-230 В) / (0-60-80 В х 0,2 А; 150 В х 0,2 А; 6,3 В — 0 — 6,3 В х 2 А), размерами 90 х 45 мм

Конденсатор переменой ёмкости 2х(12-495 пФ)

Любителям зелёного "глаза" 😉 лампа индикатор уровня 6Е5С

Схема подключения лампы-индикатора 6Е5С:

Видео работы S-метра на 6Е5С:

Микроамперметр 35х35 мм с подсветкой:

Лампа 6Ж2П-ЕВ (новые с хранения)

Микроамперметр стрелочный М68502 250±25 мкА — 90 грн.

Микроамперметр стрелочный М476/2 150-250 мкА — 25 грн.

Макеевская 3-х входовая цифровая шкала с ЦАПЧ

Краткая инструкция по сборке и настройке приёмника находится здесь 🙂 >>>

1. Стоимость печатной платы с маской и маркировкой приёмника RX204080EMF TUBE (175х105 мм) — 250 грн.
2. Стоимость набора для сборки приёмника RX204080EMF TUBE без учёта ламп и без ЭМФ (печатная плата, керамические панельки для ламп, разъёмы с ответными частями, все радиокомпоненты для платы, регулятор громкости, ручка регулятора громкости) — 775 грн.
С перечнем комплектующих набора для сборки можно ознакомиться здесь >>>
3. ЭМФ в состав набора не входит, если нужно укомплектовать набор фильтром, то комплектую б/у демонтированными рабочими фильтрами нижними или средними, на своё усмотрение, стоимость фильтра — 200 грн.
4. Стоимость нового круглого и толстого 🙂 «нижнего» эектромеханического фильтра ЭМФ-500-3Н — 300 грн.
5. Стоимость комплекта новых с хранения радиоламп 6Ф12П — 3 шт., 6Ж2П-ЕВ — 1 шт. — 150 грн.
6. Стоимость сетевого трансформатора (71 Вт: (0-220В-230 В) / (0-60-80 В х 0,2 А; 150 В х 0,2 А; 6,3 В — 0 — 6,3 В х 2 А), размерами 90 х 45 мм ) — 760 грн. (к сожалению трансформаторов ТАН у меня нет, они дешевле, но увы)
7. Стоимость КПЕ 2х(12-495 пФ) — 150 грн.
8. Стоимость выходного звукового Б/У трансформатора от лампового радиоприёмника — 140 грн.
9. Стоимость платы с маской и маркировкой «S» метра (52х15 мм) — 15 грн.
10. Стоимость наборчика 🙂 для сборки платы «S» метра — 30 грн.
11. Стоимость набора для сборки платы стабилизированного блока питания приёмника — 300 грн.
Вся информация по блоку питания у меня на сайте здесь >>>
12. Электронно-световой индикатор 6Е5С — 160 грн.
13. Панель ламповая (8-конт. ) под печатную плату и под шасси (для 6Е5С) — 44 грн. /шт.
14. Панель ламповая (9-конт. ) под печатную плату — 36 грн. /шт.

15. Индикатор стрелочный М68502 250±25 мкА — 90 грн.

16. Индикатор стрелочный М476/2 150-250 мкА — 25 грн.

Немного видео первого включения 🙂

»

НЕБОЛЬШИЕ КОРРЕКТИРОВКИ 🙂 В ходе активных испытаний приемника был сделано несколько небольших, но полезных доработок схемы приемника:

Предлагаемая схема весьма проста, содержит всего одну электронную лампу.

Правда, радиоприемник не содержит усилителя низкой частоты и громкоговорителя. Все это предполагается внешнее. Так же придется позаботиться и о источнике питания – анодное напряжение и накал. Для получения высоких характеристик радиоприемника, лучше эти напряжения стабилизировать. Это вовсе не сложно. Трансформаторы с повышающей вторичной обмоткой сейчас редкость, мотать катушки мало кто любит, поэтому можно поступить следующим образом. Два однотипных трансформатора с соединенными вторичными обмотками решат это небольшое затруднение. На выходе второго трансформатора получим те же 220В, с гальванической развязкой от сети.

Применив трансформаторы с разными вторичными обмотками можно получить на выходе нужное напряжение.

В качестве УНЧ можно применить активную акустическую систему от компьютера.

В авторском варианте был применен самодельный ламповый усилитель. От него же брались напряжения накала и анодное. Радиоприемник подключался к усилителю двумя разъемами – сигнальным, стандартным штырьком диаметром 3.5мм. и высокое напряжение с накалом, разъемом DB-9, на источнике (усилителе) «мама», чтоб было меньше шансов влезть пальцами.

Радиоприемник был собран на ретро-шасси, с подвалом, навесным монтажом. Такая конструкция была широко распространена в эпоху ламповых схем и была весьма удобна – много крупногабаритных установочных элементов, между их жесткими выводами в подвале распаиваются проволочные выводы резисторов и конденсаторов. Кому не хватает места, устанавливаются контактные планки. Преимущества монтажа такого рода – меньше (по крайней мере, по сравнению с печатным монтажом) паразитных емкостей и наводок, зато с ремонтопригодностью не блестяще.

Итак, что потребовалось.

Прежде всего, радиоэлементы. Из не самых распространенных, еще понадобится конденсатор переменной емкости с воздушным диэлектриком, для колебательного контура радиоприемника. Применять распространенные миниатюрные конденсаторы с твердым диэлектриком из импортных радиоприемников и магнитол не следует – стабильность частоты будет низкой и настройка нашего радио будет «плавать». Искать в старых ламповых радиолах, благо, их еще куча по чердакам и гаражам.

Едва ли под рукой окажется конденсатор переменной емкости именно такой как на схеме. Выйти из положения, можно перещитав колебательный контур. Удобно это делать при помощи специальных программ, например Coil 32. Кроме прочего, это даст некоторую степень свободы при изготовлении катушки индуктивности – под рукой может оказаться хорошая готовая катушка от связной техники отличной от указанной в схеме индуктивности или просто потребуется перестроить радио на другой диапазон. Программа, так же позволит рассчитать катушку для нужной индуктивности.

При расчете, следует стремиться к большим значениям диаметра провода, и шага намотки, это позволит добиться большей добротности контура. К слову, от конструкции катушки (начальной добротности контура) в регенераторах зависит многое. Это плата за простоту общей конструкции.

Инструменты.
Именно этот радиоприемник делался буквально «на коленке», минимумом инструментов — обыкновенный набор слесарных инструментов, преимущественно для мелкой работы, ножницы по металлу. Что-то для сверления отверстий, пригодится лобзик по дереву и ювелирный лобзик с пилками. Отдельные элементы были закреплены термоклеем.

Паяльник около 40Вт с принадлежностями, набор инструментов для монтажа.

Материалы.
Кроме радиоэлементов, были использованы кусочек ДВП для верхней панели шасси, небольшие кусочки кровельной оцинкованной стали для уголков, кронштейнов и вспомогательных элементов, кусочек побольше для передней панели. Кусочки деревянных реечек и планок, немного крепежа. Нечто подходящее для корпуса контурной катушки, предпочтение следует отдавать керамике и полистиролу, здесь применен пустой «шприц» от силиконового герметика. Обмоточный провод в лаковой изоляции для катушки.

Кроме перечисленного, еще понадобятся антенна и заземление.

В авторском исполнении, Г-образная антенна была выполнена из жгута обмоточного провода – около 10 жил

0.25мм. Растянута между четырех изоляторов из фарфоровых «катушечек» (на которых во времена лампочки Ильича и электрификации все страны, монтировали электропроводку), на чердаке, под коньком шиферной крыши, снижение заведено в бревенчатый дом. Изоляторов (здесь, по два на каждую сторону), можно применить и больше — чем их больше, тем более слабый сигнал сможет принять антенна. Высота подвеса горизонтальной части, чуть более 7м, ее длина 9м.

На сухом чердаке, фарфоровые ролики или орешки, можно пожалуй, заменить нейлоновым шнуром. Хотя в остальном, расположение антенны под кровлей, пусть и не металлической – вариант не самый удачный.

Заземление было сделано из метровой стальной полосы, заостренной с одного конца и забитой в землю около дома. На другом конце был приварен болтик М6. Между двух увеличенных шайб был зажат луженый конец медной плетенки. Последняя, заведена в дом.

Конструкция радиоприемника видна на фото. Верхняя панель сделана из ДВП, впереди и сзади, установлены две ножки-подставочки из сосновой рейки, закреплены маленькими гвоздиками с клеем. Из оцинкованной стали вырезана и закреплена при помощи уголков и саморезов, передняя панель.

На верхней панели установлены крупные элементы. Конденсатор переменной емкости нашелся со своим специальным шкивом (с пазом для веревочки и пружинки для ее натяжения), веревочка была взята от него же. Конденсатор был установлен на небольшую деревянную подставочку — иначе шкив не помещался, но можно было и пропилить лобзиком щель в подвал.

Для удобной настройки, применен вереньер с изрядным замедлением. Вал вереньера сделан из круглой деревянной палочки, импровизированные подшипники из тонкого пластика от бутылки. К сожалению, конструкция вереньера оказалась не слишком удачной, вал настройки приходилось вращать пусть с небольшим, но все же усилием – трение деревянного вала прижимаемого натянутым тросиком к деревянной прокладке изнутри передней панели оказалось велико. Возможно, стоило разобрав вереньер, трущиеся части натереть стеарином свечки или, что лучше, заменить вал на металлический, отполировав его в месте соприкосновения. А втулку сделать из фторопласта. Однако, повторюсь – конструкция была «наколенная».

Катушка намотана на корпусе пустого «шприца» от силиконового герметика. Трубка обрезана до необходимой длинны, пробка-поршень вытянута длинным саморезом. Ее, перевернув вставляем сверху, заподлицо с краем – довольно тонкая пластиковая трубка при этом приобретает несколько большую жесткость и выглядит эстетичнее.

Пластиковый носик прилагающийся к тубе герметика, отрезаем до резьбы и используем как импровизированную гайку. Кроме того, корпус катушки приклеиваем к верхней панели термоклеем.

Отвод от части витков катушки, при выполнении обмотки достаточно толстым проводом, удобнее сделать пайкой, процарапав острым лезвием небольшой участок лака на проводе. Количество витков «до» отвода подбирается экспериментально. Это должно быть место, при котором подход к генерации наиболее плавный (начинать с полвитка от низа). Генерация («свист») должна начинаться примерно на 90% движка потенциометра к верхнему по схеме резистору 150К. Если она начинается раньше, подход слишком резкий и как следствие не получается вытянуть максимальную чувствительность и избирательность.

Очень близкий аналог «индустриально-военной» 6136 – 6Ж4П-ДР, но обычная, без индексов тоже работает как миленькая. Применение экрана для лампы – свернутая из латунной фольги гильза, соединенная с «корпусом» схемы, несколько снижает наводки.

Монтаж велся преимущественно собственными выводами радиоэлементов. Остальные несколько соединений выполнены тем же толстым обмоточным проводом, который применялся при намотке катушки. Здесь же в подвале, на специальном кронштейне расположен маленький конденсатор переменной емкости регулирующий связь с антенной. У меня нашелся с воздушным диэлектриком, думаю, вполне будет работать и обычный подстроечный из керамики. Конденсатор расположен в месте, где обеспечиваются минимальные длины соединений. Возможность управления с передней панели – удлиненным валом.

Надписи и шкалы на передней панели, для простоты выполнены спиртовым фломастером.

О сайте

Статьи по темам

понедельник, 23 марта 2015 г.

Ламповый регенеративный детектор FM диапазона.

Фото1. Макет приёмника.

Самое трудное, с чем столкнулся, так это питание радиолампы. Получилось сразу несколько блоков питания. От одного источника (12 вольт) питается активная колонка, уровня сигнала хватило для работы динамика. Импульсным блоком питания с постоянным напряжением 6 вольт (подкрутил крутку к этому номиналу) запитал накал. Вместо анодного, подал всего 24 вольта от двух последовательно соединенных малогабаритных аккумуляторов, думал, хватит для детектора и действительно хватило. В дальнейшем, наверно, будет целая тема – малогабаритный импульсный блок питания для небольшой ламповой конструкции. Где будут отсутствовать громоздкие сетевые трансформаторы. Похожая тема уже была: «Блок питания лампового усилителя из деталей компьютеров».

Рис.1. Схема радиоприёмника FM диапазона.

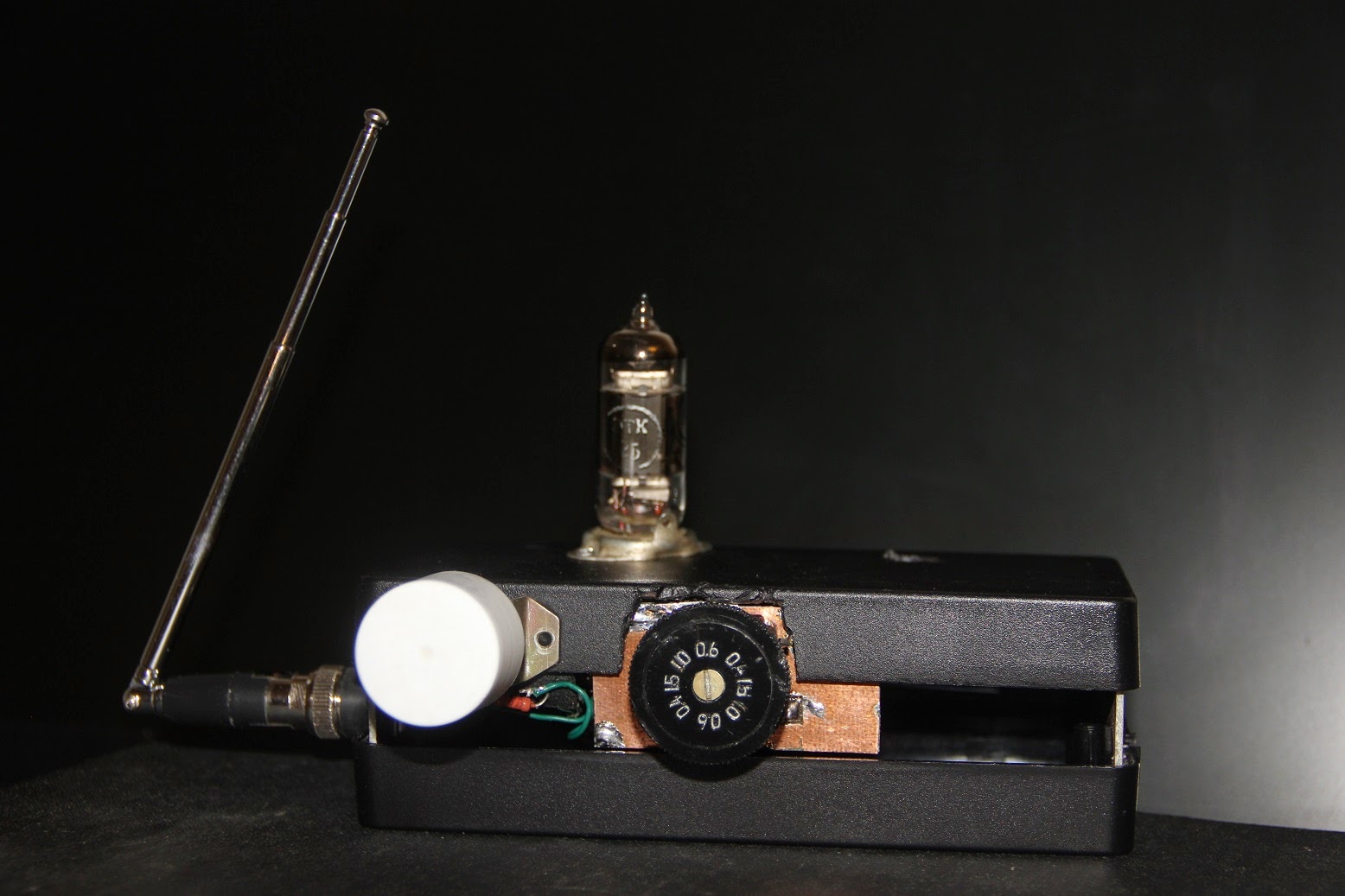

Фото 2. Макет приёмника.

Рис.2 В схему радиоприёмника добавил регулировку обратной связи, конденсатор настройки и резистор уровня громкости.

Фото 3. Совершенствую макет. Добавил регулировку обратной связи и переменный конденсатор.

Фото 4. Повышающий преобразователь напряжения для анодного питания.

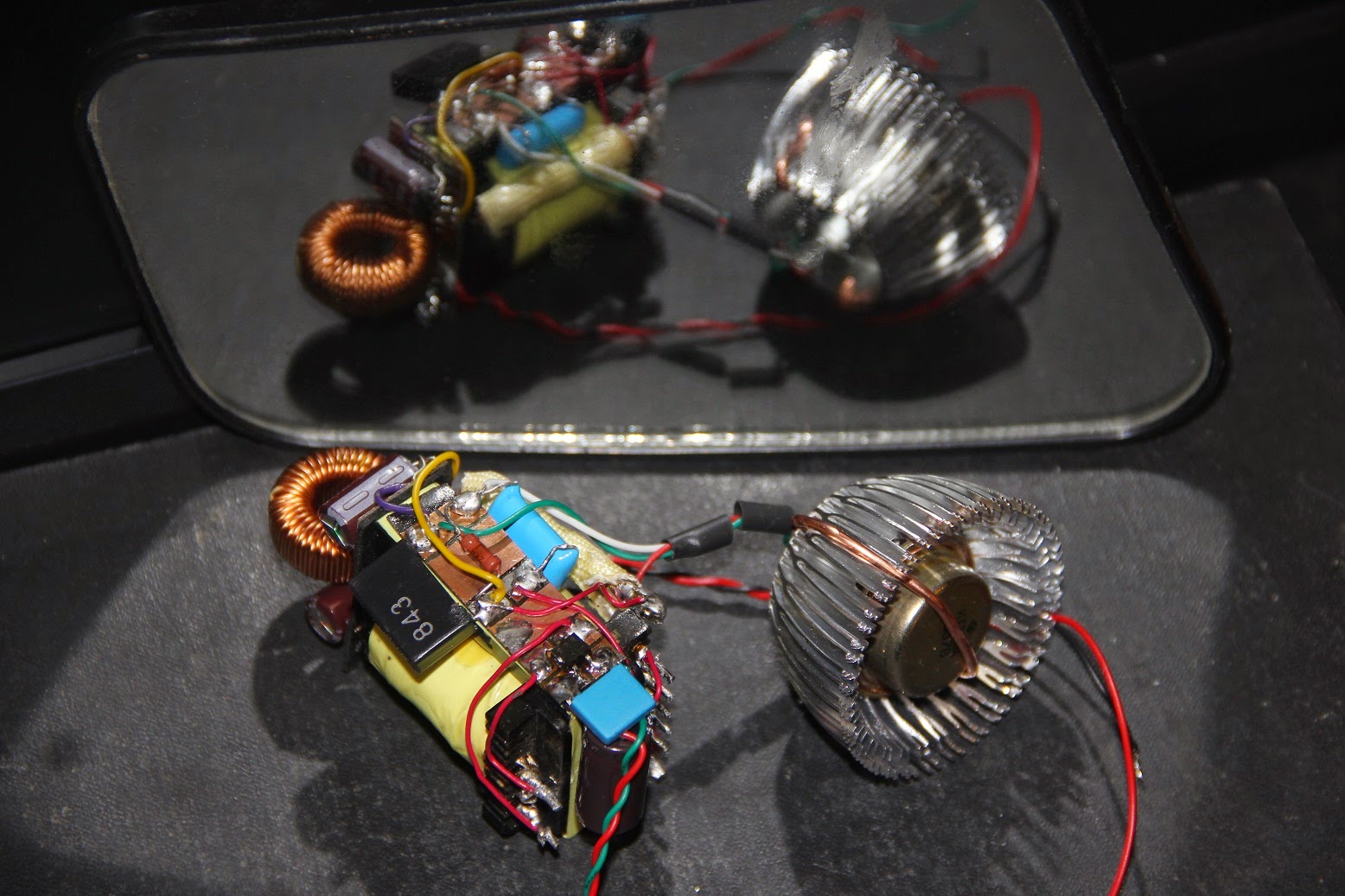

Чисто случайно обнаружил, что старый транзистор КТ808А подходит к радиатору от светодиодной лампы. Так родился повышающий преобразователь напряжения, в котором транзистор объединён с импульсным трансформатором от старого компьютерного блока питания. Таким образом, аккумулятор обеспечивает накальное напряжение 6 вольт, и это же напряжение преобразуется в 90 вольт для анодного питания. Нагруженный блок питания потребляет 350 мА, и ток 450 мА проходит через накал лампы 6Ж5П. С преобразователем анодного напряжения ламповая конструкция получилась малогабаритной.

Рис. 3. Схем простого мобильного блока питания приёмника.

Теперь решил весь приёмник сделать ламповым и уже опробовал работу УНЧ на лампе 6Ж1П, она нормально работает при низком анодном напряжении, а ток накала у неё в 2 раза меньше чем у лампы 6Ж5П.

Фото 6. УНЧ на лампе 6Ж1П для телефонов и блок питания.

УНЧ и детектор на лампах. Батарейный приёмник от 6-ти вольт питания.

Схема радиоприёмника на 28 МГц.

Монтаж радиостанции на 28 МГц.

Дополнение к комментариям.

Рис. 5. Ламповый сверхрегенеративный приёмник диапазона FM (87.5 — 108 МГц).

Да, кстати, по поводу истории.
Я собрал и продолжаю собирать коллекцию схем довоенных (период 1930 – 1941 г.) сверхрегенеративных приёмников на УКВ диапазон (43 – 75 МГц).

47 комментариев:

Ндааа. Маразм крепчал. Слушать УКВ ЧМ на регенератор — это как кушать суп с помощью ведра вместо ложки. Есть же сверхачи для этого — отличное качество звука, бешеная чувствительность. Сложность — такая же — 1 лампочка и 3 детальки.

#Есть же сверхачи для этого — отличное качество звука, бешеная чувствительность. Сложность — такая же — 1 лампочка и 3 детальки. #
Альберт, угостите схемкой! С уважением, Rem. [email protected]

Вариант схемы сверхрегенеративного детектора в конце поста на рис. 4.

Из отрицательных качеств можно отметить только одно – постоянный шум регенерации в телефоне, напоминающий шум примуса; но этот недостаток при наличии малого числа передатчиков на ультракоротковолновом диапазоне является своего рода достоинством, так как при наличии шума мы можем судить об исправном состоянии приёмника. Журнал «РАДИОФРОНТ». 1930 г. 22-23, стр.133. «УК-волновой приёмник для приёма ст. «Попова». В статье приводится схема 3-х лампового сверхрегенеративного приёмника на частоту 44 МГц.

не указана емкость керомического конденсатора в схеме инвертора

Рис. 3. Керамический конденсатор 47 нФ (0,047 мкФ).

Доброго дня, Собрал преобразователь напряжения по вашей схеме, только l1 не ставил, попробовать решил, на выходе полупериудный мост 2диода + конденсатор на 0.01мк, чтоб мерить удобно было и поднагрузкой резистор на 5к, получилось 3-4 вольта максимум, в завимимости от резистора в цепи базы,
Транзисторы использовал 816,817,835, только полярность питания менял, на увелечение напряжения питания практически не реагирует, от 3 вольт до 12 на выходе раздница доли вольт, только транзистор греется сильнее. Схема свистит резистором меняю тон. С иип только начинаю, подскажите в чём может быть у меня проблемма, куда копать, где мерить. Трансформатор использую без переделок.

Здравствуйте.
А тот ли тип трансформатора используете?
А с другой стороны свист — хороший знак. Получается, что генератор запускается. Может надо убедиться в наличии меандра на выходе трансформатора. А цела ли выходная обмотка, определяется ли она тестером? С однополупериодной схемой — напряжение на выходе будет почти в 2 раза меньше, а с маленьким конденсатором фильтра 0,01 мкФ — будет ещё меньше. С диодами у меня были проблемы, вылетали сразу. А цел ли сам диод? Дроссель L1 сглаживает пульсации. Если провод намотки тонкий, то генератор может не запуститься, попробуйте замкнуть L1.
»Импульсный блок питания лампового усилителя из деталей компьютера»
В этой ссылке используются аналогичные трансформаторы. Если всё же не запускается, попробуйте изменить комбинацию отводов трансформатора, например, 2 и 3. По центру первичных отводов трансформатора должна быть перемычка.

Да перемычка по центру есть, L1 вообще не ставил, генератор запускается, диоды на выходе убирал мерил переменку, что то типа 5-8 вольт, но незная частоту и будет ли правильно мерить тестер, поставил простые диоды с этого же блока битания, на сопротивлении 5к рассевается меньше милиомпера 0.5 примерно. Трансформатор — он на плате блока самый большой с косичкой, правда он квадратный, видел ещё вытянутые и как бы приплюснутые, цел ли он, не знаю тестером звонится, а на меж витковое проверить не чем. Запускается от 2ух вольт, но не напряжения ни тока, 816 или 817 , не помню точно какой чуть тёплый был, поставил 835 при изменении базового сопротивления срабатывала защита блока от которого я его запитываю это примерно 2,5-3 ампера при 6,5вольт, на выходе практически напряжение не меняется. Попробую подключить пол катушки, или другой трансформатор.
Кстате подскажите пожалуйста, с самого маленького трансформатора (вроде дежурка), можно что сделать, анод питать там 5ват вроде по максимуму.

С маленьким трансформатором не пробовал. В этой упрощённой схеме включения — этот-то с трудом отдаёт напряжение на пару ламп. Правда, резистор 5,1 кОм 0,125 Вт в нагрузке обугливался сразу. Это на тот случай, если тестер не работает.

>
