Невидимые петли для дверей

Невидимые петли для дверей

Еще относительно недавно петли дверные скрытые относились к разряду малоизвестной фурнитуры. В массовом пользовании такие конструкции появились не более 20–25 лет назад. Сейчас скрытые петли для металлических дверей и аналогичные навесы для деревянных полотен широко востребованы, поскольку имеют ряд весомых преимуществ. Сегодня мы разберем, чем хороши такие дверные петли, а также вы узнаете, как их установить своими руками и правильно отрегулировать.

Плюсы и минусы скрытых дверных петель

Раз уж вы задумались над тем, чтобы поставить петли скрытого монтажа, не лишним будет вначале узнать об их сильных и слабых сторонах. Традиционно начнем с плюсов.

  • Первым, и едва ли не главным плюсом, считается безопасность, ведь спрятанные петли для входных дверей невозможно ни спилить, ни выбить. Эти конструкции попросту не видно, а значить и пилить нечего.
  • В этом направлении очень широкий модельный ряд, существуют как легкие навесы под установку в шкаф, так и массивные стальные петли для дверей с четвертью.
  • Если для стальных дверей главное – надежность и прочность, то в межкомнатных дверях желательно, чтобы петли были незаметны. И здесь ничего лучше скрытых навесов пока еще не придумано.
  • Большинство моделей обеспечивает расширенный угол открытия дверного полотна, в результате двери становятся параллельно смежной стене и абсолютно не мешают.
  • Скрытые петли для дверей делаются либо из стали, либо из высокопрочных сплавов, соответственно нагрузку они выдерживают серьезную. Плюс ко всему, сам механизм заглублен в короб и дверное полотно, что придает дополнительную надежность конструкции.

Что касается недостатков — следует признать, что в этом мире нет идеальных вещей, а значит и скрытые дверные петли имеют свои изъяны.

  • Прежде всего, специалисты указывают на довольно хлопотный монтаж. Для установки нужен специальный инструмент, но об этом мы поговорим чуть позже.
  • Хороший скрытый навес стоит соответствующих денег, сейчас цена стартует от 1800 руб. за штуку. Безусловно, есть товар и за 600 руб, а при желании можно найти даже за 300 руб, но качество шарнира там весьма посредственное, а кроме того, такие навесы не регулируются.
  • В продолжение темы стоимости можно еще сказать о большом количестве подделок: народ хочет купить дешевле, а в результате приобретает фурнитуру низкого качества.
  • Не каждый скрытый навес можно разобрать. В дешевых моделях, чтобы демонтировать двери, нужно полностью снять навесы.
  • Скрытые дверные навесы – штука достаточно объемная. В дверном полотне зачастую места достаточно, а вот тонкий короб межкомнатной двери может быть не рассчитан на такую глубину.

Как врезать и настроить скрытые петли

Установка скрытых петель для железных и деревянных дверей, с точки зрения технологии, практически ничем не отличается. На первый взгляд все просто, нужно вырезать нишу, вставить в нее механизм и закрепить. Но в любой работе есть масса нюансов.

Врезка в деревянное полотно

В данном случае, чтобы на уровне любителя качественно врезать скрытый навес, вам понадобится хороший инструмент, и самым главным элементом здесь является ручная фреза. Поверьте, стамесками и прочими ручными приспособлениями домашнему мастеру эту работу не сделать.

Желательно, чтобы фреза была со съемной станиной, которую можно закрепить на дверное полотно или короб. К этой станине еще полагается пара специальных шаблонов, но без них, в крайнем случае, можно обойтись.

Для вспомогательных работ еще нужны:

  • электродрель с перьевым сверлом;
  • рулетка;
  • карандаш;
  • нож;
  • стамеска;
  • шуруповерт;
  • молоток.

Если на данный момент хорошего инструмента у вас нет, то деревянное дверное полотно можно временно навесить на накладные петли «Бабочки», там можно обойтись одной отверткой. Когда появится, все необходимое, бабочки за пять минут откручиваются, и на их место врезаются скрытые петли. Характеристики «Бабочек», а также пошаговая инструкция врезки с фото и видео есть «здесь».

Так как петли мы врезаем в торец, дверное полотно кладется набок и фиксируется в вертикальном положении. Крайние навесы всегда устанавливаются на расстоянии 200–250 мм от края.

Для того чтобы четко вырезать фрезой место под верхнюю часть навеса, нам желательно обзавестись двумя шаблонами. Первый шаблон рассчитан под вырезку верхней, наружной части навеса, а при помощи второго шаблона вырезается глубокая внутренняя часть. Шаблоны вставляются в специальную станину, которая в свою очередь крепится струбцинами к полотну.

Не сказать, что такая профессиональная станина с шаблонами была бы слишком дорогая, просто для разовой работы покупать специнструмент, который больше может не понадобиться, нет смысла. Поэтому многие люди делают такие шаблоны своими руками из куска фанеры и пары дощечек.

Читайте также:  Литий ионный аккумулятор li ion

Сначала по первому шаблону снимается верхний слой. Потом шаблон меняется, и снимается нижний уровень.

Зачастую размеров фрезы не хватает, чтобы заглубиться как положено, поэтому дальше мы берем дрель с перьевым сверлом и высверливаем ряд глухих отверстий по размеру петель. После чего при помощи стамески, ножа и молотка выбираем лишнее.

После окончания зачистки у вас должно получиться примерно так, как показано на фото ниже.

Дальше нам нужно перенести разметку на ответную планку короба. Для этого прижимаем ответную планку к дверному полотну и проводим риски. Чтобы не сбиться, можно планку зафиксировать струбцинами.

Технология вырезки ячейки в коробе точно такая же, так что снова повторяться нет смысла. Единственное, что следует отметить – это этап фиксации навеса саморезами: под саморезы нужно просверлить отверстия тонким сверлом, и только потом загонять их в массив.

Скрытые навесы под стальные двери

Зачастую все металлические двери идут уже с врезанными навесами. В домашних условиях врезать скрытый навес в железные двери своими руками можно только на этапе сборки самодельных дверей. Если по каким-либо причинам вам нужно навесить готовую дверь в собранный короб, лучше отдать предпочтение простым наружным навесам «папа-мама».

В готовых заводских конструкциях обычно используются регулируемые металлические петли. Вещь довольно удобная и надежная. Забегая немного вперед отметим, что регулировка таких конструкций не особенно сложная. Как регулировать железные петли, в том числе и на китайских дверях, показано «здесь».

Существует народный вариант скрытых петель для стальных дверей, сделанный на основе наружного навеса папа-мама.

  • Сначала в боковой стенке короба (той, что граничит с торцом дверного полотна) делается прорезь размером чуть более половины навеса.
  • Затем к коробу приваривается нижняя часть петли (папа).
  • Верхняя часть петли (мама) приваривается к дугообразному удлинителю, который в свою очередь приваривается к раме дверного полотна. На фото ниже данный принцип показан наглядно.

Есть заводские модели скрытых петель, которые делаются по такому же принципу. Самое интересное, что большая половина реально тяжелых дверей сейфового типа весом от 250 кг навешиваются именно на такие конструкции.

Несколько слов о регулировке петель

Петли с механизмом регулировки бывают облегченные и усиленные, соответственно технология настройки у них отличается. Сначала поговорим об облегченных моделях типа «ELEMENTIS».

Регулировка по вертикали (по высоте) выполняется тонким шестигранным ключом. Регулировочный винт находится на стыке держателей петли, в верхней части. Максимальный ход регулировки – 1,5 мм.

Регулировка облегченных петель по горизонтали выполняется при помощи другого шестигранника. Регулировочный винт здесь находится на той части петли, которая врезана в дверное полотно. Максимальный ход регулировки – 1 мм.

Регулировка прижима дверного полотна к коробу выполняется при помощи эксцентрика тем же шестигранником. Этот эксцентрик находится на той части петли, которая врезана в короб. Максимальный ход регулировки равен 1 мм.

Теперь несколько слов о регулировке усиленных петель типа «SIMONSWERK»

Регулировка по вертикали здесь осуществляется при помощи шести регулировочных винтов шестигранником. Все эти винты находятся на петле, врезанной в короб.

Регулировка по прижиму в этих петлях выполняется двумя винтами, которые так же находятся на той части петли, которая врезана в короб.

Регулировка полотна по гризонтали выполняется на той части петли, которая врезана в дверное полотно. Для этого там есть два винта под шестигранник.

Вывод

Скрытые петли для дверей – вещь удобная, и если у вас есть соответствующий инструмент, то их установка не станет проблемой, только не забывайте их смазывать. Как это делается, написано «здесь». Кроме того, все тонкости монтажа и настройки показаны на видео в этой статье.

Несмотря на всё растущую популярность складных и сдвижных полотен, распашные двери – или как их ещё называют: двери с притвором, остаются пока ещё вне конкуренции. Петли являются их неотъемлемой частью, так как именно они принимают на себя все нагрузки и обеспечивают вращение створок.

Изделия для скрытой установки — это всего лишь одна из конструктивных разновидностей несущей фурнитуры. Мы расскажем об их достоинствах и разновидностях, а так же представим видео в этой статье, которое поможет вам установить и отрегулировать петли своими руками.

Требования к изделиям

В первую очередь элементы должны выдерживать механические нагрузки, а потому стандарт предусматривает их разделение, в зависимости от веса дверных полотен. По этому признаку их делят на три категории: для створок весом до 60кг; для полотен до 120кг; массивные двери весом до 250кг. Более тяжёлые дверные блоки являются уже специальными изделиями, и для них петли конструируются отдельно.

  • Изделия могут быть врезными или ввёртными, но есть и комбинированные варианты. Они так же могут быть левого или правого открывания, либо иметь универсальную конструкцию. Вне зависимости от вида, петли должны обладать достаточной прочностью, чтобы удерживать створки в заданном положении, а так же обеспечить в случае необходимости, возможность ремонта или замены.
  • Конфигурация должна быть такой, чтобы её крепление к раме и полотну была максимально надёжной. При этом подвижный элемент, который называется карта, должен вращаться вокруг оси петли без заедания. Большинство производителей, следуя рекомендациям государственного стандарта, применяют для этой цели подшипники.
  • Качественные петли, которые вы видите на фото, должны обеспечивать открывание полотен не менее 200000 раз, а если это входная дверь – то 500000 раз за свой срок службы. Их сопротивление динамическим и статическим нагрузкам в готовом блоке, определяется с учётом конструктивных особенностей и материала изготовления.
  • Петля обладает высокой эстетикой, и это ещё одно достоинство данного изделия. По этой причине, данную фурнитуру ставят не только на входные двери, но и на межкомнатные и прочие внутренние полотна. Такие элементы могут быть изготовлены из стали, алюминия, различных сплавов, жёсткого пластика – всё зависит от разновидности дверей.
  • Если материал, из которого они выполнены, не обладает коррозионной стойкостью — как, например, сталь, то их детали должны иметь декоративно-защитное покрытие. Так что, цена изделий складывается не только из размеров петель, но и сложности их конструкции, а так же качества лицевого слоя.
Читайте также:  Кривая представляющая собой зависимость магнитной индукции от

Поставляют петли комплектно, с полным набором элементов и крепежа, необходимого для установки и последующей эксплуатации. Согласно действующим правилам, инструкция по монтажу должна присутствовать в каждом ящике с петлями, а при розничной продаже, к ним прилагается соответствующая этикетка.

Критерии выбора

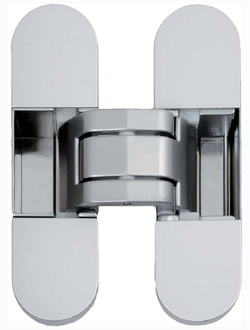

Петля «невидимка» — это корпус, в котором спрятан шарнир, соединяемый с полотном посредством рычага. Он состоит из двух элементов, фиксирующихся между собой винтом. Кода дверь закрывается, рычаг скрывается в специальном углублении, и потому снаружи его не видно.

  • При покупке петель следует обратить внимание на их исполнение. Если изделия не универсальные, то, естественно, нужно соотнести их с вариантом открывания полотна: левым или правым. Дверные петли для скрытого монтажа могут иметь или не иметь регулировку – как правило, такая возможность не предусмотрена в бюджетных моделях.
  • Конечно, каждый выбирает по своему усмотрению, но стоит заметить, что это не тот случай, когда нужно экономить. Особое внимание на петли с регулировкой следует обратить тем, кто устанавливает двери в новостройках.
  • В первые два-три года здание даёт усадку: это касается и многоквартирных, и частных домов. Думаем, многие сталкивались с такой ситуацией, когда новая дверь вдруг — ни с того ни с сего, перестаёт нормально закрываться. Если элементы регулируемые – эту проблему можно решить на пару минут.
  • Равномерность зазоров по всем сторонам полотна, обеспечивается с помощью регулировочных винтов. А ещё, дверные петли скрытого монтажа обеспечивают угол разворота створки до 180 градусов, что можно в полной мере оценить тогда, когда приходится заносить в дом крупногабаритные предметы.

Обратите внимание! При наличии петель скрытого монтажа, металлические двери, устанавливаемые на входе в квартиру, даже не надо оснащать дополнительными противодемонтажными элементами. Так как изделий снаружи не видно, то и срезать их при взломе невозможно. Этот факт является несомненным достоинством данной фурнитуры, и чаще всего, он и определяет выбор покупателя.

  • Так как петли рассчитаны на ту или иную нагрузку, подбирать их нужно в зависимости от габаритов и веса дверного полотна (см. Параметры межкомнатных дверей – что нужно о них знать). Устанавливают эту фурнитуру не только на входные, но и на межкомнатные двери, врезая её в торец створки и коробку. В отличие от накладных моделей, на одно полотно ставится три скрытые петли, что обеспечивает двери дополнительную надёжность.

После навешивания полотна на раму, производят корректировку его пространственного положения. Это возможно, только если в установленных петлях предусмотрена такая функция. Створка выравнивается по горизонтали, вертикали и прижиму, и нужен для этого всего лишь шестигранный ключ.

Достоинства скрытых петель

Наверняка вы выбрали для установки петли скрытого монтажа не просто так, и это — правильный выбор. Вот какими качествами вы сможете воспользоваться после окончания монтажа петель:

  • Абсолютная безопасность. Даже при всем желании злоумышленники не смогут проникнуть в ваше жилье путем срезания петель, так как изделия скрытого типа скрыты от постороннего вмешательства.
  • Высокая прочность. Скрытые петли могут выдерживать вес не только деревянных, но и тяжелых металлических входных дверей – никаких ограничений по установке.
  • Достойная надежность. Стандартные петли скрытого типа при правильном уходе прослужат вам многие десятилетия – возможно даже больше, чем сама дверь.
  • Эстетичность. Скрытые петли нельзя увидеть с внешней стороны двери, благодаря чему дверные створки более привлекательно выглядят, что особенно касается деревянных.

Теперь, когда вы точно убедились в правильности своего выбора, можно подготавливаться к тому, чтобы врезать петли дверные скрытой установки.

Установка скрытых петель

Какие инструменты необходимы для работы

Чтобы в процессе работы не отвлекаться на посторонние факторы, рекомендуется сразу приготовить необходимые инструменты, оборудование и материалы, представленные далее:

  • Карандаш для разметки.
  • Линейка или строительная рулетка.
  • Шуруповерт и набор шурупов.
  • Дрель и фреза.
  • Строительный уровень.
  • Молоток и стамеска.

После того, как подготовили все указанные инструменты и положили их в рабочей зоне, можно приступать.

Разметка двери под установку петель

Перед разметкой вам следует определиться, какое именно количество скрытых петель будет установлено на дверь. Если створка имеет средний вес и состоит из дерева, можно использовать две петли, однако на тяжелую стальную дверь не лишним будет поставить три и даже четыре скрытые петли, чтобы снизить нагрузку на каждую из них в отдельности и продлить срок службы.

Читайте также:  Можно ли красить жидкие обои и чем

Размечаем створку

Процесс выподняется довольно просто:

  1. Отметьте расстояние на дверной створке в 200-250 мм от верхнего и нижнего краев и поставьте в этих местах точки карандашом.
  2. Далее разместите в этих точках центры скрытых петель и обведите их по контуру.
  3. Если планируется установка третьей петли, она должна монтироваться строго посередине между двумя крайними, а четвертая – по центру относительно двух соседних.

Следует помнить, что необходимо наметить два контура – внутренний для петли, внешний – для накладки.

Размечаем коробку

Это более сложная задача, правильное выполнение которой осуществляется следующим образом:

  1. Поставьте дверное полотно в проем дверной коробки, и при помощи строительного уровня и деревянных колышков закрепите ее в строго параллельном коробке и перпендикулярном полу положении.
  2. Наметьте на торце дверной коробке места для врезки петель напротив аналогичных, размещенных на створке двери.
  3. Приложите скрытые петли в отмеченные точки и обведите. Дверь можно снять.

После того, как дверная коробка и створка были правильно размечены, можно смело брать в руки инструменты и приступать к врезке.

Фрезеровка

Первым делом надо подготовить небольшое углубление под накладку петли, которое следует сделать вручную при помощи стамески и молотка. Выемка выбивается аккуратными постукиваниями по внешнему контуру. Глубина будет зависеть от толщины петли, которую нужно измерить.

Далее проделываются специальные углубления для установки скрытых петель. Это операция проводится при помощи дрели и особой фрезерующей насадки. Перед формированием углублений тщательно замерьте высоту петли без накладки – именно такой глубины отверстия вам предстоит сделать в коробке.

Для этого включите дрель и аккуратными надавливающими движениями фрезеруйте торец двери строго по очерченному на предыдущем этапе внутреннему контуру. После достижения необходимой глубины переходите к следующему контуру и далее.

Углубления необходимо проделать не только в дверной створке, но и в коробке, аналогичным образом. На всю операцию при аккуратном выполнении у вас уйдет не более одного часа.

Прикручиваем петли

После того, как вырезали необходимо количество углублений, зачистите их внутренние поверхности от сучков, чтобы они не мешали установке. Непосредственная врезка скрытых петель осуществляется следующим образом:

  1. Вставьте петлю в полученное углубление и прочно усадите ее в гнезде.
  2. Шуруповертом просверлите отверстия под шурупы.
  3. Вставьте в образованные отверстия шурупы и аккуратно затяните их, одновременно следя за тем, чтобы не возникал перекос – петля должна быть установлена ровно.
  4. Повторите указанные выше шаги со всеми монтируемыми скрытыми петлями.

Установка петель на дверную коробку выполняется после того, как дверное полотно будет размещено и прочно закреплено в просвете коробки при помощи деревянных клиньев. Процесс крепления петель ничем не отличается от указанного выше.

После завершения установки необходима правильная регулировка скрытых петель. Поэтому давайте разберемся, как ее сделать.

Основы регулировки петель

В зависимости от конструкции петель особенности регулировки могут отличаться. Так, наиболее распространенное руководство подходит, чтобы регулировать скрытые петли большинства известных на сегодня моделей и выглядит следующим образом:

  1. Снимите накладку петли, если таковая имеется, обнажив регулировочные винты.
  2. Для изменения вертикального перекоса дверного полотна поверните соответствующий болт на скрытых петлях при помощи шестигранного ключа.
  3. Для того чтобы поднять или опустить полотно, следует отрегулировать винт, который обычно размещается под отстегивающейся панелью петли.

Более сложные регулируемые скрытые петли представляют более широкие возможности настройки в трех плоскостях.

Большая несправедливость уделять внимание выбору дверных петель при покупке фурнитуры в самую последнюю очередь. Использовать петли, купленные наобум – не самая хорошая затея, ведь от правильности их подбора, качества и конструкции, которой обладают петли, в дальнейшем будет зависеть не только комфорт при эксплуатации и срок службы дверной конструкции, но и безопасность жильцов.

Скрытые петли для дверей

Одна из оригинальных находок дизайнеров – возможность скрывать дверную конструкцию. Одно из преимуществ таких дверей невидимок – это эстетический вид. Сегодня многие из нас уделяют внимание не только габаритным деталям интерьера, но и всевозможным аксессуарам, к которым относятся и петли для скрытых дверей. Именно фурнитура определяет долговечность и красоту вписываемой в интерьер двери.

Скрытые петли для дверей отвечают всем параметрам и нормативам. Они надежны на всем сроке эксплуатации двери и безотказно работают. С успехом закрепляют края дверного основания и в особых случаях промежуточные части. Обеспечивают легкую подвижность межкомнатной скрытой дверной конструкции и исключают рассоединение коробки с дверью.

Изготавливают металлические петли из стойкого сплава, включающего в себя никель, цинк, медь и другие металлы. Особенностью такого соединения является безопасность для окружающих, высокая прочность механизма при открытии и закрытии, возможность регулировки при необходимости.

Готовы предложить вам несколько вариантов невидимых петель для дверей. Грузоподъемность петель от 40 до 60 кг. В наличии обычная петля и разновидности петель с пяти опорными точками, которые регулируются по трем плоскостям. При установке они регулируются по горизонтали, вертикали и под градусом. Вариантов оформления полотен очень много. Это позволяет получить элегантный вид двери, позволив спрятать ее, не нарушая целостности интерьера. Гарантия предоставляется на всю продукцию.

Ищите, где купить найти качественную фурнитуру по привлекательной цене? Обращайтесь к нам в Москве или по телефону по всей стране. Наши менеджеры готовы ответить на все ваши вопросы, проконсультировать по ассортименту. Для вас мы всегда на связи по телефону или e-mail.
