Неинвертирующая схема включения оу

Неинвертирующая схема включения оу

Широкое практическое использование ОУ в аналоговых схемах основывается главным образом на применении в них различного рода внешних ОС, чему способствует большое значение коэффициента усиления К оу , а также высокое входное и малое выходное сопротивление ОУ. Высокие качества параметров современных интегральных ОУ позволяют без внесения заметной погрешности при расчете схем на ОУ принимать К uоу , К I оу и R вх.оу .

Основными схемами на ОУ являются инвертирующий и неинвертирующий усилители, режим работы которых осуществляется в пределах линейного участка передаточной характеристики. Также весьма важны схемы компенсации напряжения сдвига .

Неинвертирующий усилитель на ОУ

Неинвертирующий усилитель изображен на (рис. 1.11).

Рис. 1.11

Данная схема позволяет использовать в качестве неинвертирующего усилителя ОУ, схема обладает высоким полным входным сопротивлением, причем коэффициент усиления всей схемы по напряжению может быть жестко задан с помощью сопротивлений R 1 и R ос .

В данной схеме входной сигнал подается на неинвертирующий вход ОУ.

Усилитель содержит последовательную отрицательную обратную связь по напряжению, создаваемую на резисторе R ос и поданную на инвертирующий вход.

Полное входное сопротивление всей схемы оказывается высоким, так как единственным путем для тока между входом и землей является высокое полное входное сопротивление ОУ.

Сопротивления R 1 и R ос образуют делитель напряжения с очень малой нагрузкой, так как ток, необходимый для управления усилителем, очень мал ( I см >> 0 ).

Поэтому через R 1 и R ос течет одинаковый ток и напряжение, приложенное к инвертирующему входу, равно:

U вх.инв = U вых R 1 /R 1 +R ос

Так как IR 1 = IR ос , R вх , имеем

IR 1 = UR 1 /R 1 , IR ос = UR ос /R ос , U вх.инв = U вх + U q , поэтому IR 1 = (U вх + U q )/R 1 , IR x = (U вых – (U вх + U q )) / R ос

(U вх + U q ) / R 1 = (U вых – (U вх + U q )) / R ос

Так как U вых = KU q и U q = U вых / K, то если K , U q >>0, можно написать U вх / R 1 = (U вых – U вх ) / R ос

Найдем отсюда коэффициент усиления схемы U вых / U вх , который называют коэффициентом усиления с замкнутой ОС (Kос), или коэффициентом усиления замкнутого усилителя, т.е.

U вх R ос = R 1 U вых – R 1 U вх U вх (R ос + R 1 ) = R 1 U вых (R ос + R 1 ) / R 1 = U вых / U вх = К ос К ос = R ос / R 1 +1 , когда К>>К ос .

Сопротивления R 1 + R ос следует выбирать так, чтобы общий ток нагрузки с учетом этого сопротивления не превышал максимального выходного тока усиления.

Инвертирующий усилитель

Инвертирующий усилитель изображен на (рис. 1.12)

Рис. 1.12

Входной и выходной сигналы инвертирующего усилителя сдвинуты по фазе на 180°. Изменение знака выходного сигнала относительно входного создается введением по инвертирующему входу ОУ с помощью резистора R ос параллельной обратной связи по напряжению. Неинвертирующий вход связан с общей точкой входа и выхода схемы (заземляется). Входной сигнал подается через резистор R 1 на инвертирующий вход ОУ.

Благодаря высокому коэффициенту усиления усилителя без ОС для изменения выходного напряжения усилителя во всем рабочем диапазоне достаточно весьма малого значения Uз (обычно U вых.max и.п. ).

Если на схему подать положительное входное напряжение U вх , то U q станет положительным и выходной потенциал начнет снижаться. Выходное напряжение будет меняться в отрицательном направлении до тех пор, пока напряжение на инвертирующем входе в точке А не станет почти нулевым: U q = U вых / Kоу >> 0.

Таким образом, R 1 и R ос действует как делитель напряжения между U вых и U вх и U вых / U вх = R ос / R 1 .

Точка А называется потенциально заземленной, поскольку потенциал почти равен потенциалу Земли,так как U q >> 0.

Если принять R вх.оу и входной ток ОУ I оу = 0, то

IR 1 = (U вх – U q ) / R 1 и IR 1 = – (U вых – U q ) / R ос , следовательно (U вх – U q ) / R 1 = – (U вых – U q ) / R ос .

Читайте также:  Коробка из трубочек из газеты

Полагая,что U q >> 0 и К , запишем

Uвх/R 1 = U вых /R ос , К ос = U вых /U вх = – R ос /R 1

Таким образом, коэффициент усиления инвертирующего каскада ОУ зависит только от параметров внешней цепи и не зависит от коэффициента усиления самого ОУ. Обычно R 1 выбирается так, чтобы не нагружать источник напряжения U вх , а R ос должно быть достаточно большим, чтобы чрезмерно не нагружать операционный усилитель.

Если выбрать R ос = R 1 , когда К uос = – 1, то схема (рис. 1.12) получит свойства инвертирующего повторителя напряжения(инвертор сигнала).

Поскольку U q 0, входное сопротивление схемы R вх = R 1 , выходное сопротивление усилителя:

R вых = ((R вых оу (1+R ос /R 1 )) / К u,оу

При К u,оу , R вых 0.

Внешняя компенсация сдвига.

Некоторые усилители имеют встроенные регулировочные элементы для устранения сдвига. В усилителях, которые не имеют внутренних средств для устранения нуля U сдв , приходится добавлять внешнюю резисторную цепь для компенсации напряжения сдвига.

В схеме на (рис. 1.13), хотя I см и невелик, но он все же существует и, если даже U сдв равно нулю, I см , протекая через параллельное соединение сопротивлений R 1 и R ос , вызовет появление на выходе напряжения U сдв.вых (I см ), равного I см (R 1 || R ос ).

Поскольку ток смещения неинвертирующего входа I см2 (рис. 1.14) приблизительно равен току смещения, протекающему через инвертирующий вход (I см1 ), то, подключив в цепь неинвертирующего входа сопротивление R к , равное R 1 || R ос , получим напряжение, возникающее на R к , приблизительно равное напряжению смещения по инвертирующему входу от I см1 (R 1 || R ос ).

Рис. 1.13

Рис. 1.14

Для компенсации U сдв , вызванного небалансом U бэ , следует установить делитель, с помощью которого можно было бы компенсировать даже U сдв . max , не изменяя коэффициент передачи цепи обратной связи.

Схема установки нуля напряжения сдвига (потенциометр R п ) показана на (рис. 1.15).

Рис. 1.15

В этой схеме R 3 + R 2 = R к – это условие компенсации напряжения сдвига выхода, вызванного токами смещения. Сопротивление R 4 выбирается так, чтобы параллельное соединение R 3 и R 4 , было примерно равно R 3 . Это означает, что R 3 выбирается малым, а R 4 – большим. Диапазон регулировки напряжения сдвига приблизительно равен ± U R 3 /R 4 , так как R 4 >>R 3 . Потенциометр R п должен иметь достаточно большое сопротивление, чтобы не нагружать источник питания, но вместе с тем, ток через потенциометр должен быть по крайней мере в 20 – 40 раз больше I см , так как R 3 и R 4 образуют делитель напряжения.

Компенсация U сдв в неинвертирующем усилителе осуществляется аналогично, однако делитель напряжения устанавливается в цепи ОС, так что очень важно, чтобы R 4 было много больше R 3 (рис. 1.16).

Рис. 1.16

Заметим, что R 1 = R 3 + R 5 , и эта сумма используется в выражении для определения коэффициента усиления усилителя с ОС. Сопротивления R п и R 4 выбираются точно так же, как и для инвертирующего усилителя.

Схема неинвертирующего включения ОУ представлена на рис. 3.4,а [3,4].

Рис. 3.4. Неинвертирующее включение ОУ:

а− основная схема;

Резисторы исоздают последовательную отрицательную обратную связь по напряжению. Резисторможет использоваться для балансировки ОУ.

Основные параметры схемы неинвертирующего включения для идеального ОУ следующие:

, (3.7а)

, (3.7б)

, (3.7в)

верхняя граничная частота

. (3.7г)

Достоинство схемы – высокое входное сопротивление.

С учетом ограниченности величин параметров реального ОУ – коэффициент усиления неинвертирующего ОУ

, (3.8)

; (3.9)

; (3.10)

; (3.11)

верхняя граничная частота лежит в пределах от до (при ) .

На основе рассмотренной схемы можно получить неинвертирующие усилители с коэффициентом усиления и высоким входным сопротивлением. Благодаря этому неинвертирующий усилитель часто применяется в измерительных устройствах.

При R1 = ∞ иR2 =R3= 0 имеем повторитель на операционном усилителе (Кu= 1) (рис. 3.4,б).

Операционный усилитель при дифференциальном включении (дифференциальный усилитель)

Схема при дифференциальном включении ОУ приведена на рис. 3.5 [4 – 6].

Рис. 3.5. Схема при дифференциальном включении ОУ

Такой усилитель, как и дифференциальный каскад, предназначен для усиления разности двух входных напряжений Uвх1иUвх2. Схема является сочетанием инвертирующего и неинвертирующего включения ОУ. При этом для выравнивания коэффициентов передачи с обоих входов напряжение на инвертирующий вход ОУ подается через резистивный делительR4иR3.

Читайте также:  Лампочка горит в картошке видео

При = ∞ и коэффициент передачи при инвертирующем включении равен

,

при неинвертирующем включении

.

При R1=R3иR2=R4имеем .

При этом выходное напряжение равно

,

т.е. зависит от разности входных сигналов и слабо чувствительных к синфазному входному сигналу.

Синфазное включение оу

Если к обоим входам ОУ прикладываются напряжения одной и той же амплитуды и фазы, то такое включение ОУ называется синфазным включением.

Схема при синфазном включении ОУ приведена на рис. 3.6 [4 – 7].

Рис. 3.6. Синфазное включение ОУ

При R1 =R3иR2=R4 и идеальном ОУ выходной сигнал равен нулю. В реальных ОУ это условие практически не выполняется, и приUвх1=Uвх2выходной сигнал не равен нулю.

Коэффициентпередачи синфазного сигнала приUвх1=Uвх2

.

Обычно много меньше единицы, что затрудняет использование этого параметра.

Болееудобным является другой параметр, а именно коэффициент ослабления синфазного сигнала, равный отношению коэффициента усиления дифференциального сигнала Кк коэффициенту передачи синфазного сигнала

.

Прошлая статья открыла цикл статей про строительные кирпичики современной аналоговой электроники – операционные усилители. Было дано определение ОУ и некоторые параметры, также приведена классификация операционных усилителей. Данная статья раскроет такое понятие как идеальный операционный усилитель, и будут приведены основные схемы включения операционного усилителя.

Идеальный операционный усилитель и его свойства

Так как наш мир не является идеальным, так и идеальных операционных усилителей не существует. Однако параметры современных ОУ находятся на достаточно высоком уровне, поэтому анализ схем с идеальными ОУ даёт результаты, очень близкие к реальным усилителям.

Для понимания работы схем с операционными усилителями вводится ряд допущений, которые приводят реальные операционные усилители к идеальным усилителям. Таких допущений всего пять:

  1. Ток, протекающий через входы ОУ, принимается равным нулю.
  2. Коэффициент усиления ОУ принимается бесконечно большим, то есть выходное напряжение усилителя может достичь любых значений, однако в реальность ограничено напряжением питания.
  3. Разность напряжений между входами идеального ОУ равна нулю, то есть если один из выводов соединён с землёй, то и второй вывод имеет такой же потенциал. Отсюда также следует, что входное сопротивление идеального усилителя бесконечно.
  4. Выходное сопротивление идеального ОУ равно нулю.
  5. Амплитудно-частотная характеристика идеального ОУ является плоской, то есть коэффициент усиления не зависит от частоты входного сигнала.

Близость параметров реального операционного усилителя к идеальным определяет точность, с которой может работать данный ОУ, а также выяснить ценность конкретного операционного усилителя, быстро и правильно сделать выбор подходящего ОУ.

Исходя из вышеописанных допущений, появляется возможность проанализировать и вывести соотношения для основных схем включения операционного усилителя.

Основные схемы включения операционного усилителя

Как указывалось в предыдущей статье, операционные усилители работают только с обратными связями, от вида которой зависит, работает ли операционный усилитель в линейном режиме или в режиме насыщения. Обратная связь с выхода ОУ на его инвертирующий вход обычно приводит к работе ОУ в линейном режиме, а обратная связь с выхода ОУ на его неинвертирующий вход или работа без обратной связи приводит к насыщению усилителя.

Неинвертирующий усилитель

Неинвертирующий усилитель характеризуется тем, что входной сигнал поступает на неинвертирующий вход операционного усилителя. Данная схема включения изображена ниже


Схема включения неинвертирующего усилителя.

Работа данной схемы объясняется следующим образом, с учётом характеристик идеального ОУ. Сигнала поступает на усилитель с бесконечным входным сопротивлением, а напряжение на неинвертирующем входе имеет такое же значение, как и на инвертирующем входе. Ток на выходе операционного усилителя создает на резисторе R2 напряжение, равное входному напряжению.

Таким образом, основные параметры данной схемы описываются следующим соотношением

Отсюда выводится соотношение для коэффициента усиления неинвертирующего усилителя

Таким образом, можно сделать вывод, что на коэффициент усиления влияют только номиналы пассивных компонентов.

Необходимо отметить особый случай, когда сопротивление резистора R2 намного больше R1 (R2 >> R1), тогда коэффициент усиления будет стремиться к единице. В этом случае схема неинвертирующего усилителя превращается в аналоговый буфер или операционный повторитель с единичным коэффициентом передачи, очень большим входным сопротивлением и практически нулевым выходным сопротивлением. Что обеспечивает эффективную развязку входа и выхода.

Читайте также:  Натяжной потолок без плинтуса фото

Инвертирующий усилитель

Инвертирующий усилитель характеризуется тем, что неинвертирующий вход операционного усилителя заземлён (то есть подключен к общему выводу питания). В идеальном ОУ разность напряжений между входами усилителя равна нулю. Поэтому цепь обратной связи должна обеспечивать напряжение на инвертирующем входе также равное нулю. Схема инвертирующего усилителя изображена ниже

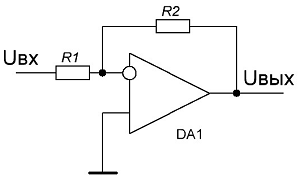

Схема инвертирующего усилителя.

Работа схемы объясняется следующим образом. Ток протекающий через инвертирующий вывод в идеальном ОУ равен нулю, поэтому токи протекающие через резисторы R1 и R2 равны между собой и противоположны по направлению, тогда основное соотношение будет иметь вид


Тогда коэффициент усиление данной схемы будет равен

Знак минус в данной формуле указывает на то, что сигнал на выходе схемы инвертирован по отношению к входному сигналу.

Интегратор

Интегратор позволяет реализовать схему, в которой изменение выходного напряжения пропорционально входному сигналу. Схема простейшего интегратора на ОУ показана ниже

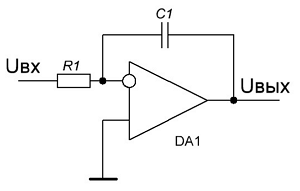

Интегратор на операционном усилителе.

Данная схема реализует операцию интегрирования над входным сигналом. Я уже рассматривал схемы интегрирования различных сигналов при помощи интегрирующих RC и RL цепочек. Интегратор реализует аналогичное изменение входного сигнала, однако он имеет ряд преимуществ по сравнению с интегрирующими цепочками. Во-первых, RC и RL цепочки значительно ослабляют входной сигнал, а во-вторых, имеют высокое выходное сопротивление.

Таким образом, основные расчётные соотношения интегратора аналогичны интегрирующим RC и RL цепочкам, а выходное напряжение составит

Интеграторы нашли широкое применение во многих аналоговых устройствах, таких как активные фильтры и системы автоматического регулирования

Дифференциатор

Дифференциатор по своему действию противоположен работе интегратора, то есть выходной сигнал пропорционален скорости изменения входного сигнала. Схема простейшего дифференциатора показана ниже


Дифференциатор на операционном усилителе.

Дифференциатор реализует операцию дифференцирование над входным сигналом и аналогичен действию дифференцирующих RC и RL цепочек, кроме того имеет лучшие параметры по сравнению с RC и RL цепочками: практически не ослабляет входной сигнал и обладает значительно меньшим выходным сопротивлением. Основные расчётные соотношения и реакция на различные импульсы аналогична дифференцирующим цепочкам.

Выходное напряжение составит

Логарифмирующий преобразователь

Одной из схем на операционном усилителе, которые нашли применение, является логарифмирующий преобразователь. В данном схеме используется свойство диода или биполярного транзистора. Схема простейшего логарифмического преобразователя представлена ниже


Логарифмирующий преобразователь.

Данная схема находит применение, прежде всего в качестве компрессора сигналов для увеличения динамического диапазона, а так же для выполнения математических функций.

Рассмотрим принцип работы логарифмического преобразователя. Как известно ток, протекающий через диод, описывается следующим выражением

где IO – обратный ток диода,
е – число е, основание натурального логарифма, e ≈ 2,72,
q – заряд электрона,
U – напряжение на диоде,
k – постоянная Больцмана,
T – температура в градусах Кельвина.

При расчётах можно принимать IO ≈ 10-9 А, kT/q = 25 мВ. Таким образом, входной ток данной схемы составит

тогда выходное напряжение

Простейший логарифмический преобразователь практически не используется, так как имеет ряд серьёзных недостатков:

  1. Высокая чувствительность к температуре.
  2. Диод не обеспечивает достаточной точности преобразования, так как зависимость между падением напряжения и током диода не совсем логарифмическая.

Вследствие этого вместо диодов применяют транзисторы в диодном включении или с заземлённой базой.

Экспоненциальный преобразователь

Схема экспоненциального преобразователь получается из логарифмического преобразователя путём перемены места диода и резистора в схеме. А работа такой схемы так же как и логарифмического преобразователя основана на логарифмической зависимости между падение напряжения на диоде и током протекающим через диод. Схема экспоненциального преобразователя показана ниже


Экспоненциальный преобразователь.

Работа схемы описывается известными выражениями

Таким образом, выходное напряжение составит

Также как и логарифмический преобразователь, простейший экспоненциальный преобразователь с диодом на входе применяют редко, вследствие вышеописанных причин, поэтому вместо диодов на входе используют биполярные транзисторы в диодном включении или с общей базой.

Схемы включения операционных усилителей, описанные выше, не являются исчерпывающими, а лишь только призваны дать основные понятия. Более подробно схемы включения операционных усилителей я рассмотрю в следующих статьях. Всем удачи.
