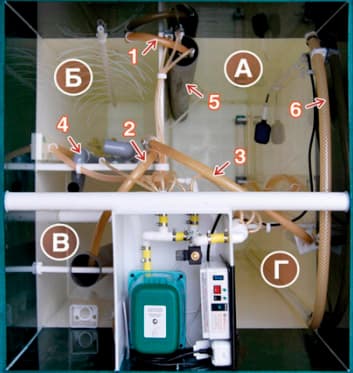

Схема работы станции

(расположение блока управления и камер для станции «АСТРА–5»)

А – Приемная камера

Б – Аэротенк

В – Вторичный отстойник

Г – Иловый стабилизатор

1 – главный насос

2 – насос – циркулятор

3 – насос – рециркулятор

4 – жироуловитель (для сбора биопленки с поверхности В и подача на переработку в Б)

5 – фильтр крупных фракций

6 – штатный насос с заглушкой (используется для откачки избытка ила «вручную»)

Блок управления

находится выше уровня всех перегородок.

Комплектация: блок управления, компрессор(-ы), электромагнитный клапан (переключает фазы), распределитель воздуха (распределяет воздух с разным давлением от компрессора по шлангам во все камеры), розетки, (блок управления от «Лазури»,

УФ–лампа «Лазурь», если заказывается блок доочистки).

Станция работает в двух фазах: прямая и обратная.

Прямая фаза включается, когда идет поступление стоков, заполняется приемная камера: идет аэрация в Б, Г. Качает 1, 2.

Обратная фаза включается, когда нет поступления стоков, уровень в приемной камере упал – идет аэрация в А, В. Качает 3, 4. 1 – качает, но с меньшей производительностью. Уровень в аэротенке опускается до нижнего предела насоса рециркуляции, он перестает качать. Поплавок в А уже поднялся в верхнее положение и включилась прямая фаза.

В случае длительного отсутствия проживающих станция работает в режиме переключения фаз (циркуляции воды).

Переключение фаз оборудования (прямая, обратная) производится рабочим датчиком уровня: поплавковым («лягушка»), либо воздушно-пузырьковым в зависимости от объема жидкости находящейся в приемной камере. Это обеспечивает постоянную циркуляцию воды по камерам вне зависимости от поступления стоков, перенос излишков активного ила из аэротенка в стабилизатор ила осуществляется рециркулятором. В камере стабилизации активного ила легкая часть фракций ила с водой через переливное отверстие уходит в приемную камеру, а тяжелый (старый) ил оседает на дно. Наличие двух фаз обеспечивает улучшение показателей очищенной воды на выходе.

1.1. Принцип работы станций «АСТРА», «СКАРАБЕЙ»

(стандартная комплектация)

1.1.1 Хозяйственно-бытовые сточные воды поступают в уравнительный резервуар (приемная камера), который служит для усреднения стоков по качественному составу и позволяет принять залповый сброс, не нарушая режима работы станции, кроме того, содержащийся в уравнительном резервуаре активный ил (сообщество микроорганизмов) взаимодействует с органическими загрязнениями и начинается первичная биологическая очистка сточных вод. В уравнительном резервуаре происходит задержка и накопление мусора, взвешенных веществ и им подобных загрязнений.

Из уравнительного резервуара аэрированные сточные воды, проходя фильтр механической очистки, с помощью эрлифта (мамут-насоса) поступают в аэротенк, в котором происходит интенсивная биологическая очистка с помощью активного ила. Аэротенк работает в двух режимах: нитрификации (сточная вода интенсивно перемешивается и насыщается кислородом воздуха) и денитрификации (прекращается подача воздуха и перемешивание), что позволяет провести глубокую биологическую очистку, снижая концентрацию нитратов и нитритов.

После аэротенка смесь очищенной воды и активного ила поступает во вторичный отстойник через успокоитель с помощью насоса-циркуляра. Во вторичном отстойнике происходит разделение воды и ила, активный ил осаждается на дно и через отверстие в нижней части возвращается в аэротенк, а очищенная вода поступает в выходную магистраль станции. Для удаления возможной жировой пленки, плавающей на поверхности вторичного отстойника, обратно в аэротенк на дальнейшую переработку предусмотрен жироуловитель.

Если сточные воды в станцию не поступают, станция продолжает работу в автономном режиме постоянной циркуляции воды. В уравнительном резервуаре установлен датчик уровня воды. В тот момент, когда эрлифт выкачивает воду в аэротенк до нижнего уровня, датчик подает сигнал в блок управления и на электромагнитный клапан. Клапан срабатывает и направляет поток воздуха в контур обратной фазы.

При подаче воздуха в другой фазе аэрация в аэротенке отключается, прекращается перемешивание, и весь активный ил оседает на дно — начинается процесс денитрификации. На определенном расстоянии от дна эрлифт рециркуляции начинает откачивать со дна излишки ила из аэротенка в стабилизатор активного ила.

При попадании смеси активного ила с водой в стабилизатор более тяжёлая часть ила осаждается в стабилизаторе, а лёгкая часть ила вместе с водой возвращается в уравнительный резервуар. Уровень воды в уравнительном резервуаре начинает повышаться до уровня срабатывания датчика и перевода станции в прямую фазу.

После этого клапан переключает поток воздуха на распределитель прямой фазы. В аэротенке начинается аэрация (процесс нитрификации), а рециркуляционный эрлифт прекращает откачку активного ила.

В режиме переключений станция будет работать до момента поступлений сточных вод.

Работа очистной станции автоматизирована и не требует ежедневного обслуживания.

В ходе ежеквартального технического обслуживания необходимо удалять излишки активного ила с помощью штатного насоса–эрлифта (входящего в состав станций). Если используется внешний дренажный насос, то удаление ила производится 1 раз в 6 месяцев.

Образующийся в процессе эксплуатации станции избыточный активный ил и осадок в отстойнике станции допускается использовать на территории индивидуальных домовладений или фермерских хозяйств для компостирования с последующим внесением в почву в качестве удобрения.

Избыточный активный ил и осадок, образующийся в станции большой производительности, сдается по унитарной схеме на полигоны твердых бытовых отходов.

1.1.2 Отличие работы станции «СКАРАБЕЙ» от станции «АСТРА» заключается в том, что алгоритм работы заложен в программируемом модуле, который установлен в блоке управления. В качестве уровнемера используется аналоговый датчик давления, позволяющий точно и линейно отслеживать уровень стоков в приемной камере.

С помощью программы появляется возможность более точно откорректировать работу станции под требуемые параметры качества очистки. В программе заложен дополнительный режим работы станции, называемый фазой «перемешивания».

Фаза перемешивания позволяет в отсутствие стоков производить периодическое выключение компрессора, увеличивая тем самым время рециркуляции ила и обеспечивая одновременно экономию электроэнергии.

В случае превышения сточными водами аварийного уровня или поломки компрессора (отсутствие давления в воздушной сети) блоком управления выдается сигнал «АВАРИЯ».

Станции «СКАРАБЕЙ» выпускаются в двух вариантах: с размещением блока управления внутри очистного сооружения (стандартный вариант) и с выносным блоком управления, устанавливаемым в отапливаемом помещении.

Цена на Юнилос Астра 5 миди под ключ
Смотреть стоимость >>

Оплата при получении

Гарантия — 10 лет

Количество пользователей: 5
Залповый сброс: 250 л
Объём переработки: 1 м3/сут
Насос: нет (самотечный сброс)
Глубина залегания трубы от: 85 см
Глубина залегания трубы до: 100 см
Высота: 2 м
Длина: 1.03 м
Ширина: 1.12 м
Вес: 270 кг

Срок службы более 50 лет
Степень очистки 95%
Отсутствуют запахи
Безопасный для окружающей среды

Подробнее об Юнилос Астра 5 миди

Все конструктивные элементы и детали Юнилос Астра 5 миди, контактирующие со сточными водами, выполнены из коррозийно-стойкого материала — трехслойного интегрального полипропилена. Конструкция септика Юнилос Астра 5 миди рассчитана на неравномерное поступление сточных вод в течение суток. На септике реализуется экологически чистая технология глубокой биологической очистки сточных вод биоценозами прикрепленных и свободно плавающих автотрофных и гетеротрофных микроорганизмов, действующих в аэробных и анаэробных условиях, с автоматическим поддержанием концентрации активного ила в аэротенке и длительной стабилизацией избытков ила с последующими процессами доочистки и обеззараживания.

Выбор высоты станции

Станции отличаются по уровню врезки подводящей канализационной трубы в зависимости от глубины выхода системы канализации из дома и расстояния от объекта канализования до станции и до места сброса очищенных сточных вод.

стандарт – высота станции 2,36 м.

Врезка (вход трубы) до 0,6 м от уровня земли до нижнего края (лотка) трубы.
Выход самотечный – 0,45 м.
Выход принудительный – 0,15 м.
Максимальное расстояние для п/в – 2 м.

миди – высота станции 2,50 м.

Врезка (вход трубы) до 0,9 м от уровня земли до нижнего края (лотка) трубы.
Выход самотечный – 0,6 м.
Выход принудительный – 0,3 м.
Максимальное расстояние для п/в – 5 м.

стандарт – высота станции 3,00 м.

Врезка (вход трубы) до 1,2 м от уровня земли до нижнего края (лотка) трубы.
Выход самотечный – 0,9 м.
Выход принудительный – 0,8 м.
Максимальное расстояние для п/в – 10 м.

При необходимости Юнилос Астра 5 миди могут комплектоваться встроенной канализационной насосной станцией (КНС).КНС применяется при заглублении подводящей канализационной трубы ниже 1,2 м (от уровня земли до нижнего края трубы), врезке в очистную станцию подводящих коммуникаций, расположенных на разной высоте, превышении и неравномерности единовременного залпового сброса. Комплектуется фекальным насосом и системой аварийной сигнализации.

Сравнительная таблица характеристик модификаций Астра 5 миди

Название	Объём переработки, м 3 /сут	Залповый сброс, л	Глубина залегания подводящей трубы, м	Тип сброса	Размеры, м	Вес, кг
Юнилос Астра 5	1	250	до 85	Самотечный	1.03 x 1.12 x 2	250

Юнилос Астра 5 миди

до 100 Самотечный 1.03 x 1.12 x 2 270 Юнилос Астра 5 лонг до 150 Самотечный 1.15 x 1 x 2 300

Станции очистки сточных вод ЮНИЛОС® серии «АСТРА»

Усовершенствования в конструкции станции «АСТРА» 2019 года:

АЭРАТОР Улучшенная конструкция и материалы изготовления аэратора
Обновленная обвязка для жесткой фиксации кронштейна к стенке
Съемный кронштейн для станций А6-А15 для быстрого монтажа/демонтажа

ГРИБОК Модернизированная конструкция для предотвращения попадания влаги на электрооборудование

ЕМКОСТЬ Новое крепление для облегчения монтажа-демонтажа в станции
Между емкостью, насосом, стенкой илового стабилизатора сделан зазор
для облегчения демонтажа в процессе обслуживания

ЖИРОУЛОВИТЕЛЬ Жиклер, расположен выше уровня воды для удобства обслуживания

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ Для герметизации провода от аварийного фонаря в компрессорном ящике и блоке управления используется более надежный гермоввод

ФИЛЬТР КРУПНЫХ ФРАКЦИЙ Оптимизированная конструкция крепления

БЛОК УПРАВЛЕНИЯ Переключатели с повышенной защитой от влаги

КРЫШКА СТАНЦИИ Усовершенствованное крепление утеплителя
Крепеж крышки из нержавеющей стали

Цены на монтаж септика Юнилос Астра 5 миди

Название	Шеф-монтаж	Цены на стандартную установку в зависимости от типа грунта				Цена с установкой под ключ	Цена станции
Название	Шеф-монтаж	Песчаный	Суглинок	Глина	Плывун	Цена с установкой под ключ	Цена станции
Септик Юнилос Астра 5 миди	7 875 руб.	16 000 руб.	16 000 руб.	16 000 руб.	26 000 руб.	81 855 руб.

Монтаж септика Юнилос Астра 5 миди – основные моменты

Септик Юнилос Астра 5 миди поставляется в собранном виде, за исключением вариантов доставки к месту монтажа без горловин по требованию условий перевозки негабаритных грузов.

Станция не имеет входного отверстия для подсоединения канализации (входной патрубок подсоединяется и герметизируется при монтаже).

Конструкция септика — самонесущий резервуар из прочного пластика. Прочность корпуса определена применением вспененного интегрального полипропилена, имеющего очень высокие прочностные характеристики, и наличием внутренних технологических перегородок.

Так как производительность 1 м3/сут, септик монтируются без бетонирования нижнего пояса по периметру.

Станция устанавливается в котлован на ровное по горизонтали дно таким образом, чтобы между стенками и откосами котлована было расстояние не менее 25 см с каждой стороны, а крышка на 0,2 м выше уровня земли.

Отметку крышки относительно уровня земли предусмотреть при возможной дальнейшей планировке и подсыпке грунта на участке. При монтаже в обычных грунтах (песок, супесь, суглинок, глина) достаточна установка на плотный материковый грунт с отсыпкой песчаного утрамбованного подстилающего слоя толщиной 100 мм. Для этого котлован лучше раскапывать вручную. Крен недопустим, Станция монтируется строго по уровню. Высота уровня грунтовых вод для эксплуатации значения не имеет.

После установки на дно котлована, ее необходимо сразу же заполнить водой до обозначенных при изготовлении Станции отметок с одновременной отсыпкой песком.

Герметичная врезка подводящей трубы производится специалистом организации-изготовителя или монтажной фирмы, чьи сотрудники прошли обучение, и имеющей соответствующий сертификат.

Монтажная схема Юнилос Астра 5 миди

Схема работы Юнилос Астра 5 миди

(расположение блока управления и камер для станции «АСТРА-5»)

Приемная камера
Аэротенк
Вторичный отстойник
Иловый стабилизатор

главный насос
насос-циркулятор
насос-рециркулятор
жироуловитель (для сбора биопленки с поверхности В и подачи на переработку в Б)
фильтр крупных фракций
штатный насос с заглушкой (используется для откачки избытка ила «вручную»)

Блок управления находится выше уровня всех перегородок.

Обслуживание Юнилос Астра 5 миди

удаление ила из отстойника с помощью мамут-насоса;
очистка мамут-насоса неочищенной воды и фильтра крупных нечистот;
очистка стенок вторичного отстойника;
очистка фильтров воздуходувки.

Раз в 6 месяцев:

удаление ила из отстойника с помощью дренажного насоса (если не имело место удаление ила с помощью мамут-насоса после 3 месяцев);
очистка уловителя для волос в аэротенке.

очистка уравнительного резервуара и аэротенка от стабилизованного осадка.

замена аэрационных элементов.

Работа очистной станции Юнилос Астра 5 миди полностью автоматизированна и не требует ежедневного обслуживания. Необходимо только время от времени осуществлять контроль правильности ее работы визуально при открытой крышке. В ходе ежеквартального технического обслуживания Юнилос Астра 5 миди необходимо очищать метлой стенки вторичного отстойника от слоя отложившегося ила.

При правильной работе станции Юнилос Астра 5 миди вода на выходе прозрачная, чистая и без неприятного запаха.

Стоимость одного обслуживания — от 3 000 руб.

Многие задаются вопросом, как работает Юнилос. Давайте рассмотрим этот вопрос подробнее.

Стоки из канализационной трубы попадают в приемную камеру септика. Здесь они перемешиваются и приводятся к единой консистенции. В камере расположен фильтр крупных фракций, задерживающий мусор. Именно благодаря уравнительному резервуару станция получает возможность принять залповый сброс и переработать его в штатном режиме. Здесь же начинается взаимодействие органических отходов в стоках с аэробными микроорганизмами.

Затем приведенный к единой консистенции стоки при помощи главного насоса перекачиваются в аэротенк, где и происходит основной процесс очистки. Он разделен на два этапа. Во время первого – нитрификации – жидкость бурно перемешивается при помощи пузырьков воздуха. При этом происходит насыщение массы кислородом, что способствует улучшению работы активного ила. Во втором воздух больше не подается и происходит активная очистка стоков.

Очищенная вода насосом-циркулятором подается во вторичный отстойник, где под действием гравитации, ил опускается и сквозь воронкообразное отверстие в днище направляется обратно в аэротенк. Чистая же вода самотеком через перелив покидает станцию. На этом этапе на поверхности может образоваться жировая пленка с частичками мелкого мусора. Для того чтобы все это не попало в отводимую воду, установлен жироуловитель, который снимает пленку и отводит ее на переработку.

Такой режим поддерживается до того момента, пока датчик в уравнителе не опустится. В этот момент на электромагнитный клапан будет подан соответствующий сигнал, и воздух будет перенаправлен в контур обратной фазы. Нагнетание воздуха в аэротенке прекратится, ил начнёт оседать на дно и включится насос-рециркулятор, который будет откачивать его в стабилизатор активного ила. Здесь жидкость снова отстаивается. Тяжелые частицы опускаются, оставаясь в стабилизаторе, а вода с включениями активного ила через перелив уходит в приемную камеру. Это продолжается до тех пор, пока датчик не подаст сигнал о том, что уравнительная камера заполнена. После этого станция снова переключится на прямую фазу. Режим переключений будет активен до тех пор, пока из внутридомовой канализации не поступят новые стоки.

В то время, как работает Юнилос, очищенная вода будет прозрачная и без запаха.
