Наружный блок кондиционера воздуха

Содержание

Сегодня для поддержания благоприятного микроклимата в помещениях популярностью пользуются сплит системы. Они состоят из двух частей: внешнего и внутреннего блока. Наружный блок кондиционера имеет ключевое значение для качественной работы оборудования. Разберёмся в его устройстве, принципах работы и особенностях монтажа и обслуживания.

Устройство оборудования

Внешний агрегат сплит системы именуется компрессорно-конденсаторным блоком (ККБ). Это ключевой элемент климатического оборудования, который обеспечивает охлаждение или нагрев с помощью изменения состояния хладагента (рабочего вещества). ККБ представляет собой корпус, в котором размещаются:

компрессор;
конденсатор (теплообменник);
катушки расширения;
капиллярные трубки;
4-ходовой клапан;
фильтр-осушитель (ресивер);
вентилятор.

Наружный блок кондиционера соединяется с оборудованием в помещении через систему фреоновых (теплоизоляционных медных) магистралей. От внутреннего блока к внешнему идёт дренажная магистраль.

Корпус ККБ изготавливается из оцинкованной стали.

Особенности комплектации

Ряд моделей ККБ оборудуют специальным «зимним комплектом». Он предназначен для поддержания работоспособности прибора в зимнее время года при низких температурах. Зимний комплект работает только для охлаждения, поэтому оптимально подходит для установки в серверных и других помещениях с высоким уровнем тепловыделения.

Он включает следующие элементы:

Контроллер управления вентилятором отключает вентиляцию и включает её при нагреве конденсатора.
Подогрев дренажной трубки.
Подогрев картера компрессора перед стартом.

Принцип работы

Общий принцип работы сплит системы можно описать так: из помещения удаляется и выводится на улицу тёплый воздух, в обратном направлении подаётся охлаждённый воздух, который теряет температуру, проходя через кондиционер и контактируя с хладагентом.

При переключении режима сплит системы на обогрев происходит обратный процесс. Внешний блок вбирает холодный воздух извне и поднимает температуру до нужного уровня. Внутренний блок подаёт нагретый воздух в помещение.

ККБ работает за счёт физических свойств хладагента, который передаёт энергию при изменении агрегатного состояния.

Наружный блок кондиционера работает следующим образом:

Из ёмкости в компрессор подаётся рабочее вещество в газообразном состоянии.
Из компрессора под высоким давлением хладагент поступает в конденсатор, где превращается в жидкость, отдавая тепло.
Потеряв часть энергии, фреон попадает в магистраль.
Из магистрали рабочее вещество переходит в дросселирующее устройство, где теряет давление и охлаждается.
Холодная жидкость передаётся на испаритель, где активно циркулирует по трубкам.
Испаритель обдувается тёплым приточным воздухом с помощью вентилятора.
Происходит подача холодного воздуха в помещение.
Тёплый приточный воздух нагревает теплообменник, проходя через него перед подачей в помещение.
От теплообменника происходит нагрев хладагента, который превращается в газ.
Фреон, переходя в газообразное состояние, отдаёт воздуху холод. Из теплообменника газообразный хладагент снова поступает в компрессор, где процесс повторяется.
Создаётся замкнутый цикл работы.

Основные параметры

При выборе и покупке внешнего блока сплит системы нужно обращать внимание на четыре основные характеристики:

Размер, высота, ширина, длина.
Мощность.
Шум.
Длина магистралей.

Размерные габариты внешних блоков зависят от мощности и функциональности оборудования.

Средние размерные характеристики наружного блока сплит системы:

ширина 80 см;
высота 50 см;
толщина 30 см.

Модели, которые предлагаются на рынке, могут иметь различную мощность. Всё зависит от назначения оборудования. Стандартный бытовая сплит система обладает мощностью, которая позволяет охватить пространство площадью до 100 кв. м.

Важная характеристика внешнего блока — шум. Если в помещении кондиционер будет работать без шума, то внешний блок может доставлять существенные неудобства соседям. При выборе модели лучше уточнить показатель производимого шума при работе внешнего блока. Допустимый показатель 32 дБ.

Нужно обращать внимание и на допустимую длину соединительных магистралей между блоками.

Нельзя превышать расстояние, которое заявлено в техническом паспорте модели, т. к. это может привести к серьёзному снижению эффективности работы оборудования.

Правила монтажа

Установка внешнего блока подразумевает несколько этапов. На первом этапе производится определение места монтажа, готовится оборудование и инструмент. На втором этапе выполняется разметка и непосредственная фиксация оборудования. На третьем этапе производятся мероприятия по проверке работоспособности и тестирование.

Выбор места

Конструкции современных зданий (многоквартирных домов, торговых и офисных центров) предусматривают установку кондиционеров и сплит систем. Этот момент закладывается ещё при проектировании. На фасадах зданий монтируются специальные короба. Они решают две ключевые задачи. Во-первых, минимизируется вероятность того, что крепёж будет выполнен плохо. Во-вторых, короба гармонично встроены в дизайн здания и не портят его облик.

Если в здании коробов нет, то выбор места нужно производить с учётом следующих факторов.

Общие правила выбора места для кондиционера:

Блок монтируется на стене, прилегающей к квартире. Нельзя производить фиксацию устройства на «территории соседей». Перед началом работ нужно уточнить наличие возможности монтажа кондиционеров на фасаде здания. Городскими властями может быть издано постановление, по которому такие работы запрещены, т. к. портят исторический или культурный облик здания. Могут существовать и другие причины запрета.
Оптимальными местами монтажа считаются пространство под окном, немного ниже подоконника, и место сбоку от окна. Такое расположение облегчит монтажные работы и позволит легко производить обслуживание.
Если на фасаде смонтировать блок нельзя, можно установить его внутри открытого балкона или лоджии.

Инструмент для монтажа

Перед началом работ обязательно нужно подготовить набор инструментов. Для монтажа внешнего агрегата потребуется:

перфоратор;
бур для бурения отверстия в стене, через которое будет прокладываться магистраль;
свёрла для проделывания отверстий для фиксации кронштейнов;
вакуумный насос, с помощью которого удаляется влага и воздух из фреонового контура;
манометрический коллектор для соединения баллона с хладагентом к ёмкости в блоке;
набор вальцовок, которые нужны для вальцевания медных трубок при соединении с вентилями кондиционера;
труборез для подрезки медных трубок;
трубогиб для формирования изгибов на трубках;
стандартный набор гаечных ключей, шестигранники, отвёртки, кусачки, уровнемер.

Важные рекомендации

При монтаже стоит обязательно учитывать следующие правила:

Наличие поступления свежего воздуха. Нельзя монтировать внешний блок в замкнутом пространстве без доступа воздуха и или с ограниченным его поступлением (застеклённая лоджия). Такая ошибка приведёт к перегреву и поломке ККБ.
В процессе эксплуатации периодически придётся менять хладагент. Для этого клапаны должны располагаться так, чтобы мастер мог свободно и без риска произвести замену. У большинства моделей клапан располагается с левой стороны.
Нужно предусмотреть грамотный отвод конденсата, чтобы он не попадал на стены, козырёк или тротуар.
Крепления должны монтироваться на несущие конструкции, которые должны быть рассчитаны на нагрузку нескольких десятков килограммов. Нельзя фиксировать кронштейны на стены из газобетона, на внешний декоративный облицовочный слой или на слой утеплителя.
Расстояние от стены до блока должно составлять не менее 10 см. Такое расстояние позволит обеспечить вентиляцию и снизит риск перегрева прибора. Расстояние от стены до внутренней стенки агрегата не должно быть слишком большим. Нельзя, чтобы на скрытую стенку блока попадали прямые солнечные лучи.
При прокладке соединительных магистралей стоит избегать большого количества изгибов, т. к. они приведут к снижению необходимой интенсивности движения хладагента, это понизит эффективность работы кондиционера.
Рекомендуется оборудовать карниз, который позволит защитить внешний блок кондиционера от прямого попадания влаги.

Монтаж к стене осуществляется с помощью специальных кронштейнов, которые обычно входят в комплектацию. Он имеет вид профиля различного сечения, согнутого под углом 90 градусов. В нём имеет несколько отверстий: одни для фиксации к стене, другие для монтажа блока. Несущая способность кронштейнов превышает вес кондиционера в несколько раз, поэтому их использование обеспечит безопасность и надёжность.

Процесс установки

Пошаговая инструкция монтажа внешнего блока кондиционера:

Производится разметка расположения блока на стене, отверстий и каналов для магистральных линий. Учитываются ключевые параметры, про которые говорилось выше.
В стене делаются отверстия для кронштейнов.
В стене проделывается отверстие для коммуникаций. В отверстие закладывается короб, в который укладывается фреоновая и дренажная магистраль, электрическая проводка.
Закрепляются кронштейны. Для их фиксации используются анкерные болты или дюбеля с «глухарями». На кронштейны монтируется блок. Производится его фиксация болтами.
Проверяется прочность, надёжность и устойчивость.
С фреоновых трубок снимается фаска, и производится развальцовка. Трубки подсоединяются к блоку.
В ККБ заводятся провода. Отмеряется их оптимальная длина, они зачищаются и подключаются в клеммную колодку. Подключение каждого провода производится в соответствии с электрической схемой, которая должна прилагаться к техническому паспорту устройства.
После установки внутреннего блока к ККБ подсоединяется вакуумный насос, с помощью которого производится осушение и откачка воздуха из магистралей и внутренних элементов блока.
Надевается защитный короб.
Ёмкость для хладагента заполняется фреоном. Производится тестовый запуск оборудования, проверяются режимы и правильность работы.

Поломки и неисправности

Как и любой другой прибор, наружный блок кондиционера может сломаться. При низких температурах зимой применение кондиционера без зимнего комплекта может привести к поломке компрессора. Внешний блок под воздействием внешних природных факторов сильно охлаждается и обмерзает. В таких условиях во внешнем блоке не может закипеть фреон. Жидкий хладагент попадает в компрессор, что и приводит к его поломке.

Чтобы избежать поломок компрессора от обмерзания внешнего блока, следует устанавливать зимний комплект или применять прибор в соответствии с техническими указаниями: обогревать помещение только осенью и весной при положительных температурах на улице.

Ещё один возможный вид механических поломок — выход из строя вентилятора, который нагнетает воздух в агрегат. Причиной преждевременного износа вентилятора может стать попадание внутрь блока грязи и пыли.

Неисправности в электронике связаны с выходом из строя плат управления и регулирования работы. Могут возникнуть проблемы с целостностью электрических сетей.

Обслуживание и уход

В стандартном режиме эксплуатации внешний блок требует профилактического осмотра в рамках обслуживания один раз в 6 месяцев. Мастер проводит осмотр креплений, проверяет целостность и уровень загрязнения фильтров, уточняет количество хладагента и измеряет рабочее давление сетей.

Наибольшую сложность при обслуживании представляет замена рабочей жидкости.

Хладагент является химическим веществом, которое представляет опасность для здоровья, поэтому доверять работу с ним стоит профессиональному мастеру. Проверку состояния фильтров, удаление пыли и грязи можно производить самостоятельно.

Наружный блок – часть кондиционера, находящаяся за пределами помещения. Крепится непосредственно к стене или фасаду балкона на улице.

Нас рекомендуют

Устройство и применение

Наружный блок кондиционера выполняет две важнейших функции — охлаждение хладагента сплит-системы и подведению его в охлажденном состоянии к внутреннему.

Представляет собой установку, содержащую внутри следующие основные элементы:

· компрессор для сжатия хладагента;

Производитель может устанавливать дополнительные функциональные устройства – блок управления, четырехходовой клапан, защитой от обмерзания и др. От количества дополнительных опций зависит цена прибора.

Особенности и преимущества наружных блоков

К особенностям наружных блоков относятся:

· не теряют работоспособность при низких температурах;

· имеют низкий уровень шума во время работы;

· высокое качество изготовления.

Все устройства обработаны антикоррозионным покрытием. Большое внимание производитель уделяет вопросам энергосбережения. В зависимости от размеров помещения имеется возможность осуществлять подбор приборов по мощности.

Купить наружный блок кондиционера можно в нашем интернет-магазине. Менеджеры окажут помощь в выборе прибора, проконсультируют на профессиональном уровне по всем вопросам.

Инновационные решения

Важным фактором является длина коммуникаций – расстояние между приборами. В маломощных системах ее среднее значение 70 м.

Для создания комфортного микроклимата в коттедже или загородном доме достаточно купить один наружный блок сплит-системы и необходимое количество внутренних. Экономическая выгода налицо.

О многих других особенностях кондиционеров вам расскажут наши специалисты. Обращайтесь.

Вы можете наружный блок кондиционера купить отдельно. Останется подсоединить к нему нужное количество внутренних – и проблема микроклимата в помещениях будет решена.

Комплектуем объекты всем необходимым: оборудование и расходные материалы, 250 брендов, дилерские цены.

Решает все вопросы, контролирует все от начала до окончания гарантийного срока. Горячая линия 24/7.

Официальная гарантия до 5 лет на оборудование и монтаж. Страховка СРО. Лицензия МЧС. Безупречная репутация.

Более 1000 объетов, коммерческие тендеры, госзакупки. Снижаем затраты до 40% за счет логистики и технологий.

В наличии и под заказ. Короткие сроки производства и поставок проектного оборудования.

Оперативная доставка в Ваш город. Контроль сроков. Полный комплект документов. Шеф-монтаж.

Каким воздухом обдувает кондиционер?

"Из кондиционера дует воздух, который он берёт с улицы". Это расхожее заблуждение. Пожалуй с этих слов можно начать данную статью. Каждый второй клиент полагает, что раз у кондиционера есть внешний блок за окном, то сам кондиционер берёт свежий воздух и подаёт его в помещение. Если вы присутствовали при монтаже кондиционера, то могли наблюдать, что к внешнему блоку от внутреннего протягивается трасса, которая состоит из:

медной газовой и жидкостной трубки для фреона;
трубкой для отвода дренажа (при выводе конденсата наружу);
кабель межблочного управления и питания.

Как видите, при установке кондиционера не прокладываются воздуховоды, способные подать в помещение атмосферный воздух. Иными словами, кондиционер пропускает через внутренний блок воздух помещения, который проходя через тонкий пластинчатый теплообменник охлаждается.

Коммуникации к внешнему блоку всего лишь служат для отведения тепла, а не подаче воздуха с улицы в помещение. Сплит-система — это не вентиляционная установка!

Во внешнем блоке фреон сжимается компрессором, конденсатор обдувается вентилятором для отвода излишнего тепла и уже жидкий фреон подаётся ко внутреннему блоку для испарения и охлаждения помещения.

Но есть и исключения! И о них — ниже подробнее.

Как происходит подача воздуха в помещение через кондиционер?

Наиболее эффективно подачу свежего воздуха осуществляют канальные кондиционеры и кассетные сплит-системы. Конструктивно в данных типах кондиционеров предусмотрена возможность подведения воздуховодов для забора свежего воздуха с улицы. Канальные кондиционеры с приточной вентиляцией обеспечивают не 100%-ю подачу проходящего через них воздуха с улицы, а осуществляют именно подмес: объём оставляемого в помещение воздуха с улицы достигает максимум 30-40%.

Внутренний блок канального типа с подведённым к нему воздуховодом для подачи свежего воздуха.

Адаптеры под решётки, через которые в помещение будет заводиться и охлаждённый, и свежий воздух.

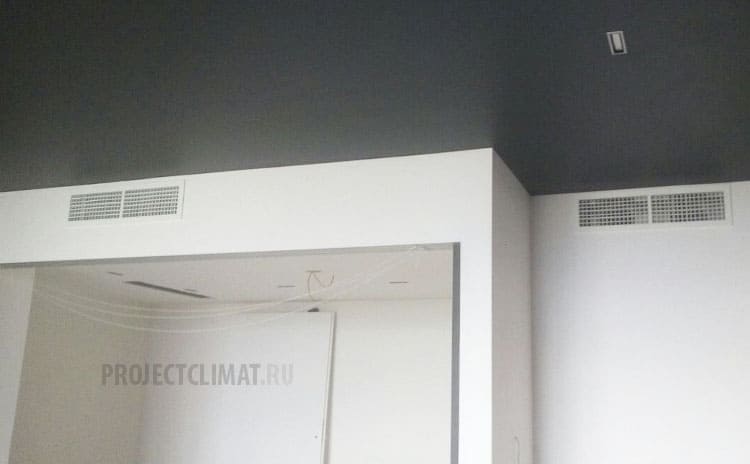

Декоративные решётки для раздачи воздуха от канального кондиционера по помещениям. Могут иметь и потолочное исполнение.

К внутреннему блоку подводят воздуховод, который забирает атмосферный воздух снаружи помещения и обеспечивает более комфортную среду по сравнению с обычным кондиционером без подачи свежего воздуха. Но чтобы в помещение не попали уличные пыль, сажа, листва — на пути устанавливаются фильтра. А для возможности подогрева холодного (в зимнее время) воздуха — калориферы. Всё это хозяйство необходимо ещё "протянуть" по воздуховоду, который оказывает сопротивление, именно поэтому реализация подобной схемы вентиляции требует просчёта на сопротивление и оценку возможных объёмов поступления воздуха с улицы в помещение.

И вот уже очищенный воздух попадает на теплообменник внутреннего блока, а затем посредством воздуховодов раздается к вентиляционным решёткам по помещениям. Более подробную информацию вы можете почерпнуть из разделов нашего сайта или получив консультацию у менеджера.

Узнать подробнее о канальных кондиционерах

Перейти к примерам наших объектов

Проекты вентиляции, кондиционирования и отопления

Один недостаток канальных и кассетных кондиционеров с подмесом воздуха: монтаж их возможен на этапе ремонта помещения, т.к. установка внутренних блоков и прокладка фреонового контура с воздуховодами осуществляется скрытно (под потолок или зашивается в пространство между стен). Для тех, кто хочет ощутить всю прелесть приточной вентиляции, объединённой с кондиционером есть всего несколько моделей. Лучшие из них представлены ниже.

Модели настенных сплит-систем с функцией приточной вентиляции

В последнее время на климатическом рынке появились несколько китайских производителей, которые пополнили свою линейку кондиционерами с приточной вентиляцией. Мы бы не советовали рассматривать данный вариант: уровень технических решений в данных сплит-системах далёк от совершенства: высокий уровень шума, низкие значения притока воздуха в кубических метрах и т.п. На первый взгляд простую функцию мало кому удалось внедрить в бытовую сплит-систему. Даже Panasonic вынужден был отказаться от нашумевшей в 2007-2009 годах серии XE-DKE, сняв её с производства как неэффективную.

Кондиционеры с подачей воздуха становятся всё более популярными и в климатической отрасли есть один лидер в данном сегменте японский гигант Daikin.

Кондиционеры Daikin с подмесом воздуха

Объединение функций охлаждения/обогрева, увлажнения/осушения, вентиляции, очистки воздуха и обогащения его кислородом в одном блоке обеспечивает непревзойдённый уровень комфорта. В своей городской квартире вы будете дышать чистым воздухом с оптимальным уровнем влажности, воздухом, насыщенным кислородом. Данная сплит-система далеко не из дешёвых, но с её помощью вы улучшаете свой сон, самочувствие, меньше болеете. Это и кондиционер, и очиститель воздуха — два в одном!

Ознакомиться более подробно с серией кондиционеров с притоком воздуха: Кондиционеры серии UruruSarara.

Свежий воздух с улицы попадает во внешнем блоке на фильтр, через который попадает на лопатки кассеты из цеолита (гигроскопичного материала, обеспечивающего перенос влаги), которая в свою очередь подаёт воздух в зону нагрева, повышая тем самым влажность подаваемого в помещение воздуха. В автоматическом режиме работы кондиционер самостоятельно подберёт оптимальную влажность.

Воздух подаётся в помещение через специальный армированный шланг, входящий в комплект поставки и рассчитанный на длину в 8 метров. Выполнен из антибактериального материала. Подаваемый в помещение воздух проходит тончайшую очистку:

пыль, пыльца, выхлопные газы — всё задерживается фильтром грубой очистки и катализатором на первом этапе, перед подачей воздуха во внутренний блок;
фото каталитический фильтр из диоксида титана обеспечивает разрушение мембраны молекул запаха, спор, плесени и вирусов с последующим разложением на безвредные аминокислоты. Фильтр восстанавливаемый!
стримерный разряд (холодная плазма) уничтожает остатки вирусов и бактерий, обеспечивая клиническую чистоту в вашем доме!

Об остальных функциях данного кондиционера (настройки управления по таймеру, управление потоком, простота чистки, 3D-воздушный поток, широкоугольные жалюзи, turbo-режим, безопасность и долговечность и т.д.) можно писать долго. Но можно охарактеризовать кратко данную модель: она совершенна. Лучшего кондиционера ещё не придумал ни один из производителей.
