Металлические балки остаются наиболее востребованным материалом при сооружении металлических каркасов для промышленных, административных и общественных зданий каркасного типа. Также они используются для возведения перекрытий в новом строительстве и реконструкции объектов различного назначения. Мы производим любые изделия как по собственным чертежам, так и по проекту заказчика, быстро изготовим балки из сварного или прокатного двутавра с линейными размерами.

Компания МК Монтеко готова выполнить расчет металлической балки перекрытия и изготовить необходимые элементы перекрытия или каркаса.

Мы изготавливаем:

БК Балки подкрановые
БР Балки рабочих площадок
БП Балки подстропильные
БС Балки стропильные
БМ Балки для подвески монорельсов
  1. Балки перекрытия из прокатного двутавра, опорные балки, сварные балки перекрытия постоянной и переменной высоты с параллельными или не параллельными полками.
  2. Балки из прокатного двутавра для металлических колонн типовых серий и по чертежам КМ.
  3. Балки сварные для металлических колонн типовых серий и по чертежам КМ.

Балки металлические для колонн типовых серий

Компания Монтеко располагает обширной библиотекой чертежей для колонн различных типовых серий. Производство таких изделий хорошо отлажено, все показатели продукции соответствуют стандартам, заказы выполняются в кратчайшие сроки. Компания изготавливает балки из прокатного двутавра, сварного двутавра, а также изготавливает сварной двутавр самостоятельно с линейными размерами согласно чертежам заказчика или по собственным расчетам.

Также компания выполняет проектные работы по усилению металлических балок с последующими производственными операциями. Дополнительным преимуществом предложения МК Монтеко служит возможность монтажа металлических балок силами компании.

Балки стальные БК, БП, БР, БС и БМ

Компания «МК Монтеко» занимается производством балок подвески для грузоподъемных механизмов и подкрановых балок, еще мы готовы сделать несущие балки для технологического оборудования любого назначения. Все работы по проектированию ведутся в соответствии со СНиП, а каждая технологическая операция отвечает отраслевым стандартам (ОСТ), стандартным техническим условиям и стандартам предприятий. Мы выпускаем металлоконструкции в собственном закрытом отапливаемом цеху, это позволяет избежать возможных технологических ограничений.

Читайте также:  Мягкое покрытие пола для спортзала

В данном заказе было изготовлено 2 вида балок: тяжелые из 25-го профиля и более легки из 16-го. Наваренные фасонные элементы выполнены из листов различной толщины: 6, 8, 20 и 25 мм.

Дата сдачи: 11.04.2018

Сложные составные металлические ригели из балки 35Б1. Изготовлены для одного из объектов компании Svargo Group.

Дата сдачи: 21.12.2016

Применялся швеллер 25Ш1, стыковочные пластины резались из 10го листа. Общий объем заказа — 12 балок, вес каждой — 345 кг.

Дата сдачи: 23.08.2016

Сварные стальные каркасы и стойки из профильной трубы для закрепления элементов скалодрома

Дата сдачи: 12.08.2016

Проектирование, изготовление и монтаж стального перекрытия для двухуровневой квартиры в Москве.

Дата сдачи: 06.06.2016

Ширина полок — 200 мм, высота балки — 200 мм, длина балки — 2000 мм. Общий объем — 272 шт.

Дата сдачи: 14.01.2016

Элементы перекрытия для реконструкции здания, выполненные из балок Б25 и Б30. Общий объем — 15 тонн.

Дата сдачи: 03.12.2015

Балки металлические для перекрытий

Стальные конструкции перекрытий – распространенное решение для производственных зданий всех типов и единственное решение для быстровозводимых сооружений различного назначения: ангаров, металлических каркасных цехов и пр. Компания Монтеко предлагает заводское изготовление балок перекрытия из стального холоднокатаного, или горячекатаного двутавра, балки из сварного двутавра, а также сварные балки из гнутого профиля.

Во время производства балок из серийного двутавра мы сохраняем 100% точность линейных размеров, а также диаметры всех отверстий, указанных по проекту. Кромку торцевых срезов мы всегда обрабатываем согласно всем нормам и с поправкой на тип соединения (сварное или болтовое). В процессе проектирования и изготовления сохраняем все требования норм для строительных металлоконструкций ГОСТ 23118-2012.

Компания проектирует и производит стальные балки перекрытия для кровельных металлоконструкций всех типов: скатной и плоской кровли, одно и многопролетных зданий.

Монтаж металлических балок

Квалифицированный монтаж стальных балок производится по предварительно разработанному плану производства работ. МК Монтеко действует в строгом соответствии с проектом, при необходимости документация и ППР разрабатываются специалистами компании. Монтажное подразделение предприятия укомплектовано аттестованным персоналом, имеющим все необходимые допуски. Руководство монтажом осуществляется опытными инженерами, имеющими солидный стаж успешной работы.

Сверление отверстий в балках

Сверление металлических балок на первый взгляд кажется весьма простой задачей, но и тут есть свои нюансы. Во-первых, в отличие от пластин, отверстия в балках достаточно проблематично вырезать на плазме, поэтому перед сверлением необходимо точно разметить будущие отверстия. Во-вторых, стоит подобрать хороший производительный инструмент. Тут есть 3 варианта:

  • газ,
  • ручная плазма,
  • сверлильный станок на магните.

Мы отдаем предпочтение последнему из перечисленных, т.к. он обеспечивает максимально высокое качество отверстий и обладает достаточно высокой производительностью, хотя и имеет наименее привлекательную стоимость — сверла имеют ограниченный ресурс и при этом стоят недешево. Например, если требуется сверлить металл толщиной 30 мм, то ресурса корончатой фрезы Ø25мм хватает на 120-140 отверстий, а стоимость инструмента доходит до 4000 рублей.

Каркас быстровозводимого дома можно “поднять” не только из традиционных деревянных брусьев, но и из металлических профилей. Благодаря современным технологиям, для соединения отдельных деталей даже не нужно использовать сварочный аппарат. С помощью крепежей из них можно возвести ЛСТК – легкую стальную тонкостенную конструкцию.

Достоинства и недостатки ЛСТК

ЛСТК – это профили и листы из оцинкованной стали, которые изготавливают прокатным способом на заводском оборудовании. Их толщина может достигать 4 мм, что позволяет построить надежный, долговечный дом.

Достоинства металлического каркаса

Нельзя однозначно ответить, какой каркас лучше, металлические и деревянные конструкции – вечные конкуренты. Выбор зависит от условий строительства, проектных особенностей дома. Однако достоинства тонкостенных конструкций из стали весомы:

  • Высокая скорость возведения каркаса. Комплектующие поступают с завода уже нарезанные в соответствии с проектом, промаркированные. Это позволяет сэкономить время и привлечь меньшее количество рабочих.
  • Сниженная нагрузка на фундамент. Из-за малого веса стальные тонкостенные конструкции не оказывают значительного давления на основание дома. Если структура грунта позволяет, вы также можете сэкономить, заложив мелкозаглубленный фундамент.
  • Устойчивость к воздействию влаги. Каркас из оцинкованной стали можно собирать в любое время года, не боясь его деформации или гниения, как в случае с древесиной.
  • Высокие показатели прочности.
  • Длительный срок службы, который может достигать 120 лет. Он напрямую зависит от качества металлических профилей, профессионализма сборщиков.

Помимо достоинств ЛСТК, связанных с монтажом и последующей эксплуатацией, есть еще одно – ее комплектующие удобно транспортировать.

Недостатки тонкостенных стальных конструкций

Недостатки у стальных профилей для каркасного строительства есть, но они не абсолютные.

  1. Стоимость готовой ЛСТК может в два раза превышать стоимость деревянного “скелета” дома. Но следует вспомнить, что вам не придется обрезать стойки, утилизировать остатки и бояться, что вы что-то соедините не так.
  2. Стальные конструкции отличаются гулкостью. Да, такой недостаток имеет место, но он сводится на “нет” после укладки утеплителя и обшивки металлического каркаса гипсокартоном.
  3. С использованием стальных профилей трудно своими силами реализовать сложный проект. Это не так, если он будет проработан опытными специалистами.
  4. Отсутствует прочное основание для крепления в интерьере полок, установки габаритной мебели. Собранный каркас отличается высокой пространственной жесткостью, а по отдельности каждый профиль недостаточно прочен. Решить проблему поможет подробный дизайн-проект жилых помещений.

Таким образом, недостатки металлокаркаса можно достаточно легко нивелировать.

Виды профилей для тонкостенных конструкций

Для возведения каркаса используют несколько видов металлических профилей. Каждый из них имеет определенное назначение и несет соответствующую нагрузку. Те, в основе сечения которых лежит буква “П”, называют швеллерами.

Использование С-образного профиля

С-образный профиль называют стоечным, так как чаще всего его используют в качестве вертикальных стоек при возведении наружных стен. Также он находит применение при монтаже кровли, внутренних перегородок и перекрытий.

С-образный элемент несет на себе большую продольную нагрузку, поэтому имеет два ребра жесткости – загибы на боковых стенках.

Средние размеры профиля:

  • высота – 50-80 мм;
  • ширина – 150-300 мм;
  • толщина – 1-4 мм.

Исходная заготовка – сплошная балка из стали. Однако в ней могут быть выполнены технологические отверстия, например, для прокладки коммуникаций.

П-образный стальной профиль

П-образный профиль, соответствующую форму которому придают на станке, называют направляющим или стартовым. Именно к нему крепят вертикальные стойки наружных стен.

Его также используют при:

  • монтаже стропильной системы;
  • установке внутренних перегородок;
  • усилении стеновых прогонов;
  • сборке рамных элементов;
  • устройстве подоконных перемычек.

Ширина швеллера колеблется в диапазоне 70-300 мм, толщина – 0,7-4 мм. Высота боковых полок обычно составляет 50-65 мм.

П-образный элемент металлокаркаса для дома также может быть сплошным или перфорированным, с отверстиями для коммуникаций.

Шляпный (ПШ) или омега-профиль

Шляпный профиль широко применяют при монтаже вентилируемых фасадов, устройстве обрешетки под кровельное покрытие и облицовку наружных, внутренних стен. Крепление выполняют непосредственно к стойкам каркаса.

Обычно толщина шляпного профиля меньше, чем у несущих элементов ЛСТК, и составляет 0,7-1,5 мм. Однако этого достаточно, чтобы выдержать вес черепицы, профнастила и других облицовочных материалов. А вот высота колеблется в пределах 28-61 мм.

Обратите внимание, что перфорация может быть нанесена только на боковые полки профиля.

Z- и сигма-профиль для металлокаркаса

Z-профиль играет немаловажную роль в железном каркасе жилого дома. Его используют в качестве несущих прогонов при устройстве кровли, направляющего в вентилируемом фасаде и при сборке стенового “пирога” с утеплителем.

При строительстве кровли Z-профиль с успехом заменяет сдвоенную С-образную балку. Он обеспечивает высокую несущую способность этой части строения даже с учетом снеговой нагрузки.

Ширина основной полки составляет 100-300 мм, высота боковых полок – 40-80 мм, а величина их загиба – 10-20 мм.

Сигма-профиль при возведении каркасного дома используют в качестве ригеля и колонны. Благодаря своей форме, он обладает повышенным сопротивлением на изгиб. Рассчитан на высокие нагрузки, подходит для сооружения больших пролетов.

Ширина балки колеблется в пределах 80-300 мм, высота боковых полок составляет 40-80 мм, а их загиб 10-20 мм.

Термопрофили – в чем их особенность

Термопрофили – это перфорированные балки из оцинкованной стали. Перфорацию выполняют в виде сквозных прямоугольных отверстий, расположенных вдоль них в шахматном порядке. Толщина таких балок обычно не превышает 2 мм.

Наличие отверстий усложняет путь теплового потока, сводит к минимуму число “мостиков холода”. При использовании термопрофилей теплопроводность металла снижается до 80-90%. Утепленные минеральной ватой и обшитые гипсокартонным листом наружные стены металлокаркасных зданий демонстрируют отличные тепло- и шумоизоляционные качества.

Профильная труба или стальной профиль – что лучше

Что выбрать для дома на металлокаркасе: профильную трубу или стальной швеллер? Этот вопрос неизменно встает перед большинством строителей, особенно, неопытных. И при ответе на него важно понимать принципиальную разницу между этими двумя деталями.

Для возведения ЛСТК обычно используют трубу с квадратным (100х100 мм) или прямоугольным (80х40 мм) сечением. Благодаря замкнутому контуру, она удобна в работе, но при этом имеет несколько существенных недостатков.

  • Если открытые торцы трубы ничем не защищены, внутри она быстро поддается воздействию влаги, ржавеет.
  • Для соединения труб понадобятся крепежные элементы большой длины. Это повлечет дополнительные денежные расходы.
  • Показатель жесткости труб на изгиб меньше, чем у швеллеров.

Таким образом, использование профильных труб в качестве основного элемента каркаса жилого дома представляется спорным. Однако они прекрасно выполняют функцию стоек при возведении малогабаритных строений – ангаров, гаражей и др.

Строительство дома из металлокаркаса

Возведение металлокаркасных домов в качестве индивидуального жилья, почти ничем не отличается от аналогичных работ по сборке зданий из бруса. Отличаются узловые соединения профилей и используемые крепежи.

Основные соединительные узлы ЛСТК

Стальной каркас состоит из множества узловых соединений, но из них выделяют основные, где качественное крепление особенно важно.

  1. Соединение стоек с фундаментом. Выполняют через опорный элемент с помощью анкерных болтов.
  2. Стропильная ферма, где для сборки комплектующих используют листовые накладки, узловые фасонки, крепежи.
  3. Соединение стропильной фермы и вертикальной стойки каркаса. Для выполнения необходимы все те же крепежи, узловая фасонка и раскос.
  4. Карниз между стеной и кровлей. Сложность здесь заключается в грамотном стыке двух “пирогов” с гидро- и теплоизоляцией.

При работе с древесиной слово “крепеж” стойко ассоциируется с саморезом или гвоздем. Ситуация с металлокаркасом немного иная.

Чем соединять детали металлокаркаса

Один из вариантов соединения двух стальных элементов каркаса – использование самонарезающих винтов со специальной резьбой. Их вставляют в заранее сделанные отверстия и завинчивают.

Обратите внимание: винтовые соединения больше подходят для неразборных конструкций.

Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают.

Также для возведения дома из металлокаркаса можно использовать сварку. Однако это трудоемкий процесс, требующий определенного мастерства. Тонкостенные элементы легко повредить в процессе соединения таким способом.

Итак, металлокаркас – достойная альтернатива традиционному брусу. Стальная конструкция не только не уступает деревянной, но и по некоторым параметрам превосходит ее. Многие виды работ также можно выполнить своими руками. Но чем сложнее проект, тем больше специалистов придется привлечь.

Видео: полный цикл сборки каркаса

Технология монолитного изготовления опалубки обладает рядом преимуществ по сравнению со сборным. Такие конструкции прочнее и легче сборных аналогов на 15-20%, что повышает сейсмическую устойчивость, удешевляет фундамент и сокращает общие сроки строительных работ.

При возведении зданий из монолитной опалубки проектировщики избавляются от кратности размеров и ограничений по форме поверхностей, получают дополнительные возможности для творчества. Высокое качество материалов позволяет получить стены и перекрытия практически готовые к отделке.

В практике изготовления щитовой строительной опалубки такой метод во многих случаях является единственно эффективным. Например, строительство туннелей и различных гидротехнических сооружений.

Важным плюсом является перенос основного производственного процесса на строительную площадку. Основными элементами в этом случае становятся производство бетонных смесей и установка монолитной, щитовой опалубки стен и перекрытий.

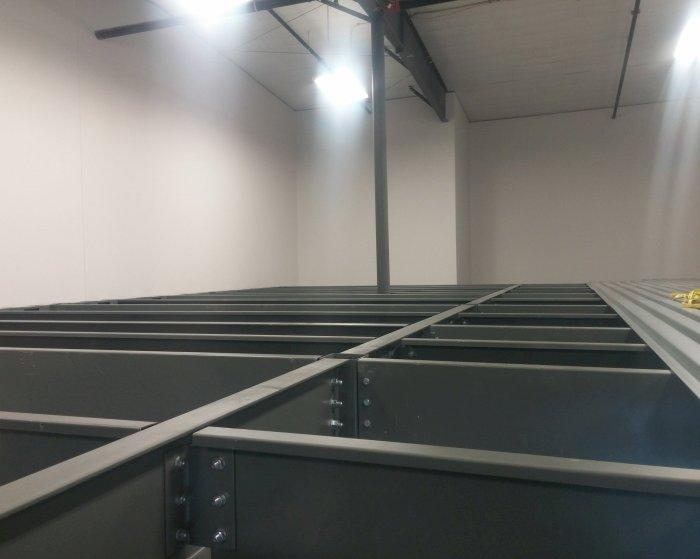

Металлические перекрытия применяются в качестве строительных элементов для возведения зданий различных типов, в том числе и в многоуровневых квартирах и частных многоэтажных домах. Используя металлические балки перекрытия различных типов, можно добиться существенной экономии средств на строительство, без ущерба общей прочности конструкции. К тому же такие изделия из стали весят намного меньше аналогов, а их монтаж выполняется очень быстро — это и цену продукции снижает, и сроки реализации проекта существенно сокращает.

Перекрытие второго уровня в квартире + монтаж цена от 112 000 руб./т

Балки потолочного перекрытия в квартире (с монтажом) цена от 89 400 руб./т

Перекрытие из металлоконструкций в шоуруме (с монтажом) цена от 105 000 руб./т

Перекрытие в частном доме (с монтажом) цена от 91 100 руб./т

Балки перекрытия школы (только изготовление) цена от 62 000 руб./т

Перекрытие потолочное для здания цена от 81 500 руб./т

Типы и особенности металлических перекрытий

Металлоконструкции перекрытий изготавливаются в нескольких типах, в зависимости от их целей использования. Выбор зависит, в первую очередь, от назначения постройки – крупное производственное помещение, многоуровневая квартира, дом, либо просто временное сооружение.

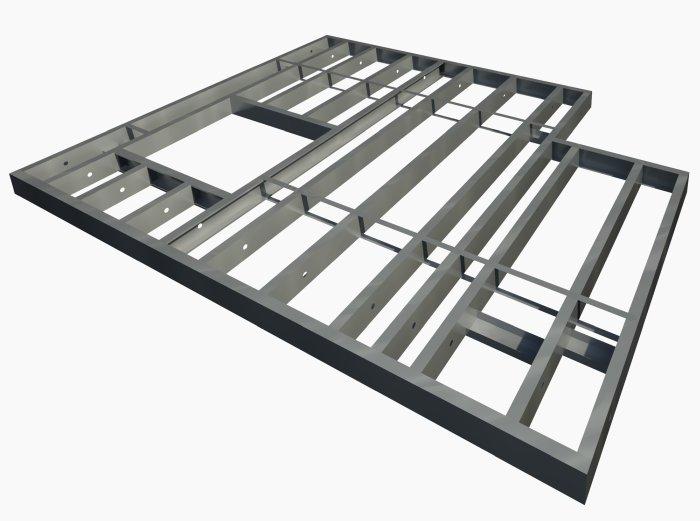

1. Перекрытия из сортового металлопроката

Такие металлические перекрытия хоть и считаются универсальными, но чаще всего используются при возведении крупных объектов, как правило, промышленного назначения. Двутавровое сечение обеспечивает равномерное распределение нагрузки и высокую жёсткость, поэтому проектирование перекрытий промышленных объектов можно проводить с допусками повышенного давления на полы верхних этажей.

Подобные варианты универсальны тем, что существует широкий выбор видов проката, в зависимости от предполагаемых целей использования. В качестве разновидностей чаще всего применяются холодно- или горячекатаный прокат либо просечно-вытяжные листы.

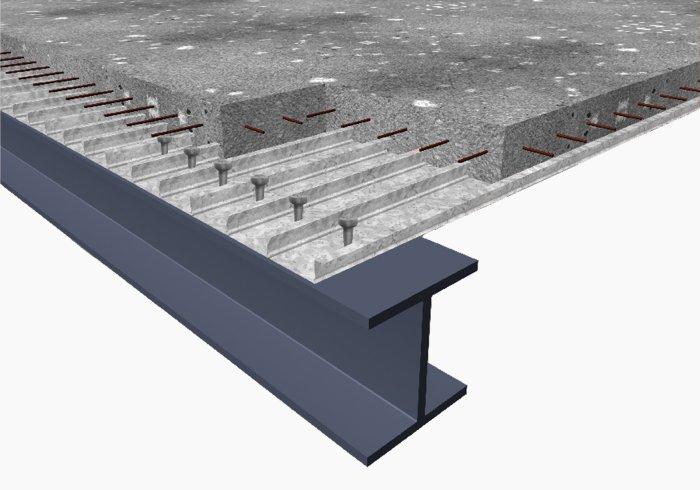

2. Перекрытия с несущими стальными балками

Такие металлические перекрытия довольно просты как в изготовлении, так и в монтаже. Прочность обеспечивается за счёт выдерживания существующих норм по жёсткости материала, а также по правилам распределения нагрузки. На эти металлоконструкции перекрытий можно легко уложить любой тип настила, а сами конструкции могут быть сварными или катаными, в зависимости от сферы применения.

Стальные балки широко используются при возведении высотных зданий большой площади. Применение такого материала увеличивает оперативность создания постройки и позволяет широко использовать возможности по внедрению нестандартных проектов, поскольку балки, в отличие от, например, железобетонных плит, более удобны для работы.

3. Монолитные металлические балки перекрытия

Этот вариант представляет собой набор балок, поверх которого укладываются листы определённого профиля. Использование различных вариантов решетчатых ферм вместо балок, позволяет снизить общий вес конструкции, что очень хорошо подойдёт для строительства домов или перепланировке квартир. Выполняя монтаж перекрытия в квартире можно рассчитывать на общую экономию стройматериалов и в первую очередь бетона и армирующего материала без экономии на прочности.

Изготовление балок перекрытия в виде монолитных конструкций позволяет добиться высокой степени жёсткости при небольшом весе, причём такая технология позволяет оперировать множеством видов профильных форм. Учитывая то, что проект перекрытия в квартире может подразумевать разные степени нагрузки на полы верхних этажей, подобный вариант очень популярный именно для жилых помещений.

Достоинства и недостатки перекрытий из металла

Металлические перекрытия, изготовление которых в последнее время ведётся с использованием современных технологий, отличаются высокой прочностью и простотой в монтаже. В отличие от классических бетонных или деревянных, такие варианты позволяют снизить затраты на стройматериалы, поскольку при повышенных технических характеристиках они значительно меньше в объёмах и проще в изготовлении.

Особенно стоит выделить металлические перекрытия, монтаж которых ведётся в жилых домах или многоуровневых квартирах. Как правило, такие помещения имеют нестандартную планировку, особенно если говорить о таком популярном в последнее время проекте, как постройка лофтов. Деревянные варианты могут быть неприемлемы по тем или иным причинам, а железобетонные и вовсе не удобны в монтаже для комнат с необычным дизайном и планировкой. Именно поэтому как раз металлические перекрытия завоевали большую популярность в подобной сфере использования.

Среди недостатков можно выделить практически единственный – строительные нормы требуют противопожарной защиты подобных элементов. Впрочем, особенной проблемы такое требованием не составляет и все производители могут выполнить не только покрытие изделий огнестойкими сплавами, а и провести антикоррозийную защиту, что значительно увеличит срок службы элементов строительной конструкции.
