Новейшие светодиоды для фонарей

Рассмотрим светодиодную продукцию, начиная от старых 5-мм, до сверхъярких мощных светодиодов мощность которых доходит до 10 Вт.

Чтобы выбрать «правильный» фонарик для своих нужд, нужно разобраться в том какие бывают светодиоды для фонариков и их характеристики.

Какие диоды используются в фонариках?

Мощные светодиодные фонари начались с устройств с матрицей 5-мм.

LED фонари в совершенно разных исполнениях, от карманных до кемпинговых, получили широчайшее распространение в середине 2000-х. Их цена заметно снизилась, а яркость и долгий срок службы от одного заряда батареек сыграли свою роль.

5-ти миллиметровые белые сверхъяркие светодиоды потребляют от 20 до 50 мА тока, при падении напряжения 3.2-3.4 вольта. Сила света – 800 мкд.

Очень хорошо показывают себя в миниатюрных фонариках-брелках. Маленький размер позволяет носить такой фонарик с собой. Питаются они либо от «мини-пальчиковых» батареек, либо от нескольких круглых «таблеток». Часто используются в зажигалках с фонариком.

Вот какие светодиоды в китайских фонариках устанавливаются уже много лет, но их век постепенно истекает.

В поисковых фонарях при большом размере отражателя есть возможность смонтировать десятки таких диодов, но такие решения постепенно отходят на второй план, а выбор покупателей падает в пользу на фонарей на мощных светодиодах типа Cree.

Поисковый фонарь на 5мм светодиодах

Такие фонари работают от батареек типа АА, ААА или аккумуляторов. Стоят недорого и проигрывают как в яркости, так и в качестве современным фонарям на более мощных кристаллах, но об этом ниже.

В дальнейшем развитии фонарей производители перебрали множество вариантов, но рынок качественной продукции занимают фонари с мощными матрицами или дискретными светодиодами.

Какие светодиоды используют в мощных фонариках?

Под мощными фонарями подразумеваются современные фонари различных типов начиная от тех, что размером с палец, заканчивая огромными поисковыми фонарями.

В такой продукции в 2017 году актуальна марка Cree. Это название американской компании. Её продукция считается одной из наиболее передовых в области светодиодной техники. Альтернативой являются LED от производителя Luminus.

Такие вещи значительно превосходят светодиоды с китайских фонариков.

Какие светодиоды Cree в фонариках устанавливаются наиболее часто?

Модели носят название состоящие из трёх четырёх символов, разделённых дефисом. Так диоды Cree XR-E, XR-G, XM-L, XP-E. Модели XP-E2, G2 чаще всего используются для небольших фонариков, а XM-L и L2 – очень универсальные.

Их используют, начиная от т.н. EDC фонарей (для повседневного ношения) – это маленькие фонари размером меньше ладони, до серьёзных поисковых фонарей большого размера.

Давайте рассмотрим характеристики мощных светодиодов для фонариков.

Название	Cree XM-L T6	Cree XM-L2	Cree XP-G2	Cree XR-E
Фото
U, В	2,9	2,85	2,8	3,3
I, мА	700	700	350	350
P, Вт	2	2	1	1
Рабочая температура, °C	Ремонт фонариков

К сожалению цена таких фонариков довольно большая, как и самих диодов. И не всегда есть возможность приобрести новый фонарь, в случае поломки. Давайте разберемся как поменять светодиод в фонарике.

Для ремонта фонарика необходим минимальный набор инструментов:

Чтобы добраться до источника света нужно отвинтить головную часть фонаря, она обычно закреплена на резьбовом соединении.

В режиме проверки диодов или измерения сопротивления проверьте исправность светодиода. Для этого прикоснитесь щупами черным и красным к выводам светодиода, сначала в одном положении, а затем поменяйте местами красный и черный.

Если диод исправен – то в одном из положений будет низкое сопротивление, а в другом – высокое. Таким образом вы определяете, что диод исправен и проводит ток только в одном направлении. Во время проверки диод может излучать слабый свет.

В противном случае в обеих положениях будет короткое замыкание или высокое сопротивление (обрыв). Тогда нужна замена диода в фонаре.

Теперь нужно выпаять светодиод из фонаря и, соблюдая полярность, впаять новый. Будьте внимательны при выборе светодиода, учтите его потребление тока и напряжение, на которое тот рассчитан.

Если вы будете пренебрегать этими параметрами – в лучшем случае фонарик будет быстро садиться, в худшем – драйвер выйдет из строя.

Драйвер – это устройства для питания светодиода стабилизированным током от разных источников. Промышленно изготавливаются драйвера для питания от сети 220 вольт, от автомобильной электросети – 12-14.7 вольт, от Li-ion аккумуляторов, например, типоразмера 18650. Драйвером оборудовано большинство мощных фонарей.

Увеличиваем мощность фонаря

Если вас не устраивает яркость вашего фонаря или вы разобрались как заменить светодиод в фонарике и захотели его модернизировать, прежде чем покупать сверхмощные модели изучите основные принципы работы LED и ограничения в их эксплуатации.

Диодные матрицы не любят перегрева – это главный постулат! А замена светодиода в фонарике на более мощный может привести к такой ситуации. Обратите внимание на модели, в которые устанавливаются более мощные диоды и сравните со своей, если они подобны по размерам и конструктиву – меняйте.

Если ваш фонарь меньше — потребуется дополнительное охлаждение. Подробнее о изготовлении радиаторов своими руками мы писали здесь.

Если вы попытаетесь установить в миниатюрный фонарик-брелок такой гигант, как Сree MK-R, он у вас быстро выйдет из строя от перегрева и это будут зря потраченные средства. Незначительное повышение мощности (на пару ватт) допустимо без модернизации самого фонарика.

В остальном процесс замены марки светодиода в фонарике на более мощную – описан выше.

Фонари Police

Они зарекомендовали себя на протяжении многих лет и с каждой новой моделью этих фонарей спрос не утихает. Новинкой на отечественном рынке стала модель с электрошокером.

LED фонарик Police с шокером

Такие фонари ярко светят и могут выступать в роли средства самообороны. Однако и в них случаются проблемы со светодиодами.

Как заменить светодиод в фонарике Police

Широкий модельный ряд очень трудно охватить в рамках одной статьи, но можно дать общие рекомендации по ремонту.

1. При ремонте фонаря с электрошокером будьте аккуратны, желательно используйте резиновые перчатки, чтобы избежать удара током.
2. Фонари с пылевлагозащитой собраны на большом количестве винтов. Они отличаются по длине, поэтому делайте пометки откуда вы выкрутили тот или иной винт.
3. Оптическая система фонарика Police позволяет регулировать диаметр светового пятна. При разборке на корпусе сделайте отметки в каком положении стояли детали перед снятием, иначе будет трудно поставить блок с линзой обратно.

Замена светодиода, блока преобразователя напряжения, драйвера, аккумулятора возможна с применением стандартного набора для пайки.

Какие светодиоды стоят в китайских фонариках?

Многие товары сейчас покупаются на aliexpress, где можно найти как оригинальную продукцию, так и китайские копии, которые не соответствуют заявленному описанию. Цена за такие приборы бывает сопоставимой с ценой на оригинал.

В фонарике, где заявлен светодиод Cree, его может на самом деле не быть, в лучшем случае будет стоять диод откровенно другого типа, в худшем такой, который внешне будет трудно отличим от оригинала.

Что это может за собой повлечь? Дешевые светодиоды выполняются в низкотехнологичных условиях и не выдают заявленной мощности. Имеют низкий КПД, от того у них усиленный нагрев корпуса и кристалла. Как уже было сказано, что перегрев – самый злой враг для Led приборов.

Так происходит потому, что при нагревании через полупроводник увеличивается ток, вследствие чего нагрев становится еще сильнее, мощности выделяется еще более, лавинообразно это приводит к пробою или обрыву светодиода.

Если постараться и потратить время на поиск информации, можно определить оригинальность продукции.

Сравните оригинал и подделку cree

LatticeBright – это китайский производитель светодиодов, который делает продукцию очень похожей на Cree, наверное это совпадение дизайнерской мысли (сарказм).

Сравнение китайской копии и оригинала Cree

На подложках эти клоны выглядят следующим образом. Можно заметить разнообразие форм подложек для светодиодов, производимое в китае.

Определение подделки по подложке для LED

Подделки изготавливаются довольно умело, многие продавцы не указывают об этом «бренде» в описании товара и о том, где произведены светодиоды для фонарей. Качество таких диодов не самое худшее среди китайского барахла, но и далеко от оригинала.

Установка светодиода вместо лампы накаливания

У многих в старых вещах пылятся коногонки или фонари на лампе накаливания и вы можете легко сделать его светодиодным. Для этого есть либо готовые решения, либо самодельные.

С помощью разбитой лампочки и светодиодов, если добавить немного смекалки и припоя, можно сделать отличную замену.

Железный бочонок в данном случае нужен для улучшения отвода тепла от LED. Далее нужно припаять все детали друг к другу и закрепить клеем.

При сборке будьте аккуратны – избегайте замыкания выводов, в этом поможет термоклей или термоусадочная трубка. Центральный контакт лампы нужно распаять – образуется отверстие. Продеть через него вывод резистора.

Дальше нужно припаять свободный вывод светодиода к цоколю, а резистора к центральному контакту. Для напряжения 12 вольт нужен резистор 500 Ом, а для напряжения в 5 В – 50-100 Ом, для питания от Li-ion 3.7В аккумулятора – 10-25Ом.

Как сделать из лампы накаливания светодиодную

Подобрать светодиод для фонарика гораздо сложнее чем его заменить. Нужно учитывать массу параметров: от яркости и угла рассеивания, до нагрева корпуса.

Кроме того, нельзя забывать об источнике питания для диодов. Если вы освоите все описанное выше – ваши приборы будут светить долго и качественно!

• Цена: $15

• Перейти в магазин

Я купила на тао фонарик, который на фото был просто ну очень классным, но на самом деле, у него классным оказался только корпус и отражатель, всё остальное пришлось переделывать.

Я не планировала писать обзор, поэтому не все фото качественные и не все этапы переделки удалось зафиксировать навечно. Начну с фонарика. Он такой солидный, корпус качественный, но светил очень плохо, светодиод стоял малюсенький, и потреблял он ток всего 100 миллиампер. Аккумуляторы в комплекте были всего лишь на 900мАч, хотя на них и было нарисовано 2800мАч. Фонарь покупала в официальном магазине бренда Players, скретч код проверку оригинальности проходит, так что они просто продают такую какашку. Но за 58 юаней, это $9, я получила качественный корпус и отражатель, это уже ничего.

Совсем в начале, я хотела сделать фонарик с нуля, купила отражатель и начала сама точить корпус. Но получилось очень некрасиво, судите сами.

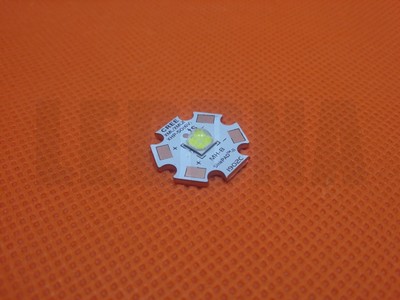

Но светодиод был уже куплен и даже получен на почте, не выкидывать же. Поэтому подумала, а давай куплю хороший корпус для фонаря и переделаю на свой диод? На тао отдельно корпусы под этот диод не удалось найти, но сам готовый фонарь был сравнительно недорог, вот и купила я его. Если вас интересуют фото от продавца, можете смотреть тут, но все они фейк, он такого света не давал. detail.tmall.com/item.htm? >
Разбираем и смотрим что внутри, а внутри мало чего есть.

Убираем всё, и делаем держатель, на который поставлю светодиод, а сам держатель на термопасте ставится в корпус.

Убрала все детали с старой платы, теперь она только пружинку "+" контакта держать будет.

Для питания светодиода собрала драйвер на микросхеме MP1482 (для очень умных, весёлых и просто любопытных, я знаю что это не драйвер для светодиода, но я использовала то что у меня было, и работает он прекрасно). Использовала стандартную схему, с небольшими доработками. Резистор R1 подобрала так, чтоб при питании от 2х 18650, ток через светодиод не превышал 1.7А.

Плата с преобразователем через термопасту крепится на алюминиевое основание, но можно было и без термопасты, микросхема нагрелась не выше 45С за 15 минут работы.

Заодно поменяла и кнопку включения, она была без фиксаций, а я поставила обычную, с фиксацией.

Переделала держатель аккумуляторов, теперь аккумуляторы соединены последовательно. Аккумуляторы применяю KeepPower 3500mAh с платой защиты.

Собираю всё вместе и включаю, работает!

Светит очень ярко, луч получился немножко широкий, наверное, надо было светодиод поглубже в отражатель поставить, но ничего, мне и так хватает. А с чем сравнить? я свой фонарь, который и фонарь, и зарядка и повербанк, потеряла, поэтому, взяла папин фонарь, он вот такой, 18650, 3 режима, зум, всё как обычно.

Жду не дождусь, когда потемнеет, чтоб на улице попробовать 🙂 настал вечер, и я вышла во двор с фонариком. У меня и у фонаря был головокружительный успех, все соседи интересовались, а что же это такое, дай подержать, где купила, а мне сделаешь? и так далее) Хотела сфотографировать примеры как он светит, но у нас в дворе деревья, открытого места нет, через 20-30 метров везде что-то стоит, а на 20-30 метров фонарь делает ярко, как днём. Поэтому, поднялась к соседке на 8-ой этаж и стала фотографировать оттуда, но оказалось, что без штатива это очень сложное дело. Получилось не совсем так, как я хотела.

Расстояние 80 метров, без фонаря.

Папин фонарь, на минимальном зуме.

Расстояние 160 метров, без фонаря.

Папин фонарь на максимальном зуме.

Я переделкой очень довольна, фонарь светит хорошо, свет у светодиода мягкий, без синеватости, за 15 минут работы фонарь нагрелся до 42С в передней его части, больше ждать у меня терпения не хватило).

Американская компания CREE является ведущим производителем твердотельных источников света. Разработанные и выпускаемые ею светодиоды семейства XLamp серий XR, XP, MC отличаются высокой эффективностью и экономичностью, что позволяет создавать на их основе современные технологичные и экологически безопасные осветительные приборы.

Итак немного расшифруем обозначения.

Например на фонаре написано: светодиод CREE XP-E R2

CREE — естественно название производителя диода

XR-E, у CREE бывает XP-E, XP-G, у других фирм встречается P4, P7 и т.д. — это обозначение самого диода.

R2 — бин яркости. Бин показывает, сколько люмен выдает светодиод при потреблении 1 ватта энергии, для светодиода это ток 350 мА. В английском языке этот параметр называется flux bin. На сегодняшний момент встречаются Q2, Q3, Q4, Q5, R2, R3, R4, R5, S2. В таблице ниже видно, сколько люмен с какого диода можно получить.

Q2-Q5 и R2 есть у XR-E диодов, у R2, R3 — есть у XP-E, R4-R5 и S2 — только у XP-G.

В чем основная разница, кроме яркости?

XR-E — самый старый и встречающийся только моделях фонарей, которые довольно давно на рынке. XR-E внешне очень легко определить, у него большая полусфера покрывает диод, сам кристалл больше чем у последующих серий (для сравнения на XP серии это такая себе капелька, размер XP-E по сравнению с XR-E был сокращён на 80%. XP-E от XP-G отличается тем, что у Е — три полоски на диоде, у G серии — четыре, получается что площадь XP-G выше.

Следовательно, в одинаковых по размеру, строению отражателях самый дальнобойный является XP-E, так как у него самый маленький кристалл, и, самый маленький источник света, так как его легко сфокусировать в узкий луч, потом XR-E, а самый широкий луч у XP-G, не из-за размера кристалла, а из-за сложности фокусировки, об этом ниже.

Если диоды расположить по энергоэффективности от самого слабого к самому яркому, то получим XR-E — XP-E — XP-G, где последний самый энергоэффективный, см. таблицу ниже.

Казалось бы, если есть самый яркий и самый новый и эффективный диод XP-G, то почему все известные и уважаемые производители фонарей не спешат переходить на этот диод. Причина проста. Каждый диод требует специально спроектированный отражатель для получения приемлемого светового пучка.

Рассмотрим все серии. Если посветить фонарем на ровную стену, то увидим следующие артефакты:

У XP-E — идеальная картинка без каких-либо недостатков: хорошо и равномерно сфокусированный центральный пучок и ровная боковая засветка без провалов.

У XP-G при фокусировке с помощью отражателя может наблюдаться так называемая дырка от бублика, когда центральный пучок света представляет собой бублик с заметным потемнением внутри. Это не вина производителей фонарей, а особенность диода. Поэтому такие фирмы как Fenix, Jetbeam, Nitecore, Zebra, 4sevens не спешили обновлять свой модельный ряд, а другие в гонке за новинками либо ставили сильно текстурированный отражатель, либо вообще просто применяли отражатели для других типов диодов. Все это негативно отражается на фокусировке луча и дальнобойности фонарей. По мнению многих экспертов фонари на этом типе диодов проигрывают по дальности старым моделям на XP-E и XR-E.

XM-L — является настоящим шедевром данной компании! Это новейшая разработка 2011 года! С момента изобретения данного светодиода 95% мощных фонарей строятся именно на нем! Данный диод обладает выдающимися характеристиками. Его яркость достигает до 1000 люмен при токе 3А !

В таблице представлены характеристики светодиодов, применяемые в фонарях.
