Назовите способы добычи нефти

Содержание

1. Насосная добыча — наиболее распространённый способ добычи нефти с помощью штанговых скважинных насосов и погружных центробежных электронасосов.

2. Фонтанная добыча — способ, при котором подъем жидкости или газа на поверхность происходит под действием пластовой энергии.

а из добычной она под давлением льется и ее выкачивают

Нефть и газ — основа топливно-энергетического хозяйства всех развитых стран, богатейшее химическое сырье. Добыча нефти и газа — это сложный и многогранный процесс, насыщенный техническими устройствами. Оператор по добыче нефти и газа должен быть механиком широкого профиля и знать электротехнику, автоматику и основы электроники, хорошо разбираться в геологии и бурении.

Нефтепромысловая геология.

Нефтегазоносные пласты залегают на значительных глубинах, и для доступа к ним бурят скважины. Скважина — это цилиндрическая горная выработка весьма большой глубины и малого диаметра. Бурение всех разведочных и части эксплуатационных скважин ведется с отбором керна. Керн — это столбик выбуренной породы. По кернам изучают физические и химические свойства пород, слагающих пласты. Исследуют состав насыщающих эти пласты жидкостей и газов. Вместе с изучением керна, проводятся геофизические исследования скважин. Это позволяет точно определить геологический разрез, подсчитать запасы нефти и газа.

Для крепления скважины и разобщения пластов опускают колонны металлических труб:

Направление
Кондуктор
Эксплуатационную колонну.

Пространство между стенками скважины и трубами цементируют до устья скважины. Для сообщения скважины с продуктивным пластом колонну перфорируют, проделывая десятки отверстий. Нефть и газ скапливаются в проницаемых породах, пористых или трещиноватых, ограниченных сверху и снизу породами непроницаемый.

Нефтяных озер в пластах не существует.

Залежи обладают запасом пластовой энергии, вид который определяет режим залежи. В чистом виде можно выделить следующие режимы:

Водонапорный — здесь источником пластовой энергии служит напор краевых или подошвенных вод.
Газонапорный — источником пластовой энергии является давление газовой шапки.
Растворенного газа — источником пластовой энергии служит энергия газа, растворенного в нефти.
Упругий — источник пластовой энергии — упругие свойства пласта и насыщающих его жидкостей и газов.
Гравитационный — активно проявляется в круто падающих в пластах. Приток нефти в скважину идёт за счёт силы тяжести.

В природе эти режимы встречаются в различных сочетаниях.

Способы добычи нефти и газа.

Нефть добывают фонтанным, или одним из механизированных способов. Выбора способа определяется величиной пластовой энергии, а также геолого-технической характеристикой скважины.

Фонтанный способ

При фонтанном способе добычи, нефть самотеком устремляется по насосно-компрессорным трубам на поверхность. Скважину герметизируют фонтанной арматурой. Она служит для отвода нефти и газа в сборной нефтепровод и для регулирование дебита скважины, позволяет вести промысловые исследования. При истощении или недостатке пластовой энергии, нефть добывают механизированным способом.

Газлифтный способ

При газлифтной или компрессорной добыче, подъем нефти осуществляется сжатым газом, который нагнетают в скважину с поверхности. Газлифтный подъемник — это колонна насосно-компрессорных труб с пусковыми и рабочими клапанами. Газ через клапаны поступает в трубы и увлекает нефть наверх. Дебит скважины регулируется изменением объема закачки газа. Устьевая арматура газлифтных скважин — та же, что и у фонтанной. Но дополнительно подводится газовая линия для закачки газа в скважину. Газлифтный способ имеет сравнительно ограниченное применение.

Добыча нефти штанговыми глубинными насосами.

Наиболее распространена добыча нефти штанговыми насосами. Они могут работать на глубинах до двух с половиной тысяч метров. Возвратно-поступательные движения плунжеру насоса передается от станка качалки через колонну насосных штанг.

Ознакомимся с принципом работы этого насоса. При ходе плунжера вверх, открывается всасывающий клапан, и нефть из скважины заполняет цилиндр насоса. При опускании плунжера, закрывается всасывающий клапан и открывается нагнетательный. Нефть из цилиндра перетекает в колонну компрессорных труб и далее через устьевую арматуру — в нефтепровод.

Диаграмма нагрузок снятая в точке подвеса штанг и называемая динамограммой, позволяет оценивать работу насоса, а также дебит скважины.

Добыча нефти электроцентробежными насосами.

Погружные электроцентробежные насосы выпускаются на производительность от 40 до 700 кубометров в сутки, с напором до 1700 м. Наземное оборудование установки состоит из устьевой арматуры, автотрансформатора и станции управления. Многосекционный центробежный насос имеет от 80 до 400 секций.

Вместе с маслонаполненным двигателем и гидрозащитой, насос опускается в скважину. Монтаж и проверка погружного электронасоса ведется непосредственно перед спуском, прямо на устье скважины. Питание к электродвигателю подается по бронированному герметичному кабелю. В сборе длина подземной части установки достигает 30 метров и более.

Ознакомимся с принципом работы такого насоса. Через приемный фильтр пластовая жидкость поступает на вход первого рабочего колеса. Накапливая энергию, поток проходит все ступени насоса, выбрасывается в полость насосно-компрессорных труб и через устьевую арматуру — в нефтепровод. Частые остановки и пуски погружного насоса — нежелательны.

При обслуживании скважин, оператор обходит их по установленному маршруту и проверяет состояние наземного оборудования. Оператор снимает показания приборов, осматривает устьевое оборудование и отбирает пробы жидкости. По заданию мастер снимает динамограммы. Оператор участвует в работах по депарафинизации скважин, передает диспетчеру информацию с объектов, готовит скважины к ремонту.

Замену подземного оборудования скважин, производит бригада текущего ремонта. Более сложные ремонты, такие как время такие как работа с пластом, извлечение аварийного оборудования, или переход на другие горизонты, выполняют бригады капитального ремонта скважин.

Персонал промыслов должен знать и строго соблюдать правила охраны труда и требования инструкции по эксплуатации оборудования.

Промысловый сбор нефти и газа

Вся продукция скважин поступает на автоматизированные групповые замерные установки. Установка "Спутник" позволяет измерять суточный дебит скважины от 5 до 400 кубометров. К ней может подключаться до 14 скважин. Перед входом в технологический блок установки, его необходимо провентилировать.

Установка работает следующим образом — нефть от скважин поступает на многоходовой переключатель, который по заданной программе подключает одну из скважин на замер. В двухемкостном замерном сепараторе, отделившийся газ уходит в общий коллектор, а жидкость накапливается в нижней емкости. По мере ее накопления, поплавок, через систему рычагов, запирает заслонкой газовую линию и в сепараторе повышается давление. Этим избытком давления, жидкость из сепаратора вытесняется через расходомер в общий коллектор.

Результаты замера фиксируются в блоке управления, и по системе телемеханики предаются на диспетчерский пульт промысла. От установки "Спутник", продукции скважин поступает на дожимные насосные станции. На дожимных станциях, в нефтегазовых сепараторах происходит разделение газа и нефти.

Принцип работы такого аппарата следующий — перед входом в сепаратор, свободный газ из трубопровода отводится в газовую часть сепаратора. Жидкость растекается по полкам, где в тонком слое идет окончательное отделение газа. Через каплеотбойники газ уходит в газосборный коллектор, и далее поступает в приемные сепараторы газокомпрессорных станций, где его осушают от конденсата.

Компрессорными агрегатами станции, газ перекачивается на газоперерабатывающие заводы. Как ценнейшее углеводородное сырье, попутный газ должен полностью собираться для использования в народном хозяйстве. Нефть из нефтегазовых сепараторов накапливается в буферных емкостях и отсюда в автоматическом режиме откачивается на товарные парки. При этом на дожимных станциях ведется учет добычи нефти по бригадам, а на товарном парке учитывается добыча по промыслу в целом.

Промысловая подготовка нефти.

Нефти, кроме газа, сопутствуют вода и растворенные соли. А сама нефть содержит легкие фракции, способные испаряться. Для сокращения потерь нефти при транспортировке и хранении, и для снижения затрат на транспорт, проводят подготовку нефти на промысле, на месте ее добычи. После сепаратора второй ступени на товарных парках, продукция промысла поступает в технологические резервуары для частичного обезвоживания.

Рассмотрим работу такого резервуара. Водонефтяная смесь, через распределитель поступает в нижнюю часть резервуары. Нефть всплывает наверх а вода накапливается внизу, и затем направляется в очистные сооружения. Частично обезвоженная нефть из технологических резервуаров перетекает в буферные, откуда подается на установки комплексной подготовки нефти. На этих установках, нефть нагревают в теплообменниках и вводят в отстойники для обезвоживания. Из отстойников нефть вводят в дегидраторы — шаровые или горизонтальные. Здесь в электрическом поле высокого напряжения, нефть полностью очищается от солей и воды .

Обессоленную нефть стабилизируют, то есть отбирают из неё широкую фракцию легких углеводородов. Для этого нефть дополнительно разогревают в печах до парожидкого состояния и вводят в стабилизационную колонну. В результате сложных физических процессов, в колонне происходит отделение легких углеводородов, которые отбираются из верхней части установки. После охлаждения и конденсации , широкую фракцию разделяют в бензосепараторах на жидкую и газовую фазы. Газ используют на промыслах как топливо, а жидкая фракция направляется на нефтехимические заводы.

Стабильная нефть из нижней части колонны проходит через теплообменники где охлаждается, отдавая избыточное тепло сырой нефти, поступающей на подготовку. Наконец через узлы коммерческого учета товарных парков, стабильная нефть сдается нефтепроводным управлениям.

Вода, отделившаяся при подготовке нефти, идет на очистные сооружения. Обычно это резервуары с водоотталкивающим фильтром. Неочищенная вода вводится в верхнюю часть резервуара, прямо в фильтр, которым служит нефтяной слой. Капельки нефти и механические примеси удерживаются в слое. По мере накопления, нефть возвращается на подготовку.

Очищенная вода через узлы учета откачивается на кустовые насосные станции. Здесь, насосами высокого давления воду закачивают через нагнетательные скважины в продуктивный пласт, для восполнения пластовой энергии.

Объекты нефтегазодобычи многочисленны, технически сложны и разобщены территориально. Они работают в непрерывных режимах. Управление процессом нефтегазодобычи требует постоянного контроля, и быстрого принятия разнообразных решений. Только автоматизированные системы управления делают возможной слаженную работу всех технологических звеньев промысла.

Нефть, газ и промысловые сточные воды способны активно загрязнять окружающую среду. Меры по охране природы предусматриваются при проектировании и осуществляются при обустройстве и разработке нефтяных и газовых месторождений. Строгое соблюдение этих мер обеспечивает надежную защиту природной среды от вредных воздействий.

Читайте также:

IV. Способы деления окружностей.
Абсолютные и средние показатели вариации и способы их расчета
АНАЛИЗ КАЧЕСТВА НЕФТИ, НЕФТЕПРОДУКТОВ И
Анализ состояния разработки залежей нефти и газа
Аттестация методов квалификационной оценки нефти и топлив
В прошлой главе мы обсуждали способы контроля мыслей.
Виды и способы хранения машин
Виды средних и способы их вычисления
ВНП и способы его измерения
Водные ресурсы земли. Качество воды. Загрязнители волы и способы ее очистки
Возможные неисправности и способы их выявления
Возможные неисправности и способы их устранения

Применение

Свойства

Нефть — жидкость от светло-коричневого (почти бесцветная) до темно-бурого (почти черного) цвета (хотя бывают образцы даже изумрудно-зеленой нефти).

Средняя молекулярная масса 220-300 г/моль (редко 450-470). Плотность 0,65-1,05 (обычно 0,82-0,95) г/см³; нефть, плотность которой ниже 0,83, называется легкой, 0,831-0,860 — средней, выше 0,86 — тяжелой.

Нефть — легковоспламеняющаяся жидкость; температура вспышки от −35 до +121 °C (зависит от фракционного состава и содержания в ней растворенных газов). Нефть растворима в органических растворителях, в обычных условиях не растворима в воде, но может образовывать с ней стойкие эмульсии. Всего в нефти обнаружено более 50 элементов. В технологии для отделения от нефти воды и растворенных в ней солей проводят обезвоживание и обессоливание.

Сырая нефть непосредственно почти не применяется. Для получения из нее технически ценных продуктов, главным образом моторных топлив, растворителей, сырья для химической промышленности, ее подвергают переработке. Нефть занимает ведущее место в мировом топливно-энергетическом балансе: доля ее в общем потреблении энергоресурсов составляет 48 %. В перспективе эта доля будет уменьшаться вследствие возрастания применения атомной и иных видов энергии, а также увеличения стоимости и уменьшения добычи.

Нефть уникальна именно комбинацией качеств: высокая плотность энергии (на 30 % выше, чем у самых качественных углей), нефть легко транспортировать (по сравнению с углем, например).

Истощение ресурсов нефти, рост цен на нее и др. причины вызвали интенсивный поиск заменителей жидких топлив.

Различают следующие способы извлечения нефти из пробуренных скважин (табл. 4.5):

— УЭЦН (установки электроцентробежных насосов);

— ШСН (штанговые скважинные насосы) и другие.

Способы извлечения нефти из пробуренных скважин, применяемые в РФ

Способы добычи	Число скважин, %	Добыча нефти, %
1. Фонтанный	8,8	19,5
2. Газлифтный	4,3	11,6
3. УЭЦН	27,4	52,8
4. ШСН	59,4	16,1

1. Фонтанный способ извлечения нефти из пробуренных скважин.Возможно, у многих из нас отложились в памяти кадры из старых советских фильмов о первых добытчиках сибирской нефти: буровая установка, сверху бьет фонтан нефти, кругом бегают радостные люди и умываются первой нефтью. Нужно сказать, что с того времени много что изменилось. И если сейчас возле буровой вышки появится фонтан нефти, то возле нее будут бегать много людей, но они не будут радоваться, а больше будут озабочены тем, как предотвратить этот выброс. Найденная нефть находится под землей под таким давлением, что при прокладке к ней пути в виде скважины она устремляется на поверхность. Как правило, фонтанируют скважины только в начале своего жизненного цикла, т.е. сразу после бурения. Через некоторое время давление в пласте снижается и фонтан иссякает. Несмотря на это, эксплуатация скважины продолжается, так как под землей остается более 80 % нефти.

Если скважина эксплуатируется фонтанным способом, то на поверхности устанавливают специальное оборудование – фонтанную арматуру. С помощью фонтанной арматуры можно регулировать добычу нефти – уменьшать или совсем остановить.

После того, когда скважина начнет давать совсем мало нефти (как определят специалисты), ее переведут на другой способ эксплуатации.

2. Газлифтный способ извлечения нефти из пробуренных скважин(рис. 4.28). После прекращения фонтанирования из-за нехватки пластовой энергии переходят на механизированный способ эксплуатации скважин, при котором вводят дополнительную энергию извне (с поверхности). Одним из таких способов, при котором вводят энергию в виде сжатого газа, является газлифт.

Газлифт (эрлифт) — система, состоящая из эксплуатационной (обсадной) колонны труб и опущенных в нее насосно-компрессорной трубы (НКТ), в которой подъем жидкости осуществляется с помощью сжатого газа (воздуха). Иногда эту систему называют газовый (воздушный) подъемник. Способ эксплуатации скважин при этом называется газлифтным.

По схеме подачи от вида источника рабочего агента — газа (воздуха) различают компрессорный и бескомпрессорный газлифт, а по схеме действия — непрерывный и периодический газлифт.

В затрубное пространство нагнетают газ высокого давления, в результате чего уровень жидкости в нем будет понижаться, а в НКТ — повышаться. Когда уровень жидкости понизится до нижнего конца НКТ, сжатый газ начнет поступать в НКТ и перемешиваться с жидкостью. В результате, плотность такой газожидкостной смеси становится ниже плотности жидкости, поступающей из пласта, а уровень в НКТ будет повышаться. Чем больше будет введено газа, тем меньше будет плотность смеси и тем на большую высоту она поднимется. При непрерывной подаче газа в скважину жидкость (смесь) поднимается до устья и изливается на поверхность, а из пласта постоянно поступает в скважину новая порция жидкости.

Дебит газлифтной скважины зависит от количества и давления нагнетания газа, глубины погружения НКТ в жидкость, их диаметра, вязкости жидкости и т.п.

Конструкции газлифтных подъемников определяются в зависимости от числа рядов насосно-компрессорных труб, спускаемых в скважину, и направления движения сжатого газа. По числу спускаемых рядов труб подъемники бывают одно- и двухрядными, а по направлению нагнетания газа — кольцевыми и центральными.

При однорядном подъемнике в скважину спускают один ряд НКТ. Сжатый газ нагнетается в кольцевое пространство между обсадной колонной и насосно-компрессорными трубами, а газожидкостная смесь поднимается по НКТ, или газ нагнетается по насосно-компрессорным трубам, а газожидкостная смесь поднимается по кольцевому пространству. В первом случае имеем однорядный подъемник кольцевой системы, а во втором — однорядный подъемник центральной системы.

Газлифтный (компрессорный) способ эксплуатации скважин, в первую очередь, выгодно использовать на крупных месторождениях при наличии скважин с большими дебитами и высокими забойными давлениями после периода фонтанирования. Этот способ может быть применен в наклонно направленных скважинах и скважинах с большим содержанием мехпримесей в продукции, т.е. в условиях, когда за основу рациональной эксплуатации принимается межремонтный период (МРП) работы скважин.

Смесь

Воздух

Смесь

Воздух

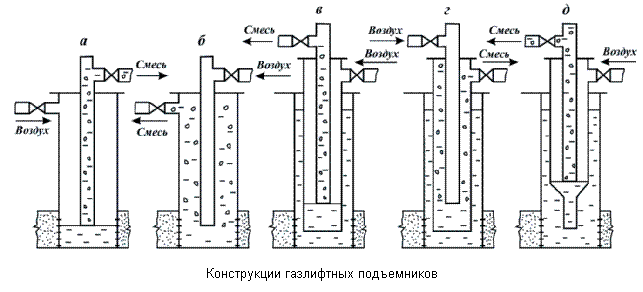

Рис. 4.28. Конструкции газлифтных подъемников

При наличии вблизи газовых месторождений (или скважин) с достаточными запасами и необходимым давлением используют бескомпрессорный газлифт для добычи нефти. Эта система может быть временной мерой — до окончания строительства компрессорной станции. В данном случае система газлифта остается практически одинаковой с компрессорным газлифтом и отличается только иным источником газа высокого давления.

Технико-экономический анализ, проведенный при выборе способа эксплуатации, может определить приоритет использования газлифта в различных регионах страны с учетом местных условий. Так, большой МРП работы газлифтных скважин, сравнительная простота ремонта и возможность автоматизации предопределили создание больших газлифтных комплексов на Самотлорском, Федоровском, Правдинском месторождениях в Западной Сибири. Это дало возможность снизить потребность в необходимых трудовых ресурсах региона и создать необходимые инфраструктуры (жилье и т.д.) для рационального их использования.

3. Извлечение нефти из пробуренных скважин с помощью УЭЦН (рис. 4.29). В общем случае эти установки носят название погружные электронасосы. В первом случае — это установки центробежных электронасосов

Рис. 4.29. Извлечения нефти из пробуренных скважин с помощью УЭЦН

(УЭЦН), во втором — установки погружных винтовых электронасосов (УЭВН). Скважинные центробежные и винтовые насосы приводятся в действие погружными электродвигателями. Электроэнергия подводится к двигателю по специальному кабелю. Установки ЭЦН и ЭВН довольно просты в обслуживании, так как на поверхности имеется станция управления и трансформатор, не требующие постоянного ухода. При больших подачах УЭЦН имеют достаточный КПД, позволяющий конкурировать этим установкам со штанговыми установками и газлифтом. При этом способе эксплуатации борьба с отложениями парафина проводится достаточно эффективно с помощью автоматизированных проволочных скребков, а также путем нанесения покрытия на внутреннюю поверхность насосно-компрессорной трубы. Межремонтный период работы УЭЦН в скважинах достаточно высок и достигает 600 суток.

4. Извлечение нефти из пробуренных скважин с помощью штангового скважинного насоса(ШСН) (рис. 4.30). У обывателя при разговоре о нефтяном деле возникает образ двух станков – буровой вышки и станка-качалки. Изображения этих устройств часто можно видеть на эмблемах, плакатах, гербах нефтяных городов и так далее. Внешний вид станка-качалки известен всем.

Станок-качалка — один из элементов эксплуатации скважин штанговым насосом. По сути, станок-качалка является приводом штангового насоса, расположенного на дне скважины. Это устройство по принципу действия очень похоже на ручной насос велосипеда, преобразующий возвратно-посту-пательные движения в поток воздуха. Нефтяной насос преобразует возвратно-поступательные движения от станка-качалки в поток жидкости, которая по насосно-компрессорным трубам (НКТ) поступает на поверхность.

Рис. 4.30. Схема извлечения нефти из пробуренных скважин
