Данный обзор посвящен добротному недорогому мультиметру фирмы UNI-T. Модель UT61 — это серия цифровых мультиметров среднего ценового уровня, разработанных для многофункциональных измерений, отличает прибор высокая точность, надёжность и автоматический выбор диапазона измерений. Производят и продают его уже 4 года (примерно с 2013-го), и с тех пор он полюбился многим радиолюбителям. Периодически производители меняют прошивку и вносят незначительные конструктивные изменения. Особенно хочется отметить возможность подключение к ПК и передачу на него всех измеряемых данных. Цена 2017 года на сайте Алиэкспресс около 50$ (3000 рублей). Вот основные преимущества:

• Большой ЖК-экран;
• Высокое разрешение аналоговый дисплей указатель;
• Полный спектр защит от перегрузки;
• Удержания данных, пиковое значение измерения;
• Индикатор низкого заряда батареи, режим сна;
• Внешний интерфейс RS-232C и USB кабель.

UT61 может измерять AC/DC напряжение и ток, сопротивление, диоды, емкость, частота, температура, hFE транзистора, уровень электромагнитной индукции и другие.

Прибор соответствует стандарту IEC61010: CAT. III 1000 В, CAT. IV 600 В; он широко используются в промышленном производстве, технологических исследованиях и разработке РЭА.

Кратко о серии мультиметров UNI-T UT61

• — измеряет постоянное напряжение до 1000V с точностью 0.5%+1 (UT61E точность 0.1%+2)
• — измеряет переменное напряжение до 750V с точностью 1.0%+3 (UT61E точность 0.8%+10)
• — измеряет постоянный ток до 10А с точностью 1.0%+2 (UT61E точность 0.5%+10)
• — измеряет переменный ток до 10А с точностью 1.2%+5 (UT61E точность 0.8%+10)
• — имеют автоматический или ручной выбор предела измерения на выбор
• — могут проверять диоды
• — имеют прозвонкупищалку
• — имеют сохранение результата (data hold)
• — могут общаться с компьютером (вывод данных измерений в программе производителя)
• — имеют подсветку дисплея
• — имеют встроенную подставку и обрезиненный корпус
• — функцию MinMax отображения максимальных и минимальных значений
• — имеют функцию относительных измерений — удобно чтобы убрать влияние щупов
• — имеют имитатор стрелочного измерения
• — имеют индикатор разряженной батареи
• — имеют функцию автовыключения

Чем отличаются модели по буквам

1. UT61A — Сопротивление до 40 МОм точность 1.0%+2. Емкость до 4000 мкФ точность 3.0%+5. Частота до 10 МГц точность 0.1%+4
2. UT61B — Сопротивление до 40 МОм точность 1.0%+2. Емкость до 4000 мкФ точность 3.0%+5. Частота до 10 МГц точность 0.1%+4. Температура -40°C

1000°C с точностью 1.2%+3
UT61C — Сопротивление до 60 МОм точность 1.0%+2. Емкость до 4000 мкФ точность 3.0%+5. Частота до 10 МГц точность 0.1%+4. Температура -40°C

1000°C с точностью 1.2%+3

UT61D — Сопротивление до 60 МОм точность 1.0%+2. Емкость до 4000 мкФ точность 3.0%+5. Частота до 10 МГц точность 0.1%+4

UT61E — Сопротивление до 220 МОм точность 3.0%+5. Емкость до 220 милиФарад точность 3.0%+5. Частота до 220 МГц точность 0.01%+5

Комплектация прибора

• Два щупа
• Термодатчик
• Кабель RS232 для соединения с компьютером (COM)
• Диск с программой
• Инструкция на английском.
• Батарейка (не всегда)

Инструкция по эксплуатации

Органы управления — описание

• — Вольтметр: постоянное напряжение до 1000В с погрешностью ±(0.5%+3), переменное до 750 В с погрешностью ±(1.0%+3)
• — Милливольтметр: до 400 мВ. Постоянное с погрешностью ±(0.8%+3), переменное с погрешностью ±(1.2%+5)
• — Сопротивление до 40 Мом с погрешностью ±(1.2%+2), проверка диодов, прозвонка, емкость конденсаторов до 4000 мкФ с погрешностью ±(3.0%+5). Эти функции доступны при одном положении поворотного переключателя, а режим выбирается кнопкой
• — Частотомер: от 10 Гц до 10 МГц с погрешностью (0.1%+4)
• — Термометр: от -40°C до 1000°C с погрешностью (1.2%+3)
• — Микроамперметр: до 4000 мкА с погрешностью (1.2%+5)
• — Миллиамперметр: до 400 мА с погрешностью (1.5%+5)
• — Амперметр: до 10 А с погрешностью (2.0%+5)

Дополнительные и вспомогательные функции

• — Hold
• — Автоматическое выключение питания
• — Подсветка
• — Передача данных потоком на компьютер
• — Измерение абсолютных и относительных значений
• — Индикатор разрядки батарейки
• — Фиксация максимального и минимального измеренного значения
• — Автоматический и ручной выбор диапазона измерений

Что означают кнопки на мультиметре

1. Range — ручной или автоматический выбор диапазона.
2. Max Min — фиксация на экране максимального или минимального полученного значения.
3. Rel — измерение относительных величин. То есть когда вы получаете показание 20В, например, затем нажимаете кнопку, то при изменении напряжения на 2В прибор покажет только разницу: 2В. Также это удобно когда нужно убрать влияние щупов на измерения при высокой чувствительности. Эта же кнопка активирует режим передачи данных на компьютер, если удерживать ее нажатой в течении двух секунд.
4. Hz% — измерение частоты в одном из выбранных режимов.
5. Hold/Light — запоминает текущее показание и при длительном нажатии включает подсветку.
6. Синяя кнопка — включает то, что на шкале обозначено синим. На шкале белым цветом обозначены режимы включаемые по умолчанию, а синим цветом те, что можно выбрать нажимая синюю кнопку.

Схема мультиметра

Подключение к компьютеру

Можно через специальное программное обеспечение подключать мультиметр к ПК, выводя данные в виде графика или цифровых параметров. Это выгодно отличает тестер от RM101.

Видео

Отзывы про UNI-T УТ61

… За свои деньги очень даже хороший прибор. Сравнивал с appa 505. ACV — измерял 220В в розетке, напряжение на выходе преобразователя частоты (без фильтра) 380В. DCV до 150 В. DC показывает один в один с appa. Сопротивление измеряет быстро и точно.

… мультиметр пришёл в качественной воздушной упаковке абсолютно без повреждений, родной коробки нет, но комплект полный и даже две пары щупов. единственное нарекание нет батарейки 9 вольт в комплекте, но ничего страшного купил батарейку в местном магазине сразу качественную чтобы надолго хватило, очень полезно что показывает 3 знака после точки и более того — показывает 3 знака вплоть до напряжения 20 вольт, что вообще очень большая редкость.

… Основные щупы качественные, а вот острые похуже. Один острый щуп оказался погнутым точно не из-за транспортировки, но тут грех жаловаться так как это подарок. Все функции мультиметра работают. Заигравшись, в первый же день я умудрился спалить прибор — сунул щупы в розетку после измерения тока не переставив их. К счастью сгорел только предохранитель на 1А, что говорит об эффективности защиты. Но вот беда, мультиметр использует предохранители типа BS1362, 6*25 мм которые у нас не найдешь, пришлось заказывать. При разборке прибора увидел множество подстроечных резисторов, почти на каждый вид измерений. Связь с ПК не проверял, так как еще не приехал кабель-переходник. Точность показаний прибора проверю профессиональным калибратором когда заменю предохранитель и дополню отзыв.

… Я в восторге от этого мультиметра! Качество сборки, скорость реакции прозвонки (пищалки) — очень быстрая и на удивление быстрее чем на UT71E. Очень понравилось, что пищалка работает и при прозвонке диодов. Собран хорошо, есть экранирование на задней крышке корпуса. Хоть посылка и шла около двух месяцев, но оно того стоило. Однозначно — один из лучших бюджетных мультиметров!

… Сам прибор качественный, «фирма веников не вяжет», показания значительно точнее моего старого советского мультиметра радиолюбителя МР-12. Источник питания к прибору не поставляется, поэтому я заранеее приобрёл аккумулятор КРОНА 9v.

Выводы о приборе

Очень удобно что диапазон прибор выбирает автоматически. Это должны оценить те, кому приходится им пользоваться часто: контактные дорожки переключателя будут изнашиваться намного меньше, что отразится на сроке службы, да и щелкать меньше придется, рискуя промахнутся.

Есть оптический порт для связи с компьютером. Использование оптики дает прекрасную гальваническую развязку — это отличное решение. Данные передаются по протоколу DMM.

Потребление самого мультиметра в зависимости от режима в среднем 2.5 мА. Питается от 9В «кроны», которой должно хватить надолго при таком расходе тока. Хотя батарейки типа АА предпочтительнее (будет дешевле и мощнее).

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Данный обзор посвящен добротному недорогому мультиметру фирмы UNI-T. Модель UT61 — это серия цифровых мультиметров среднего ценового уровня, разработанных для многофункциональных измерений, отличает прибор высокая точность, надёжность и автоматический выбор диапазона измерений. Производят и продают его уже 4 года (примерно с 2013-го), и с тех пор он полюбился многим радиолюбителям. Периодически производители меняют прошивку и вносят незначительные конструктивные изменения. Особенно хочется отметить возможность подключение к ПК и передачу на него всех измеряемых данных. Цена 2017 года на сайте Алиэкспресс около 50$ (3000 рублей). Вот основные преимущества:

• Большой ЖК-экран;
• Высокое разрешение аналоговый дисплей указатель;
• Полный спектр защит от перегрузки;
• Удержания данных, пиковое значение измерения;
• Индикатор низкого заряда батареи, режим сна;
• Внешний интерфейс RS-232C и USB кабель.

UT61 может измерять AC/DC напряжение и ток, сопротивление, диоды, емкость, частота, температура, hFE транзистора, уровень электромагнитной индукции и другие.

Прибор соответствует стандарту IEC61010: CAT. III 1000 В, CAT. IV 600 В; он широко используются в промышленном производстве, технологических исследованиях и разработке РЭА.

Кратко о серии мультиметров UNI-T UT61

• — измеряет постоянное напряжение до 1000V с точностью 0.5%+1 (UT61E точность 0.1%+2)
• — измеряет переменное напряжение до 750V с точностью 1.0%+3 (UT61E точность 0.8%+10)
• — измеряет постоянный ток до 10А с точностью 1.0%+2 (UT61E точность 0.5%+10)
• — измеряет переменный ток до 10А с точностью 1.2%+5 (UT61E точность 0.8%+10)
• — имеют автоматический или ручной выбор предела измерения на выбор
• — могут проверять диоды
• — имеют прозвонкупищалку
• — имеют сохранение результата (data hold)
• — могут общаться с компьютером (вывод данных измерений в программе производителя)
• — имеют подсветку дисплея
• — имеют встроенную подставку и обрезиненный корпус
• — функцию MinMax отображения максимальных и минимальных значений
• — имеют функцию относительных измерений — удобно чтобы убрать влияние щупов
• — имеют имитатор стрелочного измерения
• — имеют индикатор разряженной батареи
• — имеют функцию автовыключения

Чем отличаются модели по буквам

1. UT61A — Сопротивление до 40 МОм точность 1.0%+2. Емкость до 4000 мкФ точность 3.0%+5. Частота до 10 МГц точность 0.1%+4
2. UT61B — Сопротивление до 40 МОм точность 1.0%+2. Емкость до 4000 мкФ точность 3.0%+5. Частота до 10 МГц точность 0.1%+4. Температура -40°C

1000°C с точностью 1.2%+3
UT61C — Сопротивление до 60 МОм точность 1.0%+2. Емкость до 4000 мкФ точность 3.0%+5. Частота до 10 МГц точность 0.1%+4. Температура -40°C

1000°C с точностью 1.2%+3

UT61D — Сопротивление до 60 МОм точность 1.0%+2. Емкость до 4000 мкФ точность 3.0%+5. Частота до 10 МГц точность 0.1%+4

UT61E — Сопротивление до 220 МОм точность 3.0%+5. Емкость до 220 милиФарад точность 3.0%+5. Частота до 220 МГц точность 0.01%+5

Комплектация прибора

• Два щупа
• Термодатчик
• Кабель RS232 для соединения с компьютером (COM)
• Диск с программой
• Инструкция на английском.
• Батарейка (не всегда)

Инструкция по эксплуатации

Органы управления — описание

• — Вольтметр: постоянное напряжение до 1000В с погрешностью ±(0.5%+3), переменное до 750 В с погрешностью ±(1.0%+3)
• — Милливольтметр: до 400 мВ. Постоянное с погрешностью ±(0.8%+3), переменное с погрешностью ±(1.2%+5)
• — Сопротивление до 40 Мом с погрешностью ±(1.2%+2), проверка диодов, прозвонка, емкость конденсаторов до 4000 мкФ с погрешностью ±(3.0%+5). Эти функции доступны при одном положении поворотного переключателя, а режим выбирается кнопкой
• — Частотомер: от 10 Гц до 10 МГц с погрешностью (0.1%+4)
• — Термометр: от -40°C до 1000°C с погрешностью (1.2%+3)
• — Микроамперметр: до 4000 мкА с погрешностью (1.2%+5)
• — Миллиамперметр: до 400 мА с погрешностью (1.5%+5)
• — Амперметр: до 10 А с погрешностью (2.0%+5)

Дополнительные и вспомогательные функции

• — Hold
• — Автоматическое выключение питания
• — Подсветка
• — Передача данных потоком на компьютер
• — Измерение абсолютных и относительных значений
• — Индикатор разрядки батарейки
• — Фиксация максимального и минимального измеренного значения
• — Автоматический и ручной выбор диапазона измерений

Что означают кнопки на мультиметре

1. Range — ручной или автоматический выбор диапазона.
2. Max Min — фиксация на экране максимального или минимального полученного значения.
3. Rel — измерение относительных величин. То есть когда вы получаете показание 20В, например, затем нажимаете кнопку, то при изменении напряжения на 2В прибор покажет только разницу: 2В. Также это удобно когда нужно убрать влияние щупов на измерения при высокой чувствительности. Эта же кнопка активирует режим передачи данных на компьютер, если удерживать ее нажатой в течении двух секунд.
4. Hz% — измерение частоты в одном из выбранных режимов.
5. Hold/Light — запоминает текущее показание и при длительном нажатии включает подсветку.
6. Синяя кнопка — включает то, что на шкале обозначено синим. На шкале белым цветом обозначены режимы включаемые по умолчанию, а синим цветом те, что можно выбрать нажимая синюю кнопку.

Схема мультиметра

Подключение к компьютеру

Можно через специальное программное обеспечение подключать мультиметр к ПК, выводя данные в виде графика или цифровых параметров. Это выгодно отличает тестер от RM101.

Видео

Отзывы про UNI-T УТ61

… За свои деньги очень даже хороший прибор. Сравнивал с appa 505. ACV — измерял 220В в розетке, напряжение на выходе преобразователя частоты (без фильтра) 380В. DCV до 150 В. DC показывает один в один с appa. Сопротивление измеряет быстро и точно.

… мультиметр пришёл в качественной воздушной упаковке абсолютно без повреждений, родной коробки нет, но комплект полный и даже две пары щупов. единственное нарекание нет батарейки 9 вольт в комплекте, но ничего страшного купил батарейку в местном магазине сразу качественную чтобы надолго хватило, очень полезно что показывает 3 знака после точки и более того — показывает 3 знака вплоть до напряжения 20 вольт, что вообще очень большая редкость.

… Основные щупы качественные, а вот острые похуже. Один острый щуп оказался погнутым точно не из-за транспортировки, но тут грех жаловаться так как это подарок. Все функции мультиметра работают. Заигравшись, в первый же день я умудрился спалить прибор — сунул щупы в розетку после измерения тока не переставив их. К счастью сгорел только предохранитель на 1А, что говорит об эффективности защиты. Но вот беда, мультиметр использует предохранители типа BS1362, 6*25 мм которые у нас не найдешь, пришлось заказывать. При разборке прибора увидел множество подстроечных резисторов, почти на каждый вид измерений. Связь с ПК не проверял, так как еще не приехал кабель-переходник. Точность показаний прибора проверю профессиональным калибратором когда заменю предохранитель и дополню отзыв.

… Я в восторге от этого мультиметра! Качество сборки, скорость реакции прозвонки (пищалки) — очень быстрая и на удивление быстрее чем на UT71E. Очень понравилось, что пищалка работает и при прозвонке диодов. Собран хорошо, есть экранирование на задней крышке корпуса. Хоть посылка и шла около двух месяцев, но оно того стоило. Однозначно — один из лучших бюджетных мультиметров!

… Сам прибор качественный, «фирма веников не вяжет», показания значительно точнее моего старого советского мультиметра радиолюбителя МР-12. Источник питания к прибору не поставляется, поэтому я заранеее приобрёл аккумулятор КРОНА 9v.

Выводы о приборе

Очень удобно что диапазон прибор выбирает автоматически. Это должны оценить те, кому приходится им пользоваться часто: контактные дорожки переключателя будут изнашиваться намного меньше, что отразится на сроке службы, да и щелкать меньше придется, рискуя промахнутся.

Есть оптический порт для связи с компьютером. Использование оптики дает прекрасную гальваническую развязку — это отличное решение. Данные передаются по протоколу DMM.

Потребление самого мультиметра в зависимости от режима в среднем 2.5 мА. Питается от 9В «кроны», которой должно хватить надолго при таком расходе тока. Хотя батарейки типа АА предпочтительнее (будет дешевле и мощнее).

UNI-T UT61E — наверно самый популярный мультиметр в своем ценовом сегменте. Высокая точность и возможность подключения к ПК для логгирования сделали эту модель хитом продаж, но этот обзор не про ее возможности и точность, а про мои очень субъективные ощущения от использования и сравнение с другими моими мультиметрами. Также я провел мини-тест щупов (комплектных, покупных и самодельных). Но начнем с самого начала: мультиметр я купил на Taobao в комплекте с USB дата-кабелем (UT61E+USB数据线).

Я использовал сервис BuyForMe посредника YOYBUY. Они новорегам дают купон на $10, который можно применять на заказы от $50.

Мультиметр пришел в фирменной коробке, которая одна на всю 61 серию, а модель указана на торце галочкой:

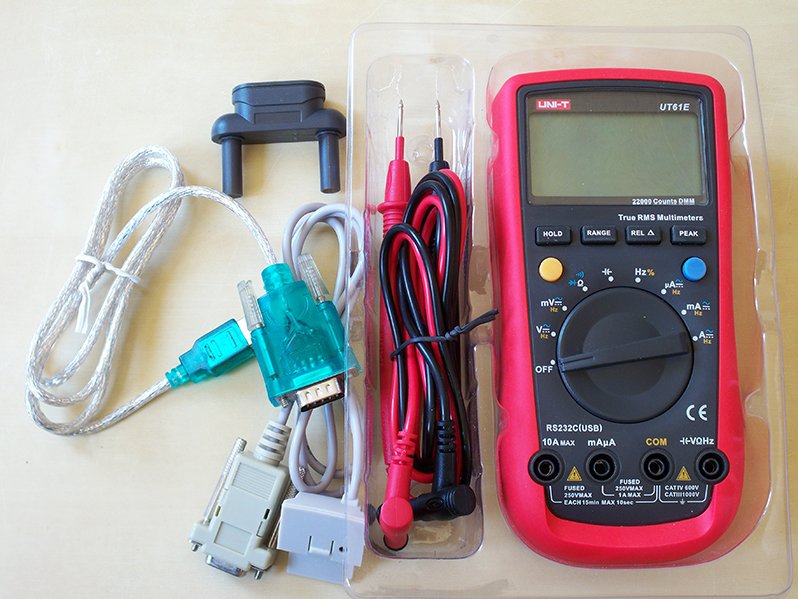

Комплектация: мультиметр, щупы с заглушками (зачем они их ставят?), переходник для SMD компонентов, дата-кабель с интерфейсом RS-232, нефирменный переходник RS-232->USB.

… инструкция на китайском, гарантийный талон на китайском и mini CD с ПО

На гарантийном талоне стоит печать SEP 2017, что, как мне кажется, является датой производства

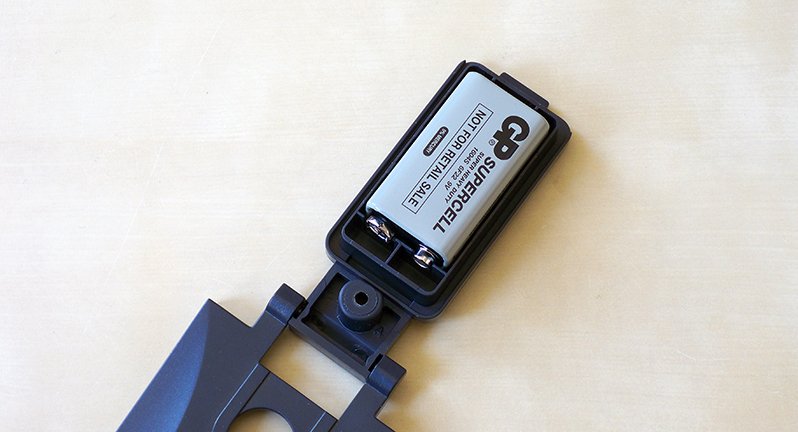

Также в комплекте шла 9В батарейка, которая была уже вставлена в мультиметр. Чтоб достать ее нужно открутить саморез на обратной стороне мультиметра.

… и вытащить держатель, в котором сидит крона

В моем экземпляре установлена свеженькая GP SuperCell, хотя у других видел другие модели батареек. Сам держатель сконструирован так, что невозможно перепутать полярность при установке

Делая заказ, я выбрал опцию с USB дата-кабелем и наивно думал, что получу USB-кабель UT-D04, но оказалось, что продавец под "USB数据线" имел ввиду стандартный RS232C кабель UT-D02 с noname переходником на USB, что меня немножко огорчило. Вот инфракрасный порт со снятой заглушкой:

Передача данных работает постоянно пока включен мультиметр. Это можно проверить глядя через камеру телефона. Вот так выглядит громоздкая конструкция из комплектного кабеля и переходника, установленная на мультиметр:

Баксов за 8.16 можно купить UT-D04, но эту цену я считаю слишком завышенной. За $8.45 я купил отличный мультиметр BSIDE ZT102. Кроме ZT102 у меня есть еще BEST DT-9205M+, купленный в свое время за $7.59. У них и у обозреваемого UT61E разные ценовые категории, но есть эксплуатационные моменты, которые не зависят или мало зависят от цены прибора и их можно сравнивать по этим характеристикам. Например, покрытие корпуса. Меня всегда выводили из себя ультраскользкие мультиметры. Складывается такое ощущение, что некоторые производители не хотят или не могут додуматься до такой простой мелочи как резиновые ножки. Да, прорезиненный корпус как у UT61E может стоит недешево, но пара резиновых ножек вряд ли повлияют на цену мультиметра. В этом плане UT61E не идеален, но на 2 порядка выше двух других.

Второй момент — контрастность дисплея. Тут UT61E не может ничем похвастаться — дисплей у него заслуживает максимум удовлетворительной оценки, в то время как у дешевого DT-9205M+ он на голову выше. У ZT102 дисплей тоже не отличается контрастностью, зато есть подсветка, отсутствующая у двух других.

Еще один неоспоримый плюс DT-9205M+ — кнопка Power. Вроде как мелочь, тем более при такой цене, как у UT61E, но компания Uni-Trend решила, что руки у нас не отвалятся крутить диск выбора режима для включения/выключения. Зато UT61E имеет аналоговую шкалу, которая лично для меня абсолютно бесполезная функция.

Самый большой плюс UT61E для меня — отсутствие автовыключения. Да, для меня это большой плюс, потому что не надо раз в 15 минут нажимать кнопку, чтоб прибор не вырубался. Еще хотелось бы подсветку без автовыключения и нормальный контрастный дисплей. Ну и пора наконец покончить с этими кронами и перейти на литиевые аккумуляторы или хотя бы на 2хААА как у ZT102.

Перейдем к комплектным щупам — они очень неплохие и их сопротивление, согласно самому UT61E, составляет 0.08Ω

Комплектные щупы ZT102, несмотря на ценовую разницу, не сильно отстают от сабжовских:

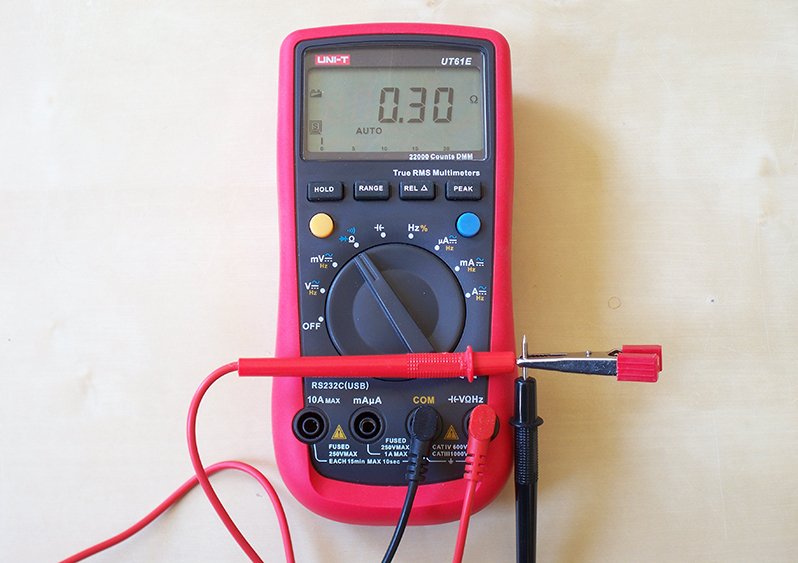

А вот щупы, идущие с DT-9205M+, хорошими никак не назовешь — 0.30Ω

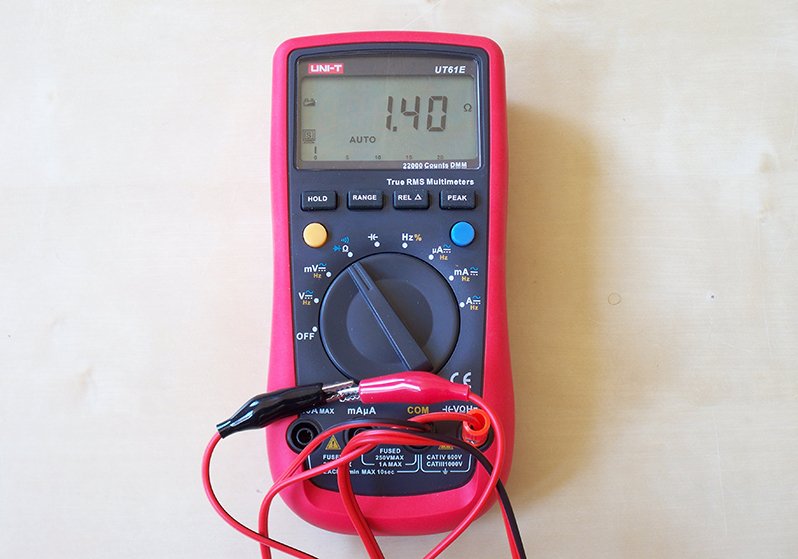

А вот щупы-крокодилы ZQC, купленные на Aliexpress за $0.63 (сейчас стоят $0.86), лучше обходить стороной. Провода изначально были тупо обжаты. Я их спаял сразу после получения, но на результат это не повлияло:

А вот мои самодельные на основе 43.5мм крокодилов из чистой меди, вот таких бананов и метрового медного аудиокабеля 2х1.5мм сечения, купленного в местном магазине за €1.15. Результат неплохой, как мне кажется:)

И так, кроме щупов, что хорошего в UT61E?

1. подключение к ПК, несмотря на примитивную и недоработанную программу и архаичный RS232C кабель
2. отсутствие автовыключения. Я сам могу выключить когда мне надо, а если забуду — не беда. Главное, на нервы не будет действовать своими писками
3. прорезиненный корпус. Не то что совсем не скользит, но в сравнении с ZT102 и DT-9205M+ это небо.

1. дисплей, привезенный дедом с войны
2. нет подсветки
3. нет кнопки вкл/выкл
4. жрет крону, которые так любил дед во время войны
5. совершенно идиотский RS232C кабель, к которому надо докупить такой же громоздкий переходник или раскошелиться на 8 баксов за нормальный кабель, ибо COM-порты давно вымерли даже на настольных системах (чую кто-то сейчас захочет написать про свой ненаглядный комп с COM-портом:))
6. передача данных работает постоянно (поэтому автовыключение в этой модели деактивировано) и жрет крону.

Я, как отметил в самом начале, намеренно не затронул тему точности, режимов, диапазонов и пр, так как хотел говорить именно об эргономике. Все вышесказанное является моим сугубо субъективным мнением, поэтому стрелять в меня за то, что я против автоотключения или RS232-кабеля, не надо:)

Пару слов о доставке: выбрал я самую дешевую доставку, которую предлагал YOYBUY — заказную посылку Почты Китая. Заказ был оформлен вечером 23 января. На следующий день дали трэк, а фактически отправили 26-го числа. Уже утром 2-го февраля я получил картонную коробку в идеальном состоянии. Думаю переплачивать за более дорогие варианты доставки не имеет никакого смысла. Оплачивал PayPal-ом, чтоб свести все риски к минимуму. В целом работой YOYBUY.com я остался доволен, если не считать всякие комиссии.

Надеюсь обзор и сравнение щупов были интересными:) Всем бобра и бабла!
