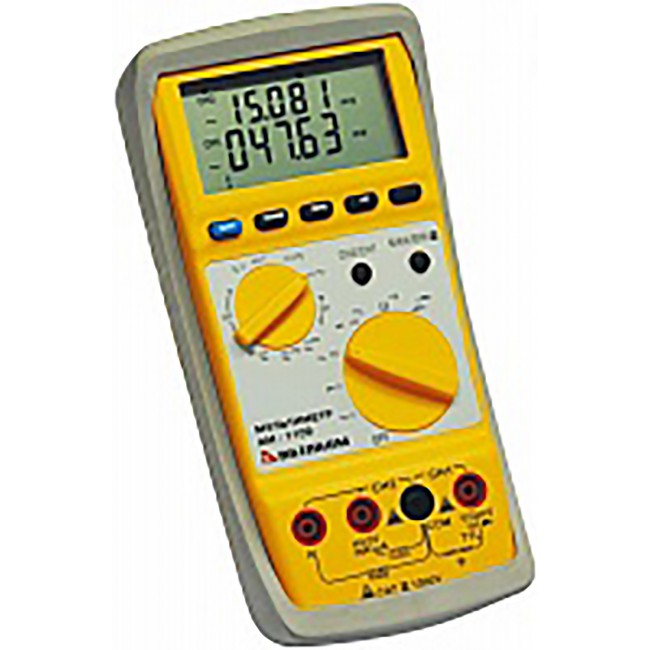

Мультиметр АКТАКОМ АМ-1109

Данный прибор отличается от прочих мультиметров наличием двух входов (двух каналов), что позволяет независимо производить измерения одновременно двух величин. Эта функция просто необходима при ремонте сотовых телефонов – например можно отследить разницу между зарядом и разрядом его аккумулятора. Прибор можно использовать при тестировании материнских плат компьютера. Везде, где раньше требовалось проводить измерения поочередно каждой величины, либо где нужно было использовать два прибора – этот мультиметр поможет решить Вашу задачу. Обратите внимание на технические данные мультиметра и убедитесь – это новый, современный прибор, не имеющий аналогов.

Общие характеристики

Дисплей 60000 единиц (4 5/6 разряда)

Бысродействующая графическая шкала: 30 сегментов

Измерение истинных среднеквадратических значений напряжения/тока (TRUE RMS)

2 канала измерения

Запись минимальных и максимальных значений

Фиксация показаний (HOLD)

Порт RS-232 с гальванической развязкой

Звуковая прозвонка цепи

Тестирование p-n перехода

Ручной/автоматический выбор пределов измерения

Питание 9 В батарея 6LR61, MN1604 (Крона)

Потребление 6 мА

Габаритные размеры 207х101х47 мм

Масса 430 г


вид сбоку	вид сзади

Технические характеристики
Измеряемая величина	Диапазон	Разрешение	Погрешность
Постоянное напряжение	1 мкВ. 1000 В	1 мкВ	0,06%
Переменное напряжение (20 Гц. 200 кГц)	1 мкВ. 1000 В	1 мкВ	0,1%
Постоянный ток	10 нА. 10 А	10 нА	0,1%
Переменный ток (45 Гц. 20 кГц)	10 нА. 10 А	10 нА	0,3%
Сопротивление	0,01 Ом. 40 МОм	0,01 Ом	0,09%
Емкость	10 пФ. 1000 мкФ	10 пФ	0,8%
Тестирование p-n перехода	0. 3 В	0,1 мВ	2%
Частота (TTL уровень)	1 Гц. 2 МГц	0,0001 Гц	0,005%
Частота (синусоидальный сигнал)	1 Гц. 200 кГц	0,0001 Гц	0,02%
Скважность	0,001%. 100%	0,001%	—

Стандартная комплектация

• прибор
• кабель RS-232
• программное обеспечение
• руководство по эксплуатации
• габаритные размеры в упаковочной таре 200х100х300, вес 1,15 кг.

Дополнительная комплектация

Товар под заказ
Быстрый заказ
Мы предложим лучшую цену!

Код товара:	e12431

Описание Актаком АМ 1109

Дисплей 60000 единиц (45/6 разряда)
Графическая шкала 30 сегментов
Измерение истинных среднеквадратических значений напряжения/тока (TRUE RMS)
2 канала измерения
Запись минимальных и максимальных значений
Фиксация показаний (HOLD)
Порт RS-232 с гальванической развязкой
Звуковая прозвонка цепи
Тестирование p-n перехода
Ручной/автоматический выбор пределов измерения
Питание 9 В батарея 6LR61, MN1604 (Крона)
Потребление 6 мА
Габаритные размеры 207х101х47 мм
Масса 430 г

— Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.

— Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.

Следующий мультиметр в рубрике: Актаком АМ-7113.

Характеристики Актаком АМ 1109

Технические характеристики Актаком АМ-1109

Вес кг 430 г Габариты мм 207х101х47 мм Питание 9 В батарея 6LR61, MN1604 (Крона) Дисплей ЖКИ двустрочный 60000 единиц (45/6 разряда) Кол-во строчек 2 Целостность цепи да

Комлект поставки Актаком АМ-1109

1. •прибор 2. •кабель преобразователь RS-232—USB 3. •руководство по эксплуатации 4. •Программное обеспечение DMM_АМ-1109_SW Программное обеспечение

Ваша корзина пуста

Приложение предназначено для ввода в компьютер, отображения, обработки и сохранения в файлы данных, полученных от цифровых мультиметров AKTAKOM AM-1109. Программа обеспечивает развитую статистическую обработку результатов измерений, сохранение данных в табличной форме и режим самописца. Программа имеет цветовую и голосовую сигнализацию (на английском языке).

Совместимо с приборами:
• АМ-1109 Мультиметр
® " /> Для Windows ®
Совместимые ОС: Windows XP x32, Windows 7 x32, Windows 7 x64, Windows 8 x32, Windows 8 x64, Windows 10 x32, Windows 10 x64
Версия: 1.0.0.5

Розничная цена (вкл. НДС): 1 098,00 руб.

(13.76 МБ)

Программа AKTAKOM DMM_AM-1109_SW предназначена для ввода в компьютер, отображения, обработки и сохранения в файлы данных, полученных от цифрового двухканального мультиметра AKTAKOM AM-1109. Программа обеспечивает развитую статистическую обработку результатов измерений, сохранение данных в табличной форме и режим самописца. Программа имеет цветовую и голосовую сигнализацию (на английском языке).

Компьютер, использующийся для работы прибора, должен отвечать следующим минимальным требованиям:

порт USB;
установленная операционная система Windows NT 5 или выше (например, Windows 2000, Windows XP или Windows Vista);
видеосистема VGA (разрешение 640х480, 256 цветов), рекомендуется разрешение 800х600 или более, 24-битный цвет;
для использования звуковых сообщений программы необходимы звуковая плата и аудиосистема.

Программа содержит главное окно с несколькими блоками и вкладками.

Блок "Подключение" позволяет обнаружить доступные интерфейсные порты и подключиться к прибору (при запуске программы подключение происходит автоматически). Индикатор справа от этого блока показывает состояние обмена данными с прибором: в нормальном режиме он будет мигать голубым цветом с периодичностью опроса прибора (около 5 секунд), в случае ошибки цвет изменится на красный или жёлтый.

Блок "Запись данных в файл" позволяет выбрать файл для записи данных (используется текстовый формат CSV). После выбора файла нажмите кнопку записи, чтобы запустить или приостановить запись в файл новых данных измерений. Если для записи выбран ранее созданный файл, то его старое содержимое не стирается, новые данные дописывются в конец файла.

Блоки "Канал 1" и "Канал 2" служат для отображения и обработки данных измерений каналов мультиметра. Вверху блока содержатся поле с его названием и типом измерений (AC/DC), величиной последнего измерения и кнопкой для отображения панели сигнализации (для вкладки "Самописец"). В нижней части этих блоков расположены четыре вкладки для обработки измерений (см. ниже).

Вкладка "Самописец" показывает график изменения измеряемой величины, а также содержит элементы управления сигнализацией этого канала и кнопки выбора горизонтального масштаба графика и его очистки.

Вкладка "Статистика" показывает гистограмму распределения измерений и вычисленные параметры статистики. С помощью курсоров можно также измерить интегральную вероятность P измерения для указанного интервала. Метод вычисления среднего значения может выбираться пользователем (см. вкладку "Настройка").

Вкладка "Таблица" показывает данные, отображаемые на графике самописца в табличном виде.

Также здесь имеются кнопки, позволяющие:

остановить/запустить вывод данных в таблицу;
очистить таблицу;
сохранить данные таблицы в текстовый файл;
открыть таблицу внешним приложением.

Вкладка "Настройки" даёт возможность настроить параметры.

Для статистических вычислений:

задать максимальный объём буфера для вычислений (в выборках);
указать количество столбцов гистограммы;
выбрать метод вычисления среднего;
включить мажоритарный фильтр.

Мажоритарный фильтр: задаётся доля отбрасываемых фильтром крайних значений от 0 до 100%. Например, доля 10 обозначает, что 10% значений (5% минимальных и 5% максимальных) будут отброшены при вычислении параметров статистики. С помощью этого фильтра можно устранить из обработки заведомо ошибочные измерения ("промахи").

задаётся максимальное количество строк таблицы — при превышении этого предела самые старые строки будут удаляться из таблицы; эта возможность полезна для очень долгих наблюдений, когда слишком длинная таблица измеренных данных может занять всю имеющуюся у компьютера память; для того, чтобы снять ограничение, установите здесь ноль.

разрешить или запретить выполнять команду при срабатывании сигнализации (управление пределами сигнализации расположено на вкладке "Самописец");
задать строку команды, которая будет вызвана при изменении состояния сигнализации; по умолчанию вызывается команда голосового сообщения о состоянии (на английском языке).

В версии 1.0.0.2 имеется возможность выводить значения суммы, разности и произведения результатов измерения в разных каналах.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.

Вопросы и ответы

Как осуществляется подключение прибора в программе DMM_AM-1109_SW?

Чтобы подключить мультиметр подсоедините преобразователь RS-232—USB к прибору (на задней поверхности прибора) и подключите разъем USB преобразователя к компьютеру.

Включите прибор. Прибор работает через виртуальный COM порт. Если Вы правильно установили аппаратную и программную части системы, при запуске программа DMM_AM-1109_SW сама обнаружит работающий прибор и сообщит об успешном подключении. В противном случае программа сообщит о невозможности найти мультиметр и будет работать в автономном режиме. Это может быть вызвано тем, что Вы неправильно подключили прибор к USB порту компьютера или не установили необходимые драйвера.
Наверх

В чём отличия программы DMM_AM-1109_SW от AM-1109-SW?

Новая программа DMM_AM-1109_SW, в отличие от AM-1109-SW, имеет значительно меньший размер, использует стандартное для Windows представление результатов измерений и имеет вкладку "Статистика", которая показывает гистограмму распределения измерений и вычисленные параметры статистики. С помощью курсоров можно также измерить интегральную вероятность P измерения для указанного интервала. Метод вычисления среднего значения может быть выбран пользователем. Кроме того, в программе DMM_AM-1109_SW имеется настраиваемая двухуровневая сигнализация.
Наверх

На какое количество ПК можно установить приобретенное ПО АКТАКОМ?

Количество одновременных инсталляций программного обеспечения АКТАКОМ не ограничено и можно установить ПО на любое количество компьютеров, однако существуют ограничения другого характера.

Дело в том, что лицензионный ключ АКТАКОМ является принадлежностью не ПО, а прибора/интерфейсного кабеля АКТАКОМ. Таким образом, физически в один момент времени с одним прибором или интерфейсным кабелем (лицензионным ключом) может работать только одна копия ПО АКТАКОМ, установленная на одном ПК. Также существует возможность одновременно зарегистрировать один прибор (интерфейсный кабель) (лицензионный ключ) на неограниченном количестве устройств, но без подключенного прибора все программное обеспечение АКТАКОМ будет работать только в demo-режиме.

Что означает сообщение в программе АКТАКОМ "Прибор не открыт"?

Если при работе с программным обеспечением АКТАКОМ появляется сообщение об ошибке "Прибор не открыт" или "No com-port", это означает, что программе не удалось установить связь с прибором.

Причин для этого может быть несколько.

1. Соединение компьютера с прибором физически отсутствует:

прибор выключен;
интерфейсный кабель не подсоединён.

В этом случае прибор также не отобразится в диспетчере устройств Windows.

2. Физическое соединение компьютера с прибором есть, но устройство не установлено в операционной системе — не установлен драйвер или установлен устаревший драйвер. В диспетчере устройств прибор отобразится как "Неизвестное устройство" или будет обозначен не так, как описано в его инструкции.

3. Прибор успешно обнаружен операционной системой, правильно отображается в диспетчере устройств, но в настройках приложения указан неверный тип прибора.

Например, к ПК подключён цифровой запоминающий осциллограф АКТАКОМ ACK-3102, а в настройках AKTAKOM Oscilloscope Pro указана другая модель — цифровой запоминающий осциллограф АКТАКОМ ACK-3106.

У этих приборов разный набор команд, и цифровой запоминающий осциллограф АКТАКОМ ACK-3102 не сможет правильно ответить на запросы по протоколу цифрового запоминающего осциллографа АКТАКОМ ACK-3106. Приложение (программа AKTAKOM Oscilloscope Pro) не опознает подключённый прибор как корректное оборудование и не выведет его имя в список доступной для подключения аппаратуры. Аналогичная ситуация может возникать, если подключить прибор по интерфейсу LAN и пытаться использовать его, настроив программу на работу через USB.

4. Некоторые приложения (программы) АКТАКОМ требуют активации прибора при первом подключении. Обнаружив подходящий прибор, приложение выводит его имя и серийный номер и предлагает ввести ключ активации.

Если закрыть это окно, не введя ключ или ввести ключ ошибочно (например, ввести код загрузки программного обеспечения вместо ключа), то доступ к прибору будет запрещён, и посылки ему команд также будут приводить к ошибке "Прибор не открыт".
