В отличии от приборов учета тепла, в счетчиках электроэнергии основным коммуникационным интерфейсом считается RS-485. Это, в первую очередь, связанно с тем, что электросчетчики очень часто приходится объединять в сеть для организации системы централизованного учета электроэнергии. Если взять многоквартирный дом, где приборы учета электроэнергии разнесены максимум на несколько сотен метров, то RS485 тут будет оптимальным вариантом. Интерфейс сам по себе имеет конечно же недостатки, но учитывая стоимость организации сети RS485, все эти недостатки уходят на второй план.
Теплосчетчики реже приходится объединять в единую информационную сеть. В том же многоквартирном доме, мы чаще встретим только один узел учета тепла – общедомовой. Все чаще, конечно же, начинает встречаться поквартирный учет тепла, но до выхода на такой же уровень, как и в случае с электросчетчиками — еще очень долго.
Какие GSM модемы подходят для электросчетчиков?
Для опроса счетчиков электроэнергии подойдут GSM модемы с возможностью передачи данных как по голосовому каналу (CSD), так и с функцией работы через сеть GPRS / 3G. Тут на самом деле определяющим фактором является набор программного обеспечения информационно-измерительной системы.
Если программное обеспечение АИИСКУЭ поддерживает опрос счетчиков электроэнергии только по голосовому каналу (CSD), то не стоит закупать дорогостоящие модемы с функцией высокоскоростной передачи данных по сети 3G, 4G и т.п. Тут подойдут обычные CSD модемы, стоимостью от 2000 руб. Пример программного обеспечения для работы с приборами учета через такие CSD см. по этой ссылке.
Если требуется постоянное подключение к узлам учета с большим количеством электросчетчиков, объединенных, например, в сеть RS485, то тут уже следует обратить внимание на высокоскоростные 3G и 4G модемы. В начале 2015 года такие модемы стоили от 4000 руб.
Если стоит задача автоматического опроса приборов учета электроэнергии с функцией передачи данных на сайт пользователя, тот тут не обойтись без модемов с поддержкой JAVA. Описание АИИСКУЭ работающей на JAVA модемах см. здесь.
Список модемов для работы с электросчетчиками системе АСКУЭ «СПЕКТР»
| Название модема | Тип сети | Тип опроса узла | Производитель |
| Для счетчиков с интерфейсом RS485 | |||
| SprutNet BGS5 | GPRS | Автоматический опрос через сайт | ООО НПФ «ТехноСквер» |
| IRZ TG43-485 | GPRS | Автоматический опрос через сайт | iRZ Automation |
| Cinterion EHS5T | GPRS, 3G | Автоматический опрос через сайт | Gemalto N.V. |
| TELEOFIS RX108-L4 | CSD | Ручной опрос с удаленного ПК | ООО КБ «Телеофис» |
| iRZ MC52i-485GI | CSD | Ручной опрос с удаленного ПК | iRZ Automation |
| Cinterion BGS2T-485 | CSD | Ручной опрос с удаленного ПК | Gemalto N.V. |
| Для счетчиков с интерфейсом RS232 | |||
| IRZ TG42-232 | GPRS | Автоматический опрос через сайт | iRZ Automation |
| IRZ TC65 Lite | GPRS | Автоматический опрос через сайт | iRZ Automation |
| Cinterion BGS5T | GPRS | Автоматический опрос через сайт | Gemalto N.V. |
| Cinterion TC65T | GPRS | Автоматический опрос через сайт | Gemalto N.V. |
| TELEOFIS RX100-R2 | CSD | Ручной опрос с удаленного ПК | ООО КБ «Телеофис» |
| IRZ MC52iT | CSD | Ручной опрос с удаленного ПК | iRZ Automation |
| Cinterion MC52iT | CSD | Ручной опрос с удаленного ПК | Gemalto N.V. |
| Cinterion BGS2T-232 | CSD | Ручной опрос с удаленного ПК | Gemalto N.V. |
| ЗИКСЛИНК RX100-R | CSD | Ручной опрос с удаленного ПК | ООО КБ «Зикслинк» |
Подробнее о системе АСКУЭ «СПЕКТР» можно узнать на этой странице.
Системы АСКУЭ в нашей стране набирают большую популярность. По данным исследовательского агенства J’son&Partners Consulting, с 2010 года количество счетчиков, которые передают показания в режиме онлайн, увеличилось с 5 млн. до 32,55 млн. Такой рост не удивителен, в автоматизированных системах есть ряд больших преимуществ:
- Доступ к показаниям всех объектов в одном окне. Нет необходимости ездить по объектам, для передачи показаний в Энергосбыт, достаточно щелкнуть пару раз мышью на компьютере, чтобы увидеть какое потребление было по всем объектам за последний месяц.
- Автоматический сбор профиля мощности. Если предприятие сидит на почасовом тарифе за электроэнергию, оно обязано сдавать информацию о почасовом потреблении. То, ради чего энергетики каждый месяц подключают компьютер к счетчику, потом формируют отчеты для отправки поставщику электроэнергии, в АСКУЭ делается в пару кликов. Это освобождает десятки часов для более важных дел.
- Контроль качества электроэнергии. Современные счетчики способны следить за параметрами электроэнергии, а вовремя отследить и оповестить о проблемах в сети можно только с помощью АСКУЭ.
- Расчет выгодного тарифа на электроэнергию. Некоторые АСКУЭ способны определить самую выгодную ценовую категорию, что снизит стоимость электроэнергии до 30%.
Плюсов от использования АСКУЭ достаточно много. Давайте разберем, как это работает.
Принцип работы
Для того, чтобы собирать показания онлайн, к электросчетчику необходимо подключить модем, через который будет совершаться обмен данными между прибором учета и системой АСКУЭ. Ниже мы разберём какие электросчетчики и модемы понадобятся.
Для передачи данных в 2018 году используют следующие технологии:
- GSM/GPRS – передача данных по сетям сотовой связи;
- RF, ZigBee – беспроводная передача данных по радиоканалу;
- PLC – передача данных по силовым проводам 220/380В;
- Ethernet – передача данных по интернету;
- LoRaWAN — технология беспроводной передачи данных.
У каждой технологии свои особенности, подробнее о них вы можете почитать в этих статьях:
Весь принцип работы сводится к простой схеме: электросчетчик через специальный интерфейс (чаще всего RS485) подключается к модему, который обменивается данными с сервером АСКУЭ. Или электросчетчик со встроенным модемом обменивается данными с сервером АСКУЭ.
Теперь разберём, что потребуется для организации АСКУЭ.
Электросчетчик
Нам понадобится современный электронный счетчик с интерфейсом RS485. Также можно использовать электросчетчики со встроенным модемом, но они стоят дороже.
- Меркурий 206, 203.2Т, 230, 233, 234, 236 в маркировке которых присутствуют буквы R или G;
- Энергомера СЕ102(М), СЕ201, СЕ301, СЕ303, СЕ306 в маркировке которых присутствуют буквы A или G;
- Нева 113, 114, 123, 124, 313, 314, 323, 324 в маркировке которых присутствует E4;
- Альфа А1140, А1180 в маркировке которых присутствует буква B;
- ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МД, ПСЧ-3ТА.07.x1x;
- СЭТ-4ТМ.02М, СЭТ-4ТМ.03M

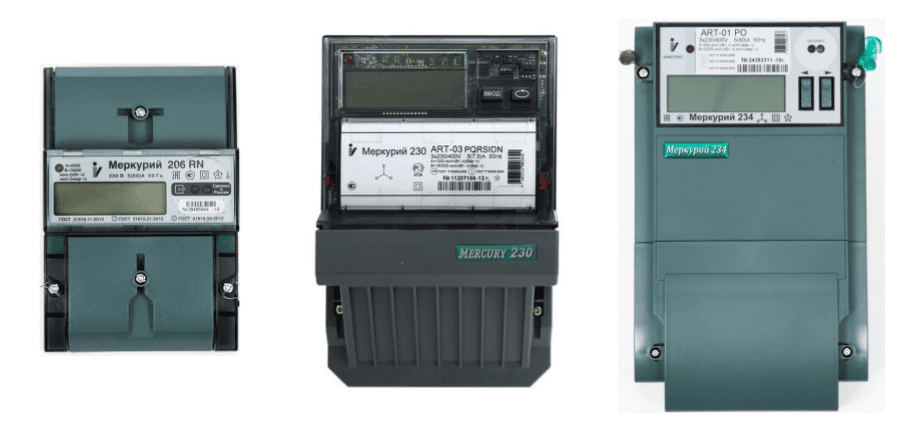

Нашим клиентам мы устанавливаем: Меркурий 206 PRNO, Меркурий 230 ART-0x PQRSI(D)N, Меркурий 234 ART-0x P.
Модем
Выбор модема зависит от технологии, которой Вы собираетесь пользоваться.
Своим клиентам мы рекомендуем GPRS-модемы или Ethernet-модемы, потому-что RF, ZigBee, PLC сильно подвержены помехам, LaRaWAN окупается когда количество счетчиков в одной сети более 200. Наиболее практичны GPRS-модемы от производителей iRZ и TELEOFIS.

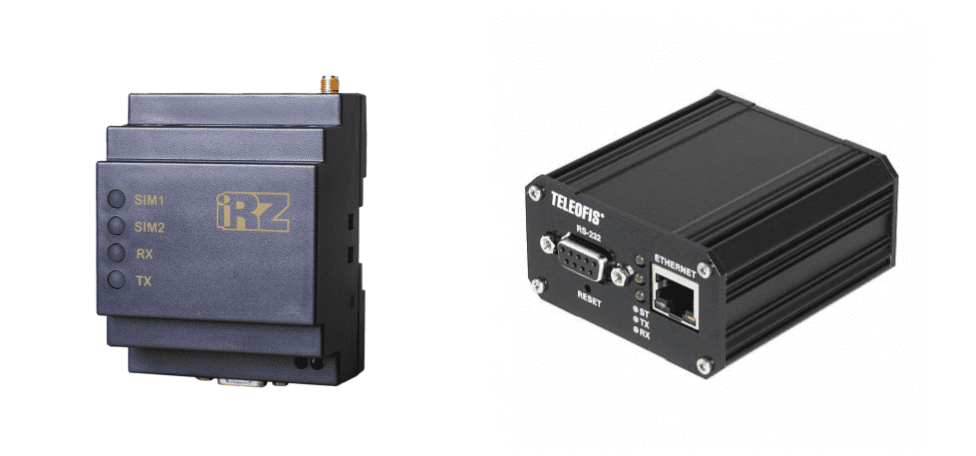

Мы устанавливаем iRZ ATM21, TELEOFIS WRX768, TELEOFIS ER108.
Настройка удаленного опроса
После того, как установили оборудование, переходим к настройке удалённого опроса
Зарегистрировавшись сейчас, у Вас активируется бесплатный 7-дневный период. Этого будет достаточно, чтобы настроить оборудование и провести первые тесты системы.
После успешной регистрации, Вы увидите такую страницу:
Где необходимо нажать “Создать счетчик”.
Теперь указываем название объекта, на котором будем производить удаленный опрос, марку счетчика и его номер.
Если счетчик однотарифный или поддерживает более 2 тарифов указываем это в тарифных зонах, если есть желание, можно переименовать название тарифных зон. Нажимаем кнопку “Сохранить и настроить АСКУЭ”.
Теперь мы видим окно настроек АСКУЭ.
Выбираем тип счетчика из выпадающего списка. На счетчиках Меркурий сетевой адрес рассчитывается автоматически, на других счетчиках он устанавливается по-умолчанию.
На выборе типа соединения мы остановимся подробнее:
- GSM модем — опрос электросчетчика будет осуществляться звонком на СИМ-карту установленной в модем. Этот способ достаточно дорогой — 2 рубля за каждый опрос. Мы рекомендуем не использовать этот тип соединения, а настроить модем для опроса по GPRS.
- GPRS модем — это решение идеально подходит для счетчиков со встроенным модемом. Опрос будет осуществляться при подключении модема к серверу яЭнергетик через GPRS.
- Интернет соединение (TCP клиент) — этот пункт нужно выбрать, если для опроса счетчика будет использоваться Ethernet модем, подключенный к интернету, который самостоятельно будет устанавливать соединение с сервером яЭнергетик.
- Интернет соединение (TCP сервер) — этот пункт нужно выбрать, если для опроса счетчика будет использоваться Ethernet модем, подключенный к интернету. Модем должен быть со статическим IP-адресом, чтобы сервер яЭнергетик мог подключиться к нему и провести опрос.
- Интернет соединение (TCP клиент) с протоколом TELEOFIS — этот пункт необходимо выбрать если счетчик будет опрашиваться через Ethernet конвертер TELEOFIS.
- GPRS модем с протоколом IRZ — этот пункт необходимо выбрать если счетчик будет опрашиваться через GPRS модем iRZ.
- GPRS модем с протоколом TELEOFIS — этот пункт необходимо выбрать если счетчик будет опрашиваться через GPRS модем TELEOFIS.
- GPRS модем SprutNet PRO BGS2 — этот пункт необходимо выбрать если счетчик будет опрашиваться через GPRS модем SprutNet PRO BGS2.
- GPRS модем с протоколом CE-NetConnections (Энергомера) — этот пункт необходимо выбрать если счетчик будет опрашиваться через встроенный GPRS модем в счетчиках Энергомера.
- GSM шлюз RG 107 — опрос электросчетчика будет осуществляться через GSM шлюз RG 107.
- Соединение со шлюзом RG 107 через сервер Тайпит — опрос электросчетчика будет осуществляться через шлюз RG 107, который устанавливает соединение с серверами компании «Тайпит».
- Вега СИ-13 — опрос электросчетчиков будет осуществляться через базовую станцию Вега СИ-13 к которой будут подключены электросчетчики по технологии LoRaWAN.

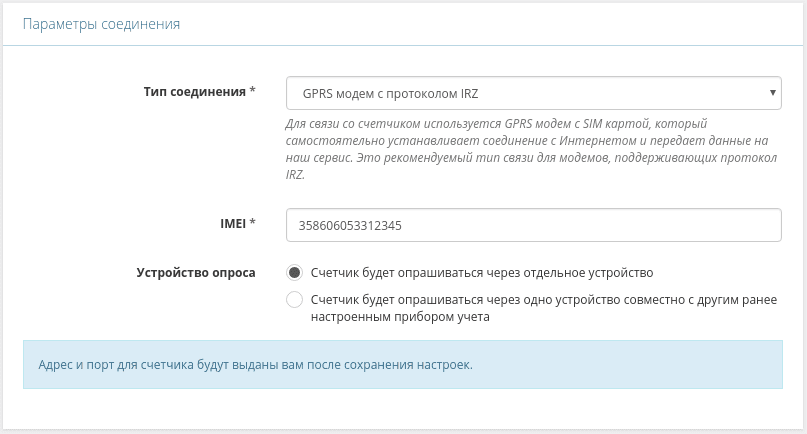

В нашем примере будет использоваться модем iRZ ATM21.A, поэтому выбираем “GPRS модем с протоколом IRZ”, вводим IMEI модема и указываем, что счетчик будет опрашиваться через отдельное устройство.
Адрес и порт для подключению к серверу будет выдан после завершения настроек.
При необходимости меняем пароли первого и второго уровня электросчетчика для подключения к нему.
Нажимаем кнопку “Сохранить”.

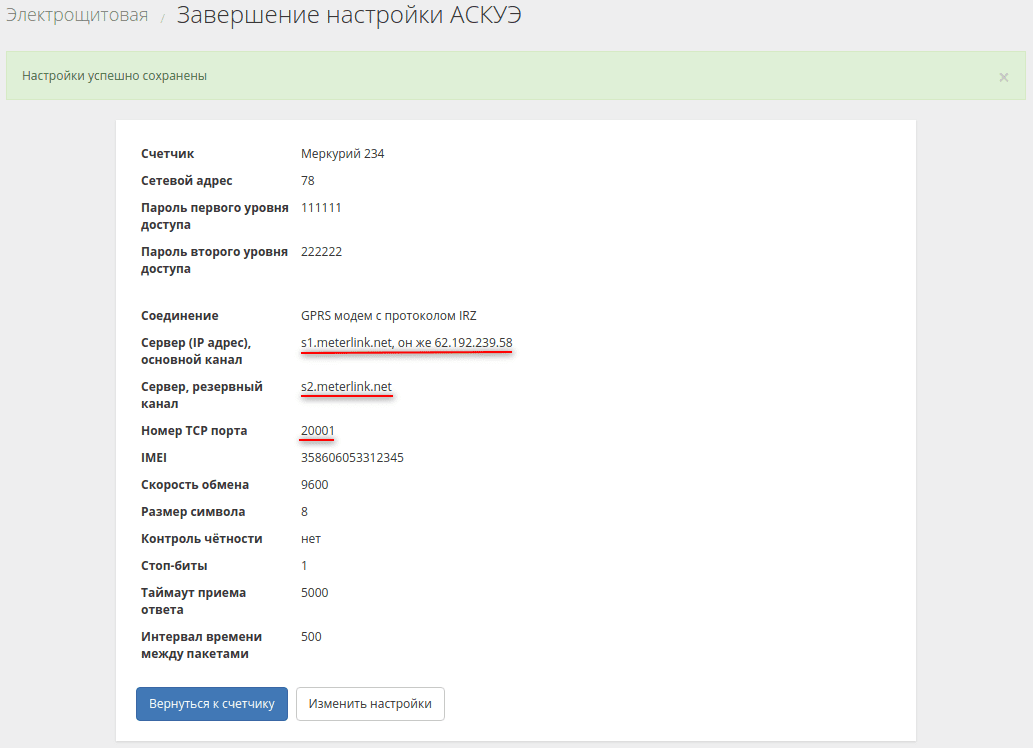

яЭнергетик выдаст окно, где указаны параметры, которые нужно будет записать в модем, для подключения его к серверу АСКУЭ.
Мы уже писали статьи по настройке некоторых модемов. Вы можете ознакомится с ними в этих статьях:
После настройки АСКУЭ и модема, необходимо проверить его работоспособность. Для этого внутри счетчика открываем вкладку “Показания” и нажимаем кнопку “Опросить”.
После успешного опроса Вы увидите сообщение о получении нового показания в таблице.
       |
