На какую глубину берет металлоискатель?
Глубина обнаружения ( detection depth – англ.) цели является одним из главных параметров металлоискателя, который зависит от площади поисковой катушки, размеров проводящего объекта, его электрической проводимости, от расположения объекта и его формы, от частоты излучаемого поля (рабочей частоты).
Практически каждый желающий приобрести металлоискатель стремится найти прибор, имеющий достаточно большую глубину обнаружения. А необходимо ли это? Да, это немаловажно, но будете ли вы копать яму глубиной хотя бы три метра в глубину? Кто-то будет, а кто-то нет.
В настоящее время глубина обнаружения современного металлоискателя достигает в зависимости от типа грунта от 2.5м до 6м и более, а наиболее популярными глубинными металлоискателями являются:
- импульсный детектор PULSE STAR II PRO
- металлоискатели с разнесенными ортогональными катушками TM 808 и Gemini-3
- грунтовый детектор GTI 2500 с умножителем глубины.
Существуют специализированные рамочные детекторы с большой поисковой рамкой (до 2м), способные обнаружить крупный предмет на глубине до 9 метров.
Приборы, имеющие такую глубину обнаружения, конечно, востребованы как поклонниками хобби поиска, так и специалистами инженерных служб, но в большинстве случаев для качественного поиска достаточно иметь один из универсальных грунтовых металлоискателей и дополнительные совместимые поисковые катушки, а иногда и умножитель глубины.
Что касается глубины обнаружения универсальных грунтовых металлоискателей, а также большинства подводных металлоискателей, то существует несколько проверенных практикой важных моментов, которые являются справедливыми для детекторов различного уровня и назначения:
- большинство металлоискателей работает в диапазоне частот от 5 до 60 кГц. Низкая частота прибора плохо выявляет мелкие цели, однако электромагнитное поле проникает глубже в грунт и поэтому глубина обнаружения будет повышенная. Высокочастотный сигнал быстрее затухает в грунте, поэтому глубина обнаружения целей будет пониженная, будут обнаруживаться мелкие цели (2-5мм). Это эффективно применяется при поиске золота и золотых самородков
- увеличение размера цели повышает глубину обнаружения
- использование дискриминации уменьшает глубину обнаружения, как правило, теряется 12-17% глубины
- увеличение размера поисковой катушки увеличивает глубину обнаружения крупных целей на 10-30%, но ухудшается точность обнаружения цели. Применение больших поисковых катушек увеличивает площадь сканирования и скорость поиска
- глубина обнаружения может сильно изменяться в зависимости от минерализации грунта, особенно в простых металлоискателях любительского уровня
- импульсные металлоискатели в меньшей степени подвержены влиянию минералов грунта. Глубина обнаружения в грунте и соленой воде больше по сравнению с наиболее распространенными металлоискателями, использующими технологию VLF и сравнима с расстоянием обнаружения такой же цели на «воздухе»
Как уже было сказано выше, для качественного поиска достаточно иметь один из универсальных грунтовых металлоискателей и дополнительные совместимые поисковые катушки, а иногда и умножитель глубины.
Дополнительные катушки дают возможность использовать различную рабочую частоту детектора, а следовательно получать различную глубину обнаружения. Этот секрет лежит на поверхности, но большинство искателей его упорно не хочет замечать и эффективно использовать!
Стоит заметить, что большинство обнаруженных ценных находок, золотых самородков, монет, тайников, реликвий и артефактов обнаружено на глубине от 1м до 1.5м. Кстати, подавляющее большинство этих находок сделано металлоискателями, имеющими глубину обнаружения, соответствующую таблице. Исключением являются военные окопы и замаскированные подземные убежища, в основном военных времен.
Related tags: глубина обнаружения металлоискателя, таблица глубин металлоискателей, на какую глубину берет металлоискатель, сравнительная таблица глубин металлоискателей, таблица глубины обнаружения
Глубинные металлоискатели востребованы поисковыми отрядами, охотниками за метеоритным железом, археологами. Они предназначены для обнаружения крупных предметов на большой глубине.
Дискриминация не входит в их задачи, и, если она есть — это приятный бонус.
Конструкция и принцип работы прибора
Глубинники не строят по схеме VLF, характерной для обычных металлоискателей. Основная функция — это отсев мелкого металломусора, этакая массогабаритная дискриминация целей. Для достижения рекордной глубины поиска применяются большие поисковые детекторы — не только катушки, но и квадратные рамки размерами от метр на метр и больше.
Разновидности металлодетекторов
Глубинные металлоискатели строят по двум схемам. Первая из них — RF или Radio Frequency. Например, прибор Fisher Gemini 3. Принцип RF основан на использовании двух катушек. Передающая параллельна земле, принимающая — перпендикулярна.
Этим обусловлен конструктив прибора — он напоминает гигантскую гантель, которую кладоискатель несёт за середину.
Работает прибор на частоте 82 кГц.
Недостатки схемы: большие габариты, неглубокое обнаружение — невозможно сделать большой поисковый детектор, иначе придётся возить металлоискатель на неметаллической телеге. И нет дискриминации чермета.
Этих недостатков лишён металлодетектор по схеме PI — Pulse Induction. Катушка одна, она же принимающая, она же передающая. Например, болгарский металлодетектор Deep Hunter 3 Pro SE может поставляться с рамкой 180х180 см. И эту рамку реально носить одному человеку, хотя обычно работают вдвоём — находиться внутри рамки запрещает инструкция к прибору.
Работает Дип Хантер на частоте от 100 до 400 кГц, умеет автоматически отстраиваться от грунта, обнаруживает каску на глубине до 5 метров, различает чёрный и цветной металл.
Основные параметры
Мы уже выяснили, что строятся глубинники по двум разным схемам. И для каждой схемы важны свои конструктивные параметры. Для RF — расстояние между катушками и их размер. А для PI — размер рамки и мощность.
Подбирая оптимальные конструктивные параметры, конструкторы добиваются от металлоискателей достижения определённых характеристик. О них ниже.
Глубина обнаружения
У Фишера Джемини заявлена глубина обнаружения до 9 метров, но непонятно, что именно он на этой глубине обнаруживает — вероятно, танки римской империи.
Реально с глубинниками искать пушечные ядра на полуметровой глубине, метеориты, обнаруживать блиндажи по печкам в них. До трёх-пяти метров.
Частота работы
Для PI частоты в районе всего 100-500 герц, поэтому при работе рядом с ЛЭП неплохо бы иметь отстройку от электромагнитных помех — токи в ЛЭП имеют частоты того же порядка — 50 или 60 Гц.
Для RF такие проблемы не актуальны.
Что такое рамка для глубинника
Рамками оперируют приборы, построенные по схеме PI. Рамка — это квадратная катушка из одного контура. Сторона рамки может быть очень большой, но реально максимальный габарит — 2 метра. Свыше уже сложно обеспечить жёсткость конструкции, да и вес уже слишком велик — без телеги, построенной без единого гвоздя, не обойдёшься.
В чем разница между глубинниками с рамкой и с катушкой
Использование глубинника с катушкой возможно для обычного поиска, но металлоискатели по схеме VLF при поиске монет эффективнее. Глубинник начинает отрабатывать свою цену только с рамкой. Не зря большинство глубинников PI продаётся как комплект рамки и блока управления. Штанги и катушки — дополнительные аксессуары.
Чем глубинные металлоискатели отличаются от прочих
Глубинные металлоискатели могут напоминать обычные. Но это частные случаи. Глубинник, в отличие от обычного монетника, выглядит или как рамка или как большая гантель, которую оператор несёт за ручку.
То же в равной степени относится и к глубинным насадкам — такие есть для Garrett 2500, для XP Deus.
Что важно знать при покупке глубинного металлоискателя
Важно отдавать себе отчёт в том, что производитель замерял глубину обнаружения в идеальных условиях — в чистом грунте, с неповреждённой целью. В реальной жизни приходится работать на замусоренных участках, а каски, ядра и прочие цели изрядно попортила коррозия.
При выборе стоит обратить внимание на возможность применения и катушек и рамок, стабильность работы, хорошее игнорирование мелкого мусора, возможность отстройки от грунта и радиопомех от ЛЭП, телефонов, другой электроники.
Глубина обнаружения крупной цели (металлическая каска) в 3-4 метра для большинства задач является достаточной, не стоит гнаться за глубиной в ущерб стабильности или фильтрации мусора. Народная мудрость гласит: «дурная голова ногам покою не даёт». А в нашем случае неправильный выбор металлодетектора чреват бесплодными раскопками на большую глубину.
Схема глубинного металлоискателя
Мы рассмотрели две схемы глубинников: RF и PI. Несомненно, схема PI гораздо проще в реализации, да и преимуществ по сравнению с RF у неё больше — антенна (катушка или рамка) нужна одна, а не две, конструктив получается удобнее в работе а глубина обнаружения больше.
Такой металлоискатель не обязательно покупать, его можно изготовить самостоятельно. При этом затраты составят совсем смешные цифры по сравнению с промышленными приборами. Об этом ниже.
Самодельный металлоискатель: схема и подробное описание сборки
Наши руки не для скуки. Чтобы сделать своими руками глубинный металлоискатель, необходимо вооружиться принципиальной схемой, элементной базой и приложить трезвую голову и прямые руки. Кроме радиодеталей понадобится каркас для рамки и подходящая коробка для корпуса блока управления.
Детали для сборки металлоискателя
В интернете можно купить набор для самостоятельного изготовления металлодетектора. Печатная плата и горсть радиодеталей обойдутся в 500 рублей. https://md-kit.ru/nabor-dlya-sborki-pirat-k157ud2_Z6
Для начала такого набора более чем достаточно. Если изготовление увлечёт, можно пойти дальше, искать или самостоятельно рассчитывать схемы, травить печатные платы и собирать всё более продвинутые металлоискатели.
Схемы металлодетектора для изготовления своими руками
На странице https://zakonoma.net/metalloiskatel-svoimi-rukami/glubinnyj-metalloiskatel-svoimi-rukami.html можно найти принципиальную схему для самостоятельной распайки блока управления глубинного металлоискателя.
Знакомимся, там же приведён список необходимых радиодеталей, инструментов и вспомогательных материалов. Закупаем и начинаем.
Как собрать металлоискатель без использования микросхем
Схема из предыдущей главы предполагает использование интегральных микросхем. Если кладоискатель решил обойтись вовсе без них — нет проблем, идём по ссылке https://zakonoma.net/metalloiskatel-svoimi-rukami/18-metalloiskatel-pirat.html. Металлоискатель Пират, который там представлен, может быть изготовлен только на транзисторах, диодах, конденсаторах и резисторах.
Как собрать печатную плату металлоискателя своими руками
Радиолюбители знают, что вариантов сборки схемы — не один. Можно воспользоваться фабричными коммутационными панелями, можно соединять радиодетали проводниками. А можно пойти по классическому пути — берём лист фольгированного гетинакса или текстолита, вырезаем под необходимый размер, трассируем, покрываем лаком трассы и протравливаем раствором из перекиси водорода, электролита и поваренной соли. Затем наступает этап паяльника — лудим плату.
Как сделать катушку для металлоискателя своими руками
Глубинники по технологии PI работают и с катушками и с рамками. Что та, что другая — это контур из медного кабеля, работает как на приём, так и на передачу.
Смотрим видео о самостоятельном изготовлении рамки из старых удочек и медного проводника 0,9 мм. Его опубликовал канал В поисках металла.
Катушка из медной проволоки на деревянной основе
Не рамками едиными жив глубинник. Камрад Виталий Богачёв — настоящий мастер, изготавливает из фанеры приличную катушку. Мотает обычным медным изолированным кабелем, подбирая число витков опытным путём.
Катушка из витой пары за 5 минут
Чтобы избежать поломки или обрыва единственного проводника в катушке, можно сделать её из многожильного провода, например, той же UTP — неэкранированной витой пары.
Сайт Мир искателей приводит подробную инструкцию. Всё, что понадобиться — это три метра витой пары, кусок двужильного кабеля на полтора метра, паяльник и изолента.
Краткая инструкция по настройке металлоискателя сделанного своими руками
Металлодетектор мало просто собрать. Его необходимо ещё и настроить так, чтобы он игнорировал мелкие металлические предметы — иначе всё зря.
Сайт Сделай сам даёт исчерпывающие инструкции по настройке самодельного металлоискателя. Три переменных резистора, используемые в схеме, дают возможность сделать это с максимальным удобством. Читаем. http://www.sdelai-sam.su/index3.html
Возможные проблемы при сборке
Тот же сайт Сделай сам предупреждает о возможных трудностях, которые могут настичь кладоискателя-самодельщика при сборке и настройке металлоискателя. В основном они касаются неправильной геометрии или намотки катушки, использования бракованных или негодных б/у радиодеталей.
Отзывы и рейтинг лучших моделей глубинников
В интернете есть куча статей под названием «рейтинг глубинных металлоискателей», которые разными словами рассматривают всего две модели, выполненные по технологии RF — это Fisher Gemini 3 и Whites TM 808. Складывается ощущение, что авторы этих статей даже не слышали о глубинных насадках Garrett Treasure Hound Eagleeye для GTI 2500, аналогичной для XP Deus. И совсем не подозревают о технологии PI и приборах, построенных на этой схеме, среди которых очень ярко выделяется Golden Mask Deep Hunter 3 Pro SE. А Rex Relicscan, тоже по PI?
На самом деле отзывы о глубинниках совершенно разные. И стоит идти от задач поиска, выбирая прибор по функциям и удобству использования.
Всем правильного выбора и удачи на копе!
↓↓↓ Обсуждайте данную статью в комментариях. Листайте вниз ↓↓↓
Характеристика в рейтинге
| 1 | Nokta Invenio Smart | Лучшая новинка 2018 года |
| 2 | White’s TM-808 | Самый популярный глубинный металлоискатель |
| 3 | Detech SSP-5100 | Высокая чувствительность на глубине |
| 4 | Fisher Gemini-3 | Мобильность и универсальность |
| 5 | Глубинная насадка Treasure Hound к металлодетектору Garrett GTI 2500 | Самая простая модернизация металлоискателя |
Для поиска в земле крупных предметов используются глубинные металлоискатели. У них есть определенные параметры, которые отличают приборы от стандартных металлодетекторов. Эти особенности важно учитывать при выборе подходящего аппарата.
- В первую очередь большинство глубинных металлоискателей не имеют дискриминации. Да и многим пользователям неважно, из какого металла сделан артефакт Великой отечественной войны, находящийся на глубине 2-3 м.
- Глубинники могут оснащаться привычной катушкой или крупногабаритной рамкой. Для ограниченных пространств удобнее использовать привычную катушку, она позволяет использовать прибор одному оператору. А вот в случае рамки потребуется помощник, зато и охват исследуемой территории будет больше.
- Многие производители указывают завышенную глубину обнаружения. Конечно, если военная техника (танк) спрятана под толщей грунта в 6 м, то многие глубинники зафиксируют цель. А вот пулеметы или каски обнаружить удается до глубины 2 м. Другими словами, чем крупнее предмет, тем глубже находится он прибором.
- Опытные поисковики больше всего ценят в металлоискателе не глубину обнаружения, а стабильность работы с разными грунтами. В первую очередь это касается минерализованной почвы. Также устройство должно игнорировать мелкий мусор, которого в изобилии попадается в верхних слоях грунта.
В наш обзор попали лучшие глубинные металлоискатели. При составлении рейтинга учитывалось мнение профессиональных поисковиков и отзывы пользователей.
ТОП-5 лучших глубинных металлоискателей
5 Глубинная насадка Treasure Hound к металлодетектору Garrett GTI 2500
Простой и доступный способ модернизации обычного металлоискателя Garrett GTI 2500 – это установка глубинной насадки Treasure Hound. Двухрамочная конструкция превращает обычный прибор в глубинник. При этом теряется способность определения типа металла, но глубина поиска достигает 3 м. Что касается реальных исследований, то солдатскую каску устройство видит на глубине 1,3 м, а артиллерийское вооружение можно найти на отметке 1,7 м. Следует отметить, что насадка выпускается достаточно давно, поэтому она не делает металлоискатель лучшим на сегодняшний день. Зато практичности поисковому устройству необычное приспособление добавляет.
Пользователи в отзывах указывают на все плюсы и минусы глубинной насадки. Главными достоинствами становятся доступность и простота модернизации. Но ее нельзя применять с другими металлоискателями, что значительно ограничивает сферу применения.

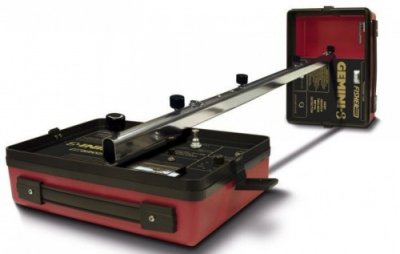

4 Fisher Gemini-3
При разработке глубинного металлоискателя Fisher Gemini-3 американские конструкторы сделали упор на мобильность и универсальность. Прибор отличается легкостью (2,8 кг) и компактностью. Для транспортировки его можно сложить в два чемоданчика, а привести в полную боевую готовность удается за 2-3 минуты. Устройство оснащено плечевым ремнем, длину которого можно настроить под любой рост. Одной кнопкой включается передатчик и приемник, корректировать работу металлоискателя можно под разные виды грунта. Глубина обнаружения крупных объектов достигает 6 м, а вот небольшую емкость с монетами модель найдет на глубине до 1 м.
Пользователи в отзывах отмечают не только доступную цену, мобильность и универсальность, но и надежность катушки, защищенной кожухом. К недостаткам аппарата владельцы относят нестабильность настроек, из-за чего часто происходят ложные срабатывания.

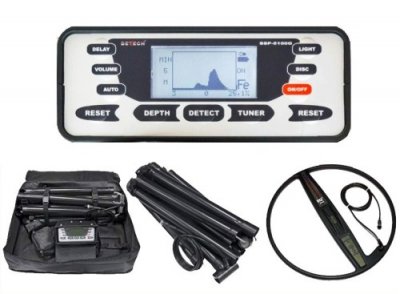

3 Detech SSP-5100
Глубинный металлоискатель Detech SSP-5100 работает по технологии PI индукции. Благодаря такой схеме глубина обнаружения крупных предметов может достигать 9 м. Эксперты отмечают высокую чувствительность аппарата к разным по величине объектам (до 6 м). Например, солдатскую каску глубинник находит на уровне 1,6 м, а пулемет – до 2,0 м. Передатчик излучает волны частотой 100 герц, модель быстро настраивается на грунт. Производитель основательно поработал над дисплеем и интуитивно понятным меню. Прибор подойдет не только опытным поисковикам, но и новичкам. Благодаря автоматическому режиму, устройство самостоятельно вносит поправки на грунт и магнитное поле. Подключаемая рамка имеет габариты 1х1 м, поэтому для поиска понадобится помощник.
Пользователи считают глубинник лучшим прибором для серьезных поисковых работ. Он прост в работе и неприхотлив. Только цена, по мнению специалистов, несколько завышена.

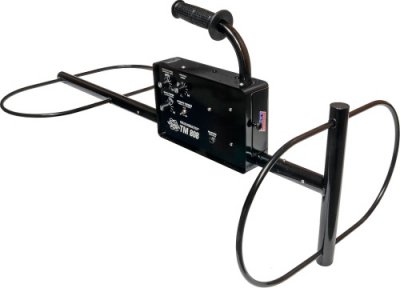

2 White’s TM-808
Среди глубинных металлоискателей самым популярным в России является американская разработка White’s TM-808. Пользователи поисковой системы "Яндекс" проявляют к прибору повышенный интерес по ряду причин. В первую очередь, на практике работает девиз компании "Клиентам – качество и доступные цены". Устройство отличается простотой в работе, он оснащается только катушками. Поэтому использовать металлоискатель может один человек. Производитель заявляет глубину обнаружения до 4 м, хотя на практике этот показатель выглядит скромнее. Лучшие показатели модель демонстрирует в ограниченном пространстве. TM-808 не может определять тип металла, что не всегда и нужно.
Хоть прибор уже устарел технически, но отзывы продолжают поступать в основном положительные. Есть у американского глубинника несколько минусов. Это деформация катушек и боязнь влаги.
1 Nokta Invenio Smart
Турецкий глубинный металлоискатель с георадаром Nokta Invenio Smart произвел настоящий фурор в Германии на выставке IWA OutdoorClassics, которая проходила в 2018 г. Новинка представляет собой уникальную интеллектуальную систему, которая не просто сигнализирует о нахождении металла в земле, но анализирует данные и показывает предмет в объемном изображении. Кроме того, устройство точно указывает глубину залегания, а также габаритные размеры находки. С помощью глубинника можно находить самые разные предметы и аномалии в земле. Это могут быть мелкие монеты и вооружение, туннели и пещеры. Предварительно нужно выбрать подходящую программу. Эксперты отмечают отличную дискриминацию, поэтому поисковик не будет отвлекаться на откапывание ненужных металлов.
Высокая цена пока не позволяет широкому кругу поисковиков обзавестись таким аппаратом. Профессионалы в отзывах восхищаются новинкой, предрекая ей большое будущее.
