Максимальная длина удлинителя 220в

При выборе электрического удлинителя, отвечающего необходимым Вам параметрам, следует учитывать не только количество розеток и длину провода, но и необходимую мощность и сечение жил провода.

Выбор по мощности

В случае если мощность подключаемого оборудования неизвестна, необходимо использовать простую формулу — мощность тока будет равна: P=I x U.

Например: сила тока 10А, напряжение 220В, мощность в таком случае равна P=10 x 220=2200 Вт. Исходя из этой мощности, а также зная длину провода Вы можете выбрать необходимый Вам удлинитель. Например: мощность 2,2 кВт, длина провода более 40 метров, для использования внутри помещений: удлинители 4-18-1451 или 4-18-1056 (на пластиковой и металлической катушке, соответственно), удлинитель на рамке (на проводе ПВС 3х0,75).

При подключении оборудования напряжением 380В, для получения значения мощности необходимо проводить расчет также, как и для 220В, умножая итоговое число на √3. Например: сила тока 32А, напряжение, 380В, P=32x380x1,73=21063,8 Вт. При необходимой длине кабеля 30 метров, напряжении 380В, мощность 21 кВт — подходящий удлинитель на металлической катушке 4-18-1531 или 4-18-1521 (в зависимости от типа электросети — пяти- или четырехпроводной соответственно).

Выбор по сечению провода

Для выбора необходимого сечения провода необходимо знать: напряжение, суммарную мощность или силу тока, условия эксплуатации и тип провода (количество жил и материал проводника).

Например: сила тока 16 А, напряжение 220 В, заземляющий контакт, для эксплуатации в зимнее время вне помещений.

Для эксплуатации при отрицательных температурах , а также на строительных площадках необходимо использовать кабель марки КГ (мы рекомендуем пользоваться кабелями с проводниками, выполненными из меди, которые обеспечивают более высокую проходимость и гибкость). Т.к. необходимо наличие заземляющего контакта — кабель должен быть трехжильным. Сила тока и напряжение известны (16А, 220В) .

Таким образом, данным условиям соответствует: по длительной нагрузке — кабель КГ 3х1,5, по потерям напряжения — КГ 3х2,5. Зная количество розеток и длину провода — Вы можете самостоятельно выбрать подходящий удлинитель (1 розетка, 3 розетки). Например: длина кабеля 40 метров, необходим автоматический выключатель — удлинитель 4-18-1045

Рассмотрим другой пример, когда известна мощность: мощность 2,8 кВт, сила тока 16А, напряжение 220В, без заземляющего контакта, для использования внутри помещений, 30 метров, 1 розетка.

Сначала выбираем тип провода — для использования внутри помещений подходит провод марки ПВС, количество жил: 2. Провод марки ПВС 2х1,5 при силе тока 16А и напряжении 220В выдерживает мощность более 4 кВт (важное уточнение — данную мощность выдерживает провод, а не удлинитель или разъемы!), т.е. это удовлетворяет поставленным условиям. Учитывая длину провода и количество розеток — это силовой удлинитель на катушке 4-18-1041.

Аналогично для трехфазных удлинителей промышленного назначения: напряжение 380В, сила тока 32А (как для вилки, так и для розетки), необходимая минимальная мощность 15 кВт, для подключения к четырехпроводной сети, длина кабеля 50 метров.

Данным условиям отвечает кабель марки КГ 4х2,5, сам же удлинитель, также соответствующий заданным параметрам — 4-18-1520.

Для точного определения необходимого Вам типа кабеля (для установки на электрический удлинитель), соответствующего заданным условиям, рекомендуем обратиться к нашим специалистам.

Следует отметить, что выбор удлинителя с большим сечением кабеля снижает потери напряжения на большой длине провода, но также это отражается на цене изделия (пример удлинителя с установленным кабелем КГ 3х2,5 — 4-18-1135). Линейка промышленных и бытовых удлинителей "РВМ Электромаркет" представлена широким ассортиментом, как по мощности (от 2,2 кВт до 21 кВт), так и по типам проводов (ПВС и КГ, от 2х0,75 до 5х4,0) и их длине (от 10 до 100 метров) — мы подберем необходимое Вам изделие!

Электрический удлинитель — это устройство, которое служит для подачи питания потребителям электрической энергии, когда не хватает длины их шнура до стационарной розетки. Чаще всего конструкция удлинителя включает в себя несколько розеточных гнезд, поэтому позволяет подключить одновременно несколько потребителей.

Разновидности

Электрические удлинители классифицируются.

По методу использования:

• Переносные (переноски).
• Стационарные.

По методу соединения кабеля:

• С разборным корпусом.
• Неразборные.

По защите от удара током:

• С обычной защитой.
• С усиленной защитой.

По защите от внешних факторов:

• Обычные.
• С защитой от брызг.
• Струезащищенные.

По температурной защите кабеля:

• Без защиты.
• С электрическим автоматом, ограничивающим ток или температуру.

По комплектации:

• Бытовые.
• Профессиональные.

Конструктивные особенности

Классическая конструкция электрического удлинителя состоит из электрического шнура с вилкой, корпуса с несколькими розеточными гнездами. Корпус чаще всего выполнен из несгораемого пластика. Длина шнура удлинителей обычно 1,8-10 метров.

Дополнительно удлинители могут включать в себя выключатели питания, индикаторы, защитные автоматы, термовыключатели, приспособления для сматывания шнура, крепления для удобной фиксации во время использования.

Каждый электрический удлинитель, в зависимости от вида, имеет свои особенности устройства.

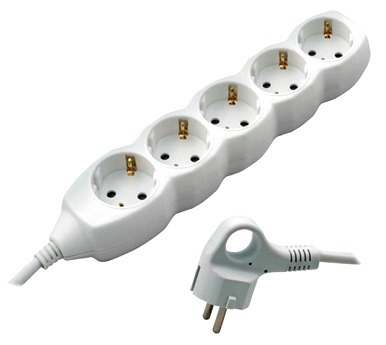

Переносные удлинители

Такие модели электрических удлинителей можно легко переносить на разные места. Вес таких переносок не превышает 15 кг, могут применяться для подключения питания различного бытового и производственного оборудования.

Стационарный электрический удлинитель

Такая конструкция электрического удлинителя приспособлена для постоянного крепления вовремя его использования в одном месте. Масса стационарной модели обычно больше 15 кг. Крепление удлинителя не позволяет перемещать его на другие места.

С разборным корпусом

Удлинители могут иметь разборный корпус, скрепленный винтами или саморезами. Разборная катушка с проводом обеспечивает возможность замены провода с вилкой или розеткой. Преимуществом разборной модели является доступность при ремонте и обслуживании.

Неразборные

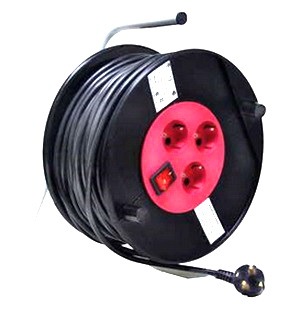

Существуют кабельные катушки неразборного вида. Они выполнены одной комплектной единицей с гибким кабелем и розеткой, вилка опрессована на кабеле. Вся конструкция выполнена таким образом, что если кабель отсоединить от катушки, то удлинитель становится непригодным для применения.

Кроме катушечных удлинителей, неразборными могут быть и обычные переноски. Их достоинством является хорошая защищенность от внешних воздействий, качественная изоляция, недоступность для проникновения внутрь устройства неквалифицированными людьми, а также детьми, что повышает их безопасность.

С обычной и усиленной защитой

Устройство удлинителя для нормальных условий работы должно обеспечивать защиту от прикосновения к токоведущим элементам. Его детали, создающие защиту от удара электрическим током, обладающие механической прочностью, должны быть скреплены винтами или другим надежным способом. В процессе эксплуатации эти детали не должны терять свою прочность.

Конструкция заземляющего контакта должна давать гарантию безопасности устройства при его использовании.

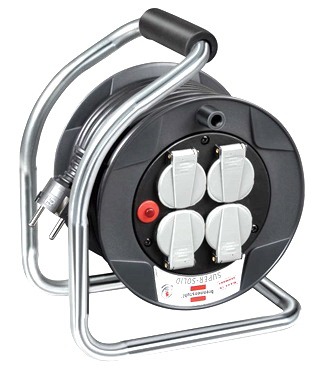

Электрический удлинитель с усиленной защитой, в отличие от модели с обычной защитой, имеет двойной слой изоляции кабеля, дополнительные защитные элементы корпуса кабельной катушки и т.д.

Бытовые удлинители

Могут иметь длину шнура до 10 метров, сечение жил находится в пределах 0,5-1,5 мм 2 . Это значение обозначается на шнуре. Жилы сечением 1,5 мм 2 способны выдержать нагрузку мощности до 3,5 киловатт.

По мощности бытовые модели делят на три вида:

1. Маломощные до 1 киловатта, для бытовых устройств небольшой мощности.
2. Средней мощности 1-2,2 киловатта, для более мощных бытовых устройств: стиральной машины, обогревателя и т.д.
3. Мощные, более 2,5 киловатт, для мощного оборудования, и даже сварочных аппаратов.

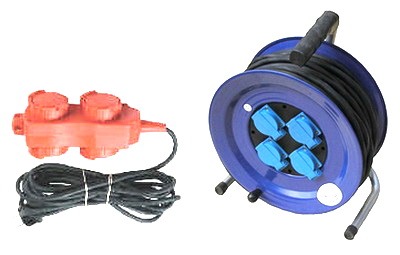

Профессиональные удлинители

Обычно применяют для подачи питания на строительных объектах к электроинструменту. Их отличием от бытовых моделей является кабельная катушка с несколькими гнездами розеток. На эту катушку наматывается кабель. Электрический удлинитель катушечного типа имеет общую мощность до 3,7 киловатт, оснащен армированным проводом длиной до 60 метров и площадью сечения жил до 2,5 мм 2 . Такие удлинители производятся с защитой от брызг и влаги.

Профессиональный электрический удлинитель качественного изготовления обычно имеет защиту от превышения мощности и разматывания кабеля, который состоит из трех жил, имеющих двойную изоляцию, вилку с контактом заземления литого типа.

Советы по выбору

Чтобы сделать правильный выбор удлинителя во время посещения магазина электротоваров, целесообразно воспользоваться некоторыми рекомендациями специалистов. Основные параметры удлинителей, на которых следует заострить внимание при выборе:

• Число розеточных гнезд.
• Наличие заземляющего контакта.
• Длина шнура.
• Наибольшая допустимая нагрузка.
• Наличие защитного автомата.
• Качество изоляции.
• Дополнительные элементы.

Число розеток

В зависимости от модели число розеток может быть от 1 до 7 штук. Большое число розеток дает возможность одновременного подключения нескольких устройств. При этом важно, чтобы общая их мощность не превысила допустимую нагрузку удлинителя.

Если нет подходящего удлинителя, то его вполне можно изготовить самостоятельно, используя необходимые составные элементы и длину шнура. Все материалы можно приобрести в любом магазине электротехнических изделий.

Наличие заземления

Заземляющий контакт защищает человека от удара электрическим током в случае возникновения неисправности устройства, подключенного к удлинителю, снижает воздействие электрических помех на подключенные бытовые устройства в сети. Это способствует более длительному сроку эксплуатации потребителей.

Целесообразно применять электрический удлинитель с заземляющим контактом в случае постоянной эксплуатации компьютера, холодильника и других устройств. Для временного подключения на несколько минут, подойдет удлинитель без заземления.

Длина шнура

Эта характеристика индивидуальна для конкретного случая. Может потребоваться короткий шнур до 2-х метров, а может понадобиться и очень длинный кабель. Если хотите приобрести удлинитель более 30 метров, то удобнее будет конструкция с бобиной для сматывания кабеля.

Важным моментом является подключение потребителя мощностью приблизительно равной мощности удлинителя, особенно, если он длинный и намотан на катушке или смотан в бухту. При подключении в катушке возникает значительная индукция электрического поля, которая нагревает кабель. Поэтому при подключении мощной нагрузки целесообразно полностью разматывать кабель. Если мощность потребителя менее половины допустимой нагрузки удлинителя, то допускается кабель не разматывать.

Температура внешней среды не должна быть больше допустимой, указанной в паспорте удлинителя. Качественные модели с хорошей изоляцией могут функционировать даже на морозе до -40 градусов. В некоторых корпусах удлинителей встроены предохранители для защиты от превышения допустимой нагрузки.

Максимальная нагрузка

Этот параметр показывает, какой мощности устройство можно подключать к удлинителю. Каждая модель имеет допустимую величину нагрузки, указанную на его корпусе. Перед подключением потребителя необходимо убедиться в том, что его мощность не превышает допустимую мощность удлинителя.

Если нужен удлинитель для электродрели, то достаточно переноски до 1,3 ватт. Для стиральной машины потребуется переносная модель с большей мощностью, до 2,2 киловатт, так как в ее конструкции имеется мощный нагреватель воды.

Защитный автомат

Такая вспомогательная защита наиболее необходима в таких электрических сетях, где часто случаются перепады напряжения. Автомат не допустит перегрузки, если к одному удлинителю подключено сразу несколько мощных потребителей нагрузки.

Качество изоляции кабеля

В составе удлинителя кабели бывают как однослойными, так и двухслойными. Кабели с одним слоем изоляции подходят для применения в местах с невысокой температурой и обычной влажностью. Два слоя изоляции кабеля необходимы при использовании удлинителя в местах с высокой влажностью, температурой, а также на морозе, в грунте и в других экстремальных условиях.

Дополнительные элементы

Часто электрический удлинитель оснащен индикатором, который позволяет контролировать включено устройство или нет. Наиболее удобными в бытовом применении считаются качественные удлинители «Спутник».

Удлинитель это такой же необходимый элемент эл.проводки в доме, как розетки, выключатели и другое оборудование.

В магазине можно встретить десятки их разновидностей. Какой же из них выбрать и на какие параметры обратить внимание в первую очередь.

Запомните, что чем длинее переноска, тем больше будут потери напряжения. Для бытовых приборов оптимальная длина удлинителя от 3м до 7м.

Кстати, много гнезд под розетки нужно не для одновременного подключения большого количества приборов, а для того, чтобы постоянно не выдергивать вилку, тем самым защищая от расшатывая контакты.

Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм2.

Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках». Скачать можно здесь.

Вот регламентированные сечения провода для удлинителей согласно этого норматива:

нагрузка до 6А (1,3кВт) – 0,75мм2

нагрузка до 10А (2,2кВт) – 1мм2

нагрузка до 16А (3,5кВт) – 1,5мм2

Марка провода – чаще всего ПВС с поливинилхлоридной изоляцией.

При этом диаметр самого провода (не отдельной жилы) желательно иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции.

Еще может быть использована марка КГ, вместо ПВС. Он более устойчив к отрицательным температурам и изменениям погодных условий. Для уличного или гаражного применения такой выбор будет более правильным.

ПВС протащите несколько раз по бетонному полу, и его изоляции придет конец. КГ более стоек к таким условиям эксплуатации. Применимы и другие марки кабеля:

Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно безопасно включать без риска перегрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):

К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм2. Разве что это будут бобины или катушки большой длины, от 50 метров и выше.

Поэтому такие модели (с проводами 2,5мм2, 4мм2 и выше) зачастую мастерят самостоятельно.

Для более мощных приборов, например инверторных сварочных аппаратов, идет уже совсем другой класс изделий.

У качественной модели обязательно должна быть защита от вытягивания и перегибания провода.

Это одинаково относится как к разъему с вилкой, так и к месту ввода проводников в корпус удлинителя.

Никогда не работайте переноской со скрученными проводами. Во-первых, это рано или поздно приведет к повреждению жил, а во-вторых такой кабель элементарно будет нагреваться.

Учтите, что удлинители выдерживают номинальную нагрузку, только при полностью размотанном кабеле. На корпусе, иногда наносят специальные значки, с максимальным током при смотанном проводе и размотанном.

Прежде чем покупать удлинитель, посмотрите какая у него вилка:

литая

разъемная

Если вилка не литая, и ее можно разобрать, то есть риск нарваться на сомнительное изделие. Именно такие вилки проще всего изготовить кустарным способом.

Для производства цельных, хотя бы нужно некоторое профессиональное оборудование.

Кроме того, если ваша аппаратура с вилкой без евроразъема, то удлинитель с евророзеткой вам противопоказан. Использование в этом случае евроадаптеров и переходников в разы увеличивает переходное сопротивление.

То есть, при номинальной нагрузке в 10А, только на одних контактах "вилка-розетка" можно терять в мощности до 10Вт каждый час. Вот сводные данные по потерям в напряжении и мощности в удлинителях в зависимости от длины, материала и сечения жил.

И это при нормируемых значениях. А что будет, если вы понавтыкаете различные переходники.

Еще обращайте внимание на расположение втычных контактов розеток. Они должны быть сделаны так, чтобы вилка подключаемого аппарата втыкалась по диагонали или наискось, а не вертикально.

Иначе вторую вилку в соседнее гнездо невозможно будет подключить.

Стремитесь выбирать модели со встроенной защитой от перепадов напряжения и с защитой от пыли и влаги. Влагозащищенность обозначается латинскими буквами IP. Бытовые удлинители чаще всего идут с цифрами IP20.

Ими можно пользоваться только в сухих и не пыльных комнатах, но никак не в ванной или гараже. Модели с защитой IP44 уже имеют пылебрызгозащиту.

Не путайте модели сетевых фильтров и простых переносок с кнопкой отключения. В последних, встроен выключатель, предназначенный для ручного отключения питания.

Он никоим образом не защищает аппаратуру от перепадов и перекосов напряжения. Для этого, внутри корпуса должен стоять еще как минимум варистор. Что это такое, будет рассмотрено чуть ниже.

Кстати и сами выключатели бывают разными:

двухполюсные

четырехполюсные

Выбирать лучше 4-х полюсники. Отличить их довольно легко.

Четырехполюсный в два раза шире. Именно он разрывает как фазу, так и ноль.

Один из самых распространенных типов – это так называемый компьютерный удлинитель или сетевой фильтр. Он имеет в корпусе встроенный выключатель, которым можно отключать питание всех розеток.

Рассчитан он обычно на ток от 10А (мощность 2,2кВт). Каждая розетка в них имеет заземляющий контакт. Что крайне необходимо для квартир с трехжильной проводкой (фаза-ноль-земля).

Питающий провод на качественных моделях должен быть промаркирован. На нем штампуется марка и сечение жил.

Не покупайте переноски, где сечение жил менее чем 0,75мм2 или где вообще нет никаких опознавательных надписей на проводах.

При этом не стоит особо доверять толщине самого кабеля. Вполне возможно, что изоляция в нем будет довольно толстая, а вот жилки совсем тонюсенькие.

Такой провод будет однозначно греться, даже при минимальной нагрузке.

Самое главное в таких моделях, чтобы внутри был не просто выключатель, а именно “автомат”, который будет автоматически срабатывать при превышении нагрузки.

Данный удлинитель используется для питания компьютеров, ЖК и Led телевизоров, принтеров и другой бытовой техники.

Каким же образом он защищает оборудование от перепадов напряжения? Для того чтобы это понять, необходимо заглянуть во внутрь корпуса.

Для этого раскручиваете винты на обратной стороне и снимаете крышку. Контактные площадки розеток переноски должны быть выполнены из латунных пластин.

В большинстве своем они идут толщиной 0,3мм. Более качественные модели под большие токи, имеют толщину до 0,6мм.

В дешевых китайских подделках можно встретить не латунные, а всего лишь напыленные латунью железные шинки-пластины. Проверить это дело можно обыкновенным магнитом. Цветной металл магнититься не будет, а железо запросто.

Кроме худшей токопроводимости, железные контакты после первого применения широкой евровилки расширятся, а в обратное состояние уже не вернутся. Латунь же обладает значительной упругостью.

Кстати, многие “советские”вилки в такие разъемы не подойдут из-за наличия боковых штырьков заземления.

Самый главный элемент, защищающий все подключенное оборудование – это варистор. К нему с двух сторон подходят фаза и ноль. При кратковременном скачке напряжении (около 300В), у него резко падает сопротивление, зато возрастает ток протекающий через него.

За счет этого напряжение на самом варисторе стабилизируется. Если же скачок не кратковременный, а перенапряжение идет постоянно, то он просто замыкает цепь и внутри корпуса создается искусственное короткое замыкание.

То есть, если напряжение в розетках подскочило и держится в пределах 300В, у варистора резко уменьшается внутреннее сопротивление (вплоть до нуля), он срабатывает, создавая КЗ.

И именно от этого КЗ отключается автоматический выключатель, защищая все подключенные приборы.

Более качественные изделия комплектуются несколькими варисторами, плюс конденсаторами и катушками индуктивности.

В недорогих, вся защита заканчивается варистором и автоматом или кнопочным предохранителем.

Применять такой удлинитель-переноску рекомендуется именно для бытовых приборов, а не для силовых инструментов – болгарка, дрель, фен и т.д. Включая в него мощные приборы, вы уменьшаете срок службы удлинителя в разы.

Сами пластинки здесь не подпружинены, хоть и латунные. И при относительно больших токах быстро прогорают.

Для более мощных нагрузок можно выбирать модели без встроенных выключателей. Защита в этом случае обязательно должна быть обеспечена автоматов в щитке.

Такие модели для гаража и дачи выбирайте с сечением провода не менее 2,5мм2, так как розеточные группы зачастую защищаются автоматами 25А.

Внутри них также находятся латунные контактные пластины. Иногда они крепятся к основанию из негорючего материала. Это напрямую отвечает за пожаробезопасность всей колодки.

Одним из таких материалов является полиамид. Вообще то у всех производителей корпус удлинителя должен изготавливаться из негорючего пластика, но не все “китайцы” это соблюдают.

Провода питания могут быть как припаяны или приварены контактной сваркой (лучший вариант), так и просто поджаты винтами в специальных клеммных разъемах.

Надежнее, когда зажатие происходит пластиной, потому что очень часто эти винты раздавливают кончик провода, ухудшая площадь соприкосновения и сам контакт.

Если ваша переноска сделана таким образом, то целесообразнее будет такой проводок обжать наконечником НШВ.

Пайка при больших токах и нагреве может и отвалиться, а вот со сваркой ничего не будет. Даже при коротких замыканиях.

Помимо контактных латунных пластин не забывайте проверять магнитом и саму вилку. Она тоже должна быть выполнена из цветного металла и не примагничиваться.

К сожалению, чаще всего в продаже встречаются дешевые удлинители, которые скрывают в себе кучу потенциальных опасностей.

С виду, все вроде бы выглядит цивильно, да и надписи успокаивают. Номинальные токи до 16А, напряжение 250-260В! и т.п.

Однако стоит их раскрыть и все недостатки на лицо. Самое больное место – это заниженное сечение провода. Под “толстой” изоляцией и литой вилкой вы этого не увидите.

А вот внутри корпуса, в местах подключения к пластинам, уже можно кое с чем сравнивать.

Далее идут примагничивающиеся контактные пластины. Вот такая картина говорит о многом:

Иногда их даже делают из жести консервных банок, о чем свидетельствует рисунок по бокам. Вместо латуни здесь используется оцинкованное железо. Как правило, в таких моделях и сама вилка сделана из этого же материала.

Даже при нагрузке меньше 1кВт провод начинает греться, а при длительной нагрузке может и расплавиться. Все это чревато возникновением пожара.

Поэтому будьте внимательны при покупке и никогда не доверяйте только надписям и фирменным названиям. Подобрать себе качественный удлинитель для абсолютно любых целей протяженностью от 1,5м до 50м можно здесь.
