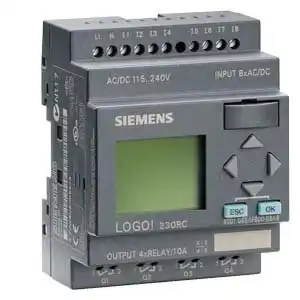

Логический модуль с дисплеем
Siemens LOGO 230RC
- Напряжение питания
=115 … 240 В;
Технические данные Siemens LOGO 230RC
115 – 240 В переменного или постоянного тока
85 . 265 В переменного тока
100 . 253 В постоянного тока
Допустимая частота напряжения питания
- 115 В переменного тока
- 15 . 40 мА
- 240 В переменного тока
- 15 . 25 мА
- 115 В постоянного тока
- 10 . 25 мА
- 240 В постоянного тока
- 6 . 15 мА
Буферизация электрического пробоя
- 115 В переменного или постоянного тока
- тип. 10 мс
- 240 В переменного или постоянного тока
- тип. 20 мс
- 115 В переменного тока
- 1.7 . 4,6 Вт
- 240 В переменного тока
- 3.6 . 6,0 Вт
- 115 В постоянного тока
- 1.1. 2,9 Вт
- 240 В постоянного тока
- 1.4 . 3,6 Вт
Резервирование часов реального времени при 25°C
тип. 80 часов без карты аккумулятора
тип. 2 года с картой аккумулятора
Погрешность часов реального времени
Число быстродействующих входов
- Нормальный вход
- макс. 4 Гц
- Быстродействующий вход
- —
Входное напряжение L1
- Сигнал 0
- Сигнал 1
- > 79 В переменного тока
- Сигнал 0
- Сигнал 1
- > 79 В постоянного тока
Входной ток при
- сигнале 0
- сигнале 1
- > 0,08 мА переменного тока
- сигнале 0
- сигнале 1
- > 0,12 мА постоянного тока
Задержка переключения из 0 в 1
- 120 В переменного тока
- тип. 50 мс
- 240 В переменного тока
- тип. 30 мс
- 120 В постоянного тока
- тип. 25 мс
- 240 В постоянного тока
- тип. 15 мс
Задержка переключения из 1 в 0
- 120 В переменного тока
- тип. 65 мс
- 240 В переменного тока
- тип. 105 мс
- 120 В постоянного тока
- тип. 95 мс
- 240 В постоянного тока
- тип. 125 мс
Длина линии (неэкранированной)
Управление цифровым входом
Непрерывный ток Ith (на одну клемму)
макс. 10 А на реле
Нагрузка из ламп накаливания (25000 циклов переключения) при
- 230/240 В переменного тока
- 1000 Вт
- 115/120 В переменного тока
- 500 Вт
Люминесцентные лампы с балластным сопротивлением (25000 циклов переключения)
10 x 58 Вт (при 230/240 В переменного тока)
Люминесцентные лампы с обычной компенсацией (25000 циклов переключения)
1 x 58 Вт (при 230/240 В переменного тока)
Люминесцентные лампы без компенсации (25000 циклов переключения)
10 x 58 Вт (при 230/240 В переменного тока)
отсутствие во всем диапазоне температур
Устойчивость к коротким замыканиям при cos 1
Защита по питанию B16, 600 А
Устойчивость к коротким замыканиям при cos 0,5 – 0,7
Защита по питанию B16, 900 А
Параллельное включение выходов для повышения мощности
Защита выходных реле (если требуется)
макс. 16 А, характеристика B16
Омическая нагрузка или лампы
Замечание. Для люминесцентных ламп с конденсаторами технические данные балласта люминесцентных ламп также должны учитываться. Если превышен максимальный допустимый импульсный ток, люминесцентные лампы следует включать при помощи надлежащих контакторов.
Данные определены для следующих устройств:
Люминесцентные лампы Siemens 58 Вт VVG 5LZ 583 3-1 без компенсации.
Люминесцентные лампы Siemens 58 Вт VVG 5LZ 583 3-1 с параллельной компенсацией 7 мкФ.
Люминесцентные лампы Siemens 58 Вт VVG 5LZ 501 1-1N с балластным сопротивлением.
Общие технические данные
72 x 90 x 55 мм
на профильной рейке 35 мм, ширина 4 модуля или настенный монтаж
Температура окружающей среды
- Горизонтальный монтаж
Низкая температура согласно IEC 60068-2-1
- Вертикальный монтаж
Высокая температура согласно IEC 60068-2-2
Хранение и транспортировка
От 10 до 95 % при отсутствии конденсации
- IEC 60068-2-42
SO 2 10 см 3 /м 3 , 10 дней
- IEC 60068-2-43
H 2 S 1 см 3 /м 3 , 10 дней
Механические условия окружающей среды
IP 20 для передней панели модуля LOGO! Basic
5 . 8,4 Гц (постоянная амплитуда 3,5 мм)
8.4 . 150 Гц постоянное ускорение 1 g)
18 ударов полусинусоида 15g / 11 мс)
Свободное падение (в упаковке)
Электромагнитная совместимость (EMC)
EN 55011/A EN 55022/B
EN 50081-1 (жилая зона)
Предельные значения: класс B, группа 1
IEC 61000-4-2 Интенсивность 3
Воздушный разряд 8 кВ
Контактный разряд 6 кВ
Напряженность поля 1 В/м и 10 В/м
Токи высокой частоты в кабелях и экранах
2 кВ (линии питания и сигналов)
Мощный одиночный импульс (только для LOGO! 230 . )
1 кВ (линии питания)
2 кВ (линии питания)
Безопасность в соответствии с требованиями IEC
Нормативы для воздушных промежутков и длины путей тока утечки
IEC 60664, IEC 61131-2,
cULus согласно UL 508,
CSA C22.2 No. 142
Время цикла на функцию
Время запуска при включении питания
Смотрите также смежные разделы:
Устройство модуля Siemens LOGO 230RC
1. Источник питания
4.Гнездо для модуля с крышкой
7. Разъем для кабеля LOGO! TD
5. Панель управления
8. Интерфес расширения
9. Механическое кодирование — гнёзда
Схема подключения модуля Siemens LOGO 230RC
Модуль LOGO! поддерживает до 24 цифровых входов, 8 аналоговых входов, 16 цифровых выходов и 2 аналоговых выходов. Как может быть достигнута максимальная конфигурация, показано ниже.
Максимальная конфигурация модуля LOGO! без аналоговых входов (LOGO! 24RC/RCo и LOGO! 230 RC/RCo)
Модуль LOGO! Basic, 4 цифровых модуля и 5 аналоговых модулей (пример)
Возможность подключения модулей расширения к модулю Siemens LOGO 230RC
В приведенной ниже таблице «X» означает возможность подключения, а «-» означает его невозможность.

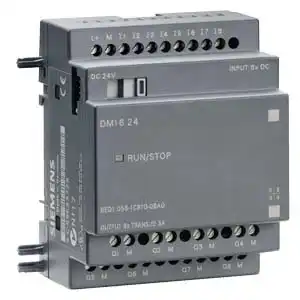

Дополнительные модули расширения
Siemens LOGO 230RC
Монтаж модуля Siemens LOGO 230RC
- На стандартной DIN-рейке
1. Навесьте модуль LOGO! Basic на рейку
2. Нажмите на нижнюю часть вниз, чтобы защелкнуть модуль.
Должна сработать монтажная защелка на задней стороне
3. Снимите крышку разъема на правой стороне модуля LOGO! Basic или модуля расширения LOGO!
4. Поместите цифровой модуль на рейку DIN справа от модуля LOGO! Basic
5. Передвиньте цифровой модуль влево до контакта с модулем LOGO! Basic
6. При помощи отвертки сдвиньте защелку влево. В крайнем положении защелка фиксируется в модуле LOGO! Basic
Повторите пункты монтажа цифрового модуля, чтобы смонтировать дополнительные модули расширения.
- Монтаж на стене
Для монтажа на стене следует сначала передвинуть монтажные защелки на задней стороне устройств наружу. Теперь модули LOGO! можно монтировать на стене при помощи двух монтажных защелок и двух винтов Ø M4 (момент затяжки от 0,8 до 1,2 Нм).
Программное обеспечение LOGO!
Для программирования модулей LOGO! на персональном компьютере поставляется программное обеспечение LOGO!Soft Comfort. Это программное обеспечение предоставляет широкие возможности, например:
● Графический интерфейс для создания коммутационных программ в автономном режиме при помощи ступенчатой схемы (диаграммы контактов или принципиальной схемы) или функциональной блок-схемы (функциональной диаграммы).
● Имитация работы коммутационной программы на ПК
● Генерирование и печать обзорной диаграммы коммутационной программы
● Сохранение резервной копии коммутационной программы на жестком диске или на другом носителе.
● Сравнение коммутационных программ.
● Удобная настройка блоков.
● Передача коммутационных программ в обоих направлениях:
– из модулей LOGO! в персональный компьютер;
– из персонального компьютера в модули LOGO!.
● Чтение значений счетчика рабочего времени.
● Установка времени суток.
● Переход на летнее и зимнее время
● Тестирование в оперативном режиме: отображение изменений состояния и текущих значений модуля LOGO! в режиме RUN:
– состояния цифровых входов и выходов, битов регистра сдвига и клавиш управления курсором;
– значения всех аналоговых входов, выходов и флагов;
– результаты работы всех блоков;
– текущие значения (включая значения времени) выбранных блоков.
● Запуск и остановка выполнения коммутационных программ с персонального компьютера (RUN, STOP).
Программное обеспечение LOGO!Soft Comfort работает под управлением ОС Windows Vista®, Windows 98®, Windows NT 4.0®, Windows Me®, Windows 2000®, Windows XP®, Linux® и Mac OS X®. Программное обеспечение LOGO!Soft Comfort поддерживает работу в среде клиент / сервер и предоставляет широкую свободу и удобство при создании коммутационных программ.
Программное обеспечение LOGO!Soft Comfort V6.1
Это — текущая версия программного обеспечения LOGO!Soft Comfort. Все функции и возможности устройств, описанных в этом руководстве, поддерживаются программным обеспечением версии 6.1
Обновление предыдущих версий LOGO!Soft Comfort
Обновление до LOGO!Soft Comfort V6.1 может использоваться для обновления версий LOGO!Soft Comfort V1.0, V2.0, V3.0, V4.0 и V5.0 до V6.1.
LOGO! 230RC, ЛОГИЧЕСКИЙ МОДУЛЬ, ДИСПЛЕЙ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДЫ/ВЫХОДЫ: 230В/230В/РЕЛЕ, 8 ДИСКРЕТНЫХ ВХОДОВ/4 ДИСКРЕТНЫХ ВЫХОДА, ПАМЯТЬ НА 200 БЛОКОВ, РАСШИРЯЕМЫЙ ВНЕШНИМИ МОДУЛЯМИ 230В AC/DC
LOGO! шестого поколения являются компактными функционально законченными универсальными изделиями, предназначенными для построения простейших устройств автоматики с логической обработкой информации. Алгоритм функционирования модулей задается программой, составленной из набора встроенных функций. Программирование модулей LOGO!Basic может производиться как со встроенной клавиатуры, так и с помощью программного обеспечения. Стоимостные показатели модулей настолько низки, что их применение может оказаться экономически целесообразным даже в случае замены схем, включающих в свой состав 2 многофункциональных реле времени или 2 таймера и 3-4 промежуточных реле.
Области применения 6ED1052-1FB00-0BA6
- Управление технологическим оборудованием (насосами, вентиляторами, компрессорами, прессами)
- Системы отопления и вентиляции
- Управление наружным и внутренним освещением, освещением витрин
- Управление коммутационной аппаратурой (АВР, АПВ и т.д.)
- Конвейерные системы
- Системы управления дорожным движением
- Управление подъемниками и т.д
Все модули LOGO! имеют встроенные входы, которые могут использоваться для ввода дискретных сигналов. Напряжение питания входных цепей соответствует напряжению питания модуля.
В моделях номинала питания 12/24В DC 4 из 8 входов имеют универсальное назначение, они могут использоваться для ввода дискретных сигналов или аналоговых сигналов 0…10В. Остальные 4 входа могут использоваться для регистрации быстрых импульсов до 5 кГц.
Различные модели модулей LOGO! имеют транзисторные или релейные выходы. Транзисторные выходы способны коммутировать токи до 0,3А в цепях напряжением =24В и оснащены электронной защитой от короткого замыкания. Релейные выходы способны коммутировать токи до 10А (активная нагрузка) или до 3А (индуктивная нагрузка) в цепях напряжением =12/24В,
Логические модули LOGO! Basic
Встроенный дисплей и клавиатура, до 200 функций на программу, монтаж на 35 мм профильную шину DIN, интерфейс подключения модулей расширения:
=12/24B; 4DI; 4DI/4AI; 4DO реле; часы
=24B; 4DI; 4DI/4AI; 4DO транзист.
≅24B; 8DI; 4DO реле; часы
≅ 230B; 8DI; 4DO реле; часы
Логические модули LOGO! Pure
Без дисплея и клавиатуры, до 200 функций на программу, монтаж на 35 мм профильную шину DIN, интерфейс подключения модулей расширения:
| Описание | Заказной номер |
|---|---|
| LOGO! 12/24RCo: =12/24B; 4DI; 4DI/4AI; 4DO реле; часы |
6ED1052-2MD00-0BA6 |
| LOGO! 24o: =24B; 4DI; 4DI/4AI; 4DO транзист. |
6ED1052-2CC00-0BA6 |
| LOGO! 24RCo: ≅ 24B; 8DI; 4DO реле; часы |
6ED1052-2HB00-0BA6 |
| LOGO! 230RCo: ≅ 230B; 8DI; 4DO реле; часы |
6ED1052-2FB00-0BA6 |
Технические характеристики 6ED10521FB000BA6
| LOGO! 230RC,LOGIC MODULE,DISPL. PU/I/O: 115V/230V/RELAY, 8 DI/4 DO, MEM. 200 BLOCKS, EXPANDABLE WITH EXTRA MODULES 230V AC/DC | |
| Дисплей | |
| С дисплеем | Да |
| Вид конструкции/монтаж | |
| Монтаж | на монтажной шине 35 мм, 4 модуля в ширину |
| Напряжение питания | |
| Номинальное значение (пост. ток) | |
| 115 В пост. тока | Да |
| 230 В пост. тока | Да |
| Допустимый диапазон, нижний предел (пост. ток) | 100 V |
| Допустимый диапазон, верхний предел (пост. ток) | 253 V |
| Номинальное значение (перем. ток) | |
| 115 В перем. тока | Да |
| 230 В перем. тока | Да |
| Сетевая частота | |
| диапазон допустимых значений, нижний предел | 47 Hz |
| диапазон допустимых значений, верхний предел | 63 Hz |
| Время | |
| Таймеры | |
| Число | 8 |
| Запас хода | 80 h |
| Цифровые входы | |
| Число входов | 8 |
| Цифровые выводы | |
| Вид выходов | 4; Реле |
| Защита от короткого замыкания | Нет; требуется внешняя защита предохранителем |
| Релейные выходы | |
| Коммутационная способность контактов | |
| — при индуктивной нагрузке, макс. | 3 A |
| — при омической нагрузке, макс. | 10 A |
| ЭМС | |
| Излучение радиопомех согласно EN 55 011 | |
| Класс граничных значений B, для применения в жилых районах | Да |
| Степень защиты и класс защиты | |
| Степень защиты согласно EN 60529 | |
| IP20 | Да |
| Стандарты, допуски, сертификаты | |
| Маркировка CE | Да |
| Допуск CSA | Да |
| Допуск UL | Да |
| Допуск FM | Да |
| разработано согласно IEC 61131 | Да |
| согласно VDE 0631 | Да |
| Допуск для судостроения | |
| Допуск для судостроения | Да |
| Окружающие условия | |
| Температура окружающей среды при эксплуатации | |
| мин. | 0 °C |
| макс. | 55 °C |
| Размеры | |
| Ширина | 72 mm |
| Высота | 90 mm |
| Глубина | 55 mm |
| последнее изменение: | 20.06.2016 |
Техническая документация по 6ED10521FB000BA6
- Брошюра «Логические модули LOGO!»
язык: RU, страниц: , размер: 271.16 Кб - Каталог продукции «Логические модули LOGO! Каталог за 2015 г.»
язык: RU, страниц: 42, размер: 4.05 Мб - Каталог продукции «Логические модули LOGO! Каталог за 2014 г.»
язык: RU, страниц: 50, размер: 2.97 Мб - Руководство пользователя «Руководство по монтажу и программированию»
язык: RU, страниц: , размер: 12.71 Мб - Брошюра «Логические модули LOGO!»
язык: RU, страниц: 2, размер: 729.33 Кб
Отправьте заявку и получите очень выгодное коммерческое предложение по оборудованию Siemens
в течение 4 часов
Отправьте заявку и получите коммерческое предложение по оборудованию Siemens
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2019. Все права защищены законодательством РФ.
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца.
Мы в Инстаграм:
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
домой
Новый купон пользователя по заказам US $4.00
Гарантия возврата денег Возврат за 15 дней

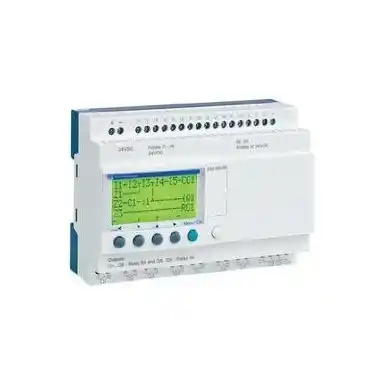

240 В, 16 входов, 10 релейных выходов с часами, панель для Schne >US $175.00
- Бренд: PLCOME
- Тип: Модемный кабель
- Номер модели: 6ED1052-1FB00-0BA6
- Состояние продукта: На складе

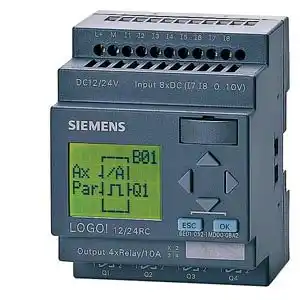

6ED1052-1FB00-0BA6
*** Запасные части *** логотип! 230 RC, логический модуль, дисплей PS/I/O: 115 В/230 В/реле 8 DI/4 DO, блоки памяти 200, модульный расширяемый 230 В AC/DC,
Товар отменяется с: 10.10.2018
6ED1052-1FB00-0BA5
Логотип! 230RC, логический модуль, диспл. PU/I/O: 230 V/230 V/реле, 8 DI/4 DO; MEM. 130 блоков, расширяемый с дополнительными модулями 230 V AC/DC
Снят с производства с: 15.10.2009
6ED1052-1FB00-0BA4
Логотип! 230RC, логический модуль, диспл. PU/I/O: 230 V/230 V/реле, 8 DI/4 DO; MEM. 130 блоков, расширяемый с дополнительными модулями 230 V AC/DC
Прекращенных продукт с тех пор, как: 01.10.2006
