Уже более пяти лет как действует поправка ПДД по поводу использования системы освещения автомобиля днем. Если поначалу владельцы бюджетных авто обходились включением ближнего света, то со временем пришло понимание, что лампы в таком режиме в два раза чаще выходят из строя, и, как назло, это происходит чаще всего ночью. Более того, светодиодные технологии значительно экономнее и долговечнее, поэтому автолюбители и берут их на вооружение при организации ДХО.

Каковы требования к дневным ходовым огням на автомобиль Приора ВАЗ 2170?

Практически все машины европейского производства выпускаются укомплектованными внешними световыми приборами (DRL) для лучшей видимости в светлое время суток. Однако далеко не все отечественные модели обладают такой опцией. Некоторые автомобилисты считают, что можно обойтись габаритными фонарями, но их яркости явно не хватает для обозначения автомобиля во время движения. Таким образом, автовладельцам придется озаботиться легким светотюнингом своего ТС.

Стандарты по ДХО

По техническим нормам дневные ходовые огни на Лада Приора обеспечивают угол свечения в 30°, из которых десять градусов находятся над горизонтальной линией, а 20° — ниже. Свет от фар DRL должен быть заметен с расстояния 150-200 м даже в солнечную погоду, площадь светового пятна при этом составляет не менее 40 см².

Некоторые автолюбители после установки ДХО тестируют видимость машины с 5 метров, и зачастую в темное время, забывая истинное назначение такого освещения. Определять эффективность работы фонарей нужно солнечным днем с расстояния 150-180 метров. В их функции не входит освещение трассы – только обозначить присутствие транспортного средства на дороге.

Функциональные задачи DRL и нормы ГОСТ

Нештатные дневные ходовые огни на Приору должны эксплуатироваться в определенном режиме:

  • Включение и выключение ДХО происходит автоматически одновременно с приведением в определенное положение ключа зажигания.
  • Выключение DRL должно происходить автоматически после включения головного освещения, за исключением одномоментного его включения для сигнализации остальным участникам движения.
  • Необходимо предусмотреть возможность отключения и приведения в действие ходовых фар при помощи отдельного узла управления.
Читайте также:  Ксенон напряжение на лампе

Порядок размещения элементов дневного освещения автомобиля регламентируется нормативами ГОСТ 41.48-2004:

  • Наружные края оптического устройства должны находиться не далее 400 мм от соответствующей габаритной ширины ТС.
  • Расстояние между внутренними краями осветительных приборов должно быть не более 600 мм, этот параметр можно уменьшить при условии, что ширина автомобиля меньше 1 300 мм.
  • По высоте ДХО устанавливается не ниже 250 мм и не выше 1 500 мм от уровня дорожного покрытия.

Монтаж дополнительных устройств системы освещения индивидуален в каждом случае и зависит от многих факторов. Однако всегда следует выполнять требования, изложенные выше.

Какие дневные ходовые огни можно установить на Лада Приора: популярные решения

Штатных мест для расположения DRL на ВАЗ 2170 нет, но возможен вариант с их установкой вместо противотуманных фар. Технология проста и не займет много времени, однако стоит принять во внимание еще несколько вариантов:

Маяк DRL-UNE

Это устройство подойдет для организации дневных ходовых огней на автомобиль Лада Приора, к тому же присутствует функция дублирования поворотов. Прибор оборудован электронной защитой от перенапряжения. В качестве источника света использованы белые светодиоды, которые демонстрируют следующие характеристики:

  • Диапазон температуры свечения – 6 000-6 500 К.
  • Световой поток – 5-6 Лм у одного светодиода.
  • Мощность – 0,02 Вт на каждый чип.

В комплекте кроме двух фар присутствуют две монтажные накладки из металла, провода и крепежные детали. Автолюбители практикуют установку таких DRL в отверстия нижней части бампера. Подключение осуществляется тремя проводами, среди которых желтый отвечает за работу поворотника, задействовать эту опцию или нет – дело вкуса.

Красный провод от ламп соединяют с «+», а черный – с «-», схема может быть основана на пятиконтактном реле, когда ДХО подключается от генератора автомобиля. Соединительные провода желательно протянуть в гофре.

Тюнингованные фары типа «ангельские глазки»

На базе штатных масок блок-фар ВАЗ 2170 некоторые производители предлагают изделия Liserlight, собранные по типу «ангельских глазок». Конструкция включает LED-DRL и модуль указателя поворотов на светодиодах. Для реализации такого вида дневных ходовых огней на седане Приора придется самостоятельно разобрать фары и поменять маски. Стоимость одной рамки может составлять от 10 до 12 тысяч рублей, в зависимости от вариантов ее покрытия (черный или хром).

Для автомобилистов, которые не имеют желания возиться с разборкой-сборкой, отечественные ателье предлагают готовые линзованные блок-фары в сборе с рамками. Возможны разные варианты комплектаций, при наличии ксенона необходима установка и подключение блока розжига, предохранителя и реле. В любом случае нагрузка на электросети снижается до такой степени, что вы надолго забудете о том, через сколько нужно менять АКБ своего авто.

Светодиоды «орлиный глаз»

Благодаря своей дешевизне довольно популярный способ организации ДХО, к тому же, у таких светодиодов нет четко обозначенной сферы применения. Для хорошей видимости обычно используют два комплекта по 3 светодиода. Суммарная мощность приборов будет в пределах 12-15 Вт.

Монтаж и подсоединение не вызывает никаких сложностей. Процесс установки заключается в сверлении отверстий диаметром 10 мм в бампере или его решетке. Подключение электрической части не требует слишком глубоких знаний, самая элементарная схема:

  1. Черный провод подсоединяется к «-» на рулевой колонке.
  2. Красный провод «+» подключается к замку зажигания.

Но нужно учитывать, что такой вариант не соответствует нормам ГОСТ, которые описаны выше. Поэтому способ приемлем только в качестве временного решения.

Альтернативный метод организации ДХО

Практичные автомобилисты нашли выход – применение электронного реле ДХО-30, позволяющее корректировать мощность ламп дальнего света, и использовать их в качестве дневных ходовых огней в светлое время суток на Лада Приора ВАЗ 2170. Реле монтируется вместо штатного микрореле дальнего света.

Такой тюнинг позволяет использовать только 30% мощности по сравнению с применением ближнего света, что уменьшает нагрузку на генератор и снижает потребление горючего. Все светооборудование работает в штатном режиме, дальний свет моргает, как и положено. Для выполнения процедуры замены следует снять приборную панель и соединить провода согласно схеме.

Всегда нравился агрессивный вид новых приор, где в фарах лампы горят не возле крыльев, а ближе к радиаторной решетке. Позже уже узнал о том, что то ДХО (дневные ходовые огни). Работают они от зажигания и стоят в новых фарах. Покупать новые фары из-за лампочек смысла большого нет!

Позже стал замечать записи на Д2 о ДХО-30. Реле с 3-мя проводами. Подключается заместо реле дальнего света. После подключения при включенном зажигании и опущенном ручном тормозе (ручнике) загораются лампы дальнего света в 30% мощности, а так же на панели приборов более тускло, чем обычно горит значок дальнего света. При включении габаритов — ДХО гаснут.

Удобно — не нужно ничего крутить. При включении света крутилкой (регулятором) МУСа (модуль управления светом) иногда забываешь выключить или включить, что может привести в первом случае к разряду аккумулятора, во втором к штрафу.

Потребляет меньше напряжения, легче генератору.

Можно ездить так и на туманках, оставляя включенными их всегда (подойдет только не штатной кнопке, с фиксацией), но менять лампочки сложней, чем у дальнего света.

Можно подключить ближний к зажиганию и замыкание на поднятый ручник, но это не то, что я хотел.

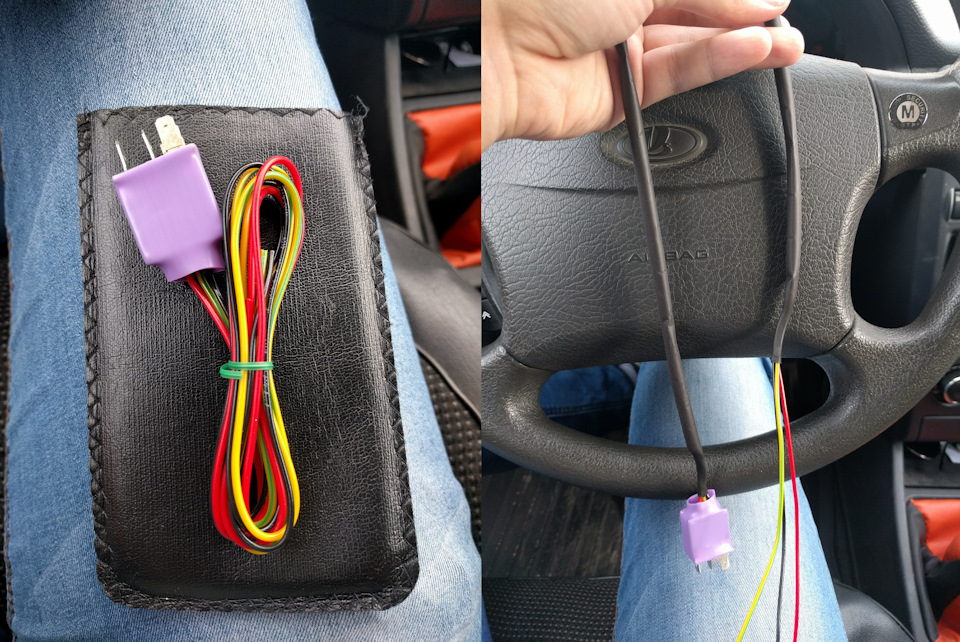

Приобрел на рынке за 650 рублей. Комплектация: реле с 3-мя проводами, 3 клеммы, инструкция.

Ставиться на место реле дальнего света К10.

Автомобильные лампы ближнего и дальнего света, применяемые на Лада Приора в рестайлинговой и до рестайлинговой версии, почти не отличаются. Различие в том, какая компоновка самой фары стоит на Приоре. Лампа применяемая в габаритах ранних автомобилей исчезла. Задние габариты отличаются диодной вставкой в стопсигналы, теперь там схема с диодами, а раньше была лампочка.

Указатели поворота, дневные ходовые огни, ближний и дальний свет фар, габаритные огни, противотуманные фары и лампа света заднего хода очень помогают как водителю, так и другим участникам дорожного движения.

Так, например, включенная лампа ближнего света в Ладе Приоре обозначит, для пешеходов и других водителей, габариты автомобиля, поможет приблизительно определить скорость передвижения. Лампы на автомобиль Лада Приора стоит подбирать с особой дотошностью, с длительным ресурсом, в меру ярким светом.

Например, в фарах Лады Приоры спереди можно найти от 4 до 5 разных ламп. Их маркировки указаны заводом, и найти лампочки не трудно – их изготовлением занимается несколько производителей, между которыми можно выбирать. Мощность хорошей фары с зеркально чистым освещением должна превышать 58 Вт, иначе видимость ночью останется все той же, а хотелось бы подарить Приоре такое освещение, с которым было бы приятно ездить.

Какие штатные лампы используются в фарах Приоры

В блок-фаре Приоры установлены:

  1. лампа ближнего света;
  2. лампа дальнего света/ходового огня;
  3. лампа указателя поворота;
  4. лампа габаритного света.

Обозначения

  • Ближний свет, например, имеет маркировку 55H7, где 55 – это мощность в Ваттах, а Н7 – это обозначение цоколя;
  • Дальний свет имеет обозначение 55Н15;
  • указатель поворота – 21PY21W;
  • габаритный свет – 5W5W.

Лампы стоят в фарах в цельном блоке, и блок-фару не всегда меняют – меняют только лампочки. И не зря – заводская блок-фара дает замутненный свет. Владельцы Приор стараются поставить лучшие лампы чтобы фары дольше светили.

Компоновка фар дорестайлинговой версии

Блок-фара дорестайлинговой Приоры содержит четыре лампочки: ближнего света, дальнего света, указателей поворота и габаритного света. Устройство довольно простое – каждая ячейка, отдельная лампочка, ячейка изолирована от воздействий. Дополнительно на передке установлена «противотуманка», но не во всех комплектациях.

Компоновка рестайлинговой версии

В Приоре немногое поменялось после рестайлинга – мелкие детали, незаметные глазу, центральная консоль, приборная панель. Изменились и фары – они стали совсем немного крупнее. Принцип их устройства практически не поменялся, разве что сзади теперь идет одна заглушка для изолирования контактов.

Устройство блок-фары стало сложнее: теперь на месте обычной лампы дальнего света стоит расходник света, совмещенная с дневными ходовыми огнями, которая переключается между режимами работы. Птф лампочка противотуманного света, все также монтируется в зависимости от комплектации.

Замена ламп в фарах Лада Приора

Замену любых расходных материалов на Ладе Приора, выполняет сам владелец автомобиля, и замена световых расходников – не исключение. Исторически сложилась традиция, что продукция автоВАЗа приводится в порядок в собственном гараже, потому что все эти авто устроены максимально просто.

Стоит воздержаться от касаний стеклянной колбы пальцами – на ней остаются грязные следы. Они удаляются тряпочкой, пропитанной семидесяти процентным раствором этилового спирта.

Как поменять лампочку ближнего света на Приоре

Прежде всего, необходимо демонтировать аккумуляторную батарею, иначе доступ к блок-фаре будет ограничен. И даже если рука просовывается внутрь, работать под капотом будет неудобно. Процесс замены лампочки описывается несколькими шагами:

  • Снимаем резиновую крышку, самую крайнюю (она расположена ближе всех к переднему крылу авто). При этом старайтесь обходиться аккуратно с креплением кожуха фары;
  • Отсоединяем колодку с контактами от самой лампы;
  • Вжимаем фиксатор и выводим его из зацепления крючками аккуратно и без резких движений;
  • Достаем лампочку 55Н7;
  • Проделываем все в обратной последовательности с новой лампой.

Весь механизм рекомендуется проделать по принципу часовой стрелки – сначала снять с двух сторон старые лампочки, а потом уже ставить новые. Лампы, применяемые на заводе, не очень хорошо себя демонстрируют, даже в плане долговечности и могут потребовать ремонт через пару месяцев после покупки.

Замена ламп дальнего света Приоры

Начинается все вновь со снятия аккумулятора – без этого теперь не обойтись. Лампа дальнего света лежит чуть глубже, и к ней непросто подобраться. Последовательность действий во время замены лампы дальнего света такова:

  • Отсоединяем резиновый чехол (он крупнее того, что предназначен для защиты лампы ближнего света);
  • Отсоединяем колодку с проводами;
  • Разжимаем пружинный фиксатор и с крючками отражателя выводим из зацепления. Высвобождаем лампочку.
  • Из блок-фары вынимаем патрон с лампой.

На деле все просто: крышку открыли – одну лампу вынули. Однако сильно от таких мелких операций постарадает запястье и ладонь – не забывайте разминаться, иначе новая деталька может предательски выскользнуть из руки когда этого не ждешь.

Замена ламп в задних фонарях Приоры

Замена лампочек сзади осложнена тем, что комбинированный блок внутри поддерживает работу габаритов и сигнала торможения. Но все начинается также просто, при замене лампочек в задних фарах приоры, как и передних:

  • Снимаем часть обивки напротив фар;
  • откручиваем винты, которые поддерживают защитный корпус заднего фонаря. В Калине на месте винтов стояли гайки, и откручивать их было то еще удовольствие – они падали в огромный зазор, терялись в кузове автомобиля навсегда;
  • Повернуть патроны сигнала торможения и габаритов против часовой стрелки. Патрон не снимать, вынуть вместе с лампочкой;
  • Легко придавить лампу, повернуть по часовой стрелке и легким движением вынуть из патрона (она будет чуть ли не выпадать самостоятельно);
  • Провести операцию в обратной последовательности.

Вот только останется помнить про комбинированную фару – запомните, где какая лампа стояла, чтобы при установке ничего не перепутать. С остальными лампочками все иначе – к ним помимо массы (черный провод), подведены провода от ЭБУ. Так, «противотуманкам» соответствует красный цвет провода, указателю поворота – голубой, зеленый свет приписывается к лампе заднего хода.

Дорестайлинг

Жизнь владельцев дорестайлинговых автомобилей омрачалась тем, что помимо пониженного ресурса уже тогда омрачалась тем, что при замене некоторых лампочек приходилось снимать патрон вместе с колбой – так, например, происходило, когда владелец захотел заменить габаритную лампочку. Владение Приорой становилось все более затратным; редко кто-то думал о покупке другой фары – разработки иных компаний. Установка лампочек иностранных производителей хорошо и надолго решала проблему с плохим освещением.

Рестайлинг – Приора 2

Изменения, которые привнесли конструкторы в переднюю блок-фару, нельзя назвать глобальными. В составе задней блок-фары поменялся стоп-сигнал: теперь на месте лампочки устанавливались светодиоды. Удобство пользования дневными ходовыми огнями было положительно оценено водителями новой Приоры. С другими лампочками творилась все та же беда, и водитель вновь приступал к поиску качественных расходников.

Поворот

Сигнал указателя поворота располагается выше всех (по отношению к капоту), и для его демонтажа даже не придется заворачивать руку под капот.

  1. Снимаем три винта и саморез с пластмассовой накладки, поддеваем ее с помощью плоской отвертки и убираем;
  2. Поворачиваем патрон строго против часовой стрелки;
  3. Снимаем патрон;
  4. Легко надавить на лампу и прокрутить ее против часовой стрелки, пока она не начнет вываливаться из патрона.

С выбором указателя поворота PY21W (Напряжение 21 Вт) стоит быть аккуратнее – лампа с похожей маркировкой — P21W – будет иметь не оранжевое, а бесцветное стекло, и в качестве указателя поворота не подойдет.

Трудности с заменой

Самое удобное – это замена указателей поворота. В остальных же случаях приходится очень сильно скручиваться, стоять в этом неудобном положении пару минут, пока дело не будет сделано. Это не очень удобно, ведь лампочка – это расходник, но инженеры могли позаботиться о том, чтобы ее заменить было так же просто, как пластмассовую вставочку руля на «десятке».

Еще одно неудобство – приходится вынимать АКБ. Никто не спорит: что лучше все обесточить перед началом работы. Но АКБ извлекается из соображений рациональности – аккумулятор занимает много места, мешает работать руками, пока стоишь в неудобном положении.

Почему не горят фары – причины

Самая банальная причина не горящих фар – это перегоревшая лампочка. Срок ее службы указан в часах на упаковке. Для лампочки ближнего света этот лимит может составлять 400 часов работы. Второй крайне возможной причиной может быть неисправность проводки по причине что: затекла вода, или провод просто перетерся. Эта проблема уже посерьезнее, ведь с ней придется копошиться намного дольше, чем с обычной заменой расходника.

Нередко автолюбители ленятся менять лампочки, выезжая на дорогу на «одноглазых» машинах. Это очень небезопасно – рекомендуется сразу после того, как была замечена неисправность, ехать за запчастью, чтобы заменить новую лампу.
