Крепеж инсталляции к стене

Крепеж для инсталляций предназначен для закрепления монтажных элементов Geberit Duofix при гипсокартонных и капитальных стенах, для крепления обшивки при установке в пристенке на высоту рамы. Подходит только для инсталляций Geberit Duofix и Geberit Omega.

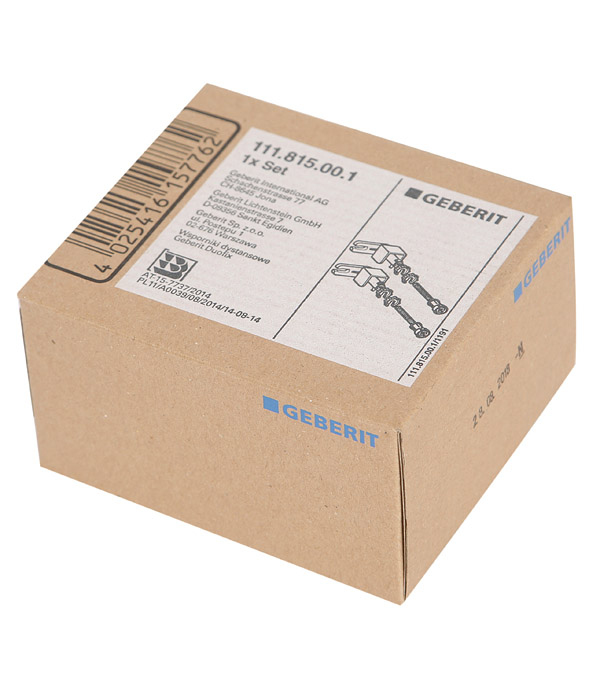

Артикул: 111.815.00.1.

Серия: Duofix.

Размер упаковки (ДхШхВ), см: 12,5x11x5.

Материал: литой оцинкованный сплав/ сталь/ пластик.

Тех.характеристики:

• Спереди регулируется по глубине бесступенчато, с быстрой установкой,
• Настенное крепление 360°, поворотное
• Резьбовая шпилька М10, оцинкованная

Регулируемая глубина: 13 – 20 см.

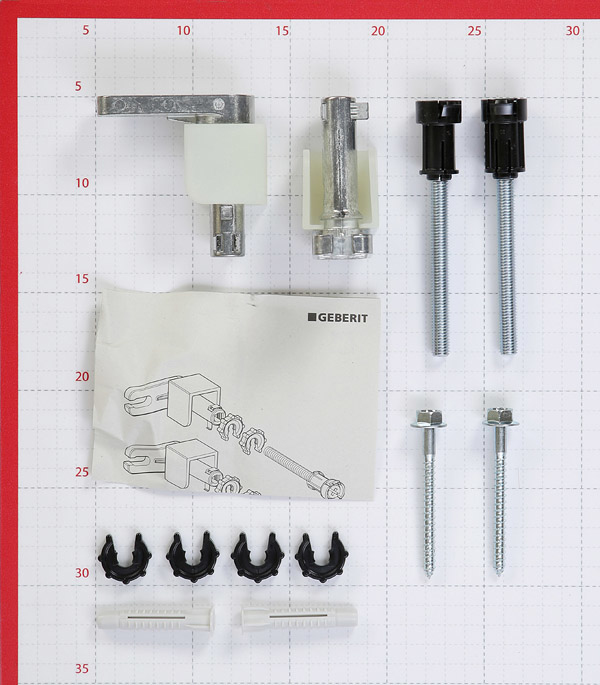

В комплект входит: анкера для крепления к стене -2шт., резьбовые шпильки М10 с втулками -2 шт., опорные площадки для облицовки -2шт., крепежные элементы -2 шт.

Страна производства: Швейцария.

Похожие записи

iwashenko 1 октября 2015, 20:23

iwashenko 24 августа 2015, 22:20

iwashenko 12 октября 2015, 09:00

Прямой эфир

asnik 17 октября 2019, 20:07

asnik 15 августа 2019, 16:46

CS 14 августа 2019, 09:41

gregory 13 июля 2019, 15:17

AndreyKo 13 июля 2019, 00:47

bkmz 4 июля 2019, 19:00

Dron9K 19 мая 2019, 21:17

CS 23 апреля 2019, 22:19

avs7153 29 марта 2019, 16:23

Shaun 25 марта 2019, 07:27

Caesarion 21 марта 2019, 09:48

dehart 17 марта 2019, 12:39

avs7153 20 февраля 2019, 22:01

Alexiy 27 ноября 2018, 20:46

CS 20 ноября 2018, 22:41

CS 31 октября 2018, 23:29

CS 31 октября 2018, 23:04

KonBez 29 октября 2018, 10:23

CS 23 октября 2018, 10:10

Блоги

• Как это сделать?2.26
• Надо сделать!1.13
• Мероприятия1.13
• Инструменты и Оборудование0.00
• Кошмаринг и Треш0.00
• Саморазвитие0.00
• Автоматика / ПЛК0.00
• Тусовки и встречи0.00
• Электрика0.00
• Идеи и Изобретения0.00

Сегодня хочу раскрыть некоторые нюансы монтажа инсталляций. Но сначала пару слов о фирме Geberit.

На сегодняшний день инсталляции Геберит я считаю лучшим решением для квартирного монтажа. Почему? По порядку.

Моделей инсталляций для разных запросов и под разные ситуации у Геберита больше чем у других производителей. Очень упрощена механика внутреннего механизма бачка. Легко достать запасные части. Геберит даёт гарантию: если какая-то модель инсталляции выходит из производства, то запасные части к ней поставляются ещё 25 лет.

Почему инсталляция а не просто унитаз? Так же по порядку.

Если мы устанавливаем унитаз за сантехническим коробом (в котором скрываются водопроводные стояки), бачок унитаза будет впереди короба. Значит унитаз занимает больше места в туалете на толщину бачка. У инсталляции сам бачок скрыт в сантехническом коробе, соответственно в санузле больше места. Не говоря уже о таких вещах как удобная уборка местности (пола допустим, или стен рядом с унитазом).

Поломка бачка, как устранить? С своего опыта скажу. Чинить бачок инсталляции через кнопку (сняв её открывается доступ к механизму) намного легче чем бачок унитаза. Из практики знаю: бачки унитазов ломаются намного чаще чем инсталляционные. На инсталляциях наблюдал поломки только в общественных местах (в ресторане где всю ночь пьют, потом в состоянии полета лупят по клавише).

На сегодняшний день самые распространенные модели у Geberit это:

Geberit Duofix 111.300.00.5 установка этого модуля удобна когда сзади ровная стена. Привлекательна своей ценой, при этом качество соответствующее, подходят все виды кнопок. У Геберита есть модели и эконом класса, где внутренности бачка отличатся, подходит только одна определённая клавиша.

И вторая модель это:

Geberit Sigma Платтенбау 111.362.00.5 тоже самое что и первая модель, только добавлена сверху рама. Благодаря этой раме, шпильки которые крепятся к стене и держат инсталляцию, можно устанавливать не в строго заданном положении (а закрепить их левее или правее насколько позволяют пазы в раме). Это удобно когда стояки водопровода и канализации мешают сзади инсталляции.

Теперь маленькие нюансы установки. Инсталляцию желательно крепить на твердое бетонное основание (не на стяжку). А если стяжка уже есть, что делать? Внимание на фото ниже.

Правильно удалить участки стяжки в районе ног. Многие со мной спорили: что можно ставить и на стяжку. Честно говоря устал что-то доказывать. Я просто рекомендую, а пользоваться советом или начихать на него решать вам.

Если сзади инсталляции мягкая стена, как крепить шпильки. Способов много, покажу парочку.
Первый.

На мягкую стену нашиваем профиль. Его можно прострочить к стене как на швейной машинке, множественным крепежом в его многочисленные отверстия. А от него закрепить шпильки.

Можно установить профиль от стены до стены и к нему закрепить инсталляцию. В этом случае её уже бульдозером не сдвинешь.
Но это сложный монтаж. Если кто не знает последовательность, расскажу.
Вначале рама крепиться к полу. Потом я креплю одну шпильку в стену, зачем? Чтобы идеально вертикально выставить инсталляцию! Так как на качающейся раме пометить где сверлить крепления для профиля не реально. Потом отмечаю боковой настенный крепеж.

На самом деле всё гениальное просто. С виду тяжелая задача может стать до смешноты легким решением.

Как то Геберит у меня взял интервью. Журнал ещё не вышел в печать, номер который я показываю ещё никто не видел.

Показываю только обрывок со мной. Ну так, не хвастаюсь но приятно.

Стремление дизайнеров к улучшению внешнего вида унитазов, созданию стильных санузлов способствовало популяризации блочных и рамных конструкций с навесной чашей.

Сама по себе инсталляция стоит недешево, да еще и придется доплачивать за ее монтаж. Поэтому многие домашние мастера оттачивают сантехнические навыки и проводят монтажные работы самостоятельно. Согласитесь, было бы неплохо сэкономить деньги, выполнив крепление унитаза к инсталляции своими руками?

Мы поможем вам в решении этого вопроса. В статье мы подробно описываем устройство, принцип работы и виды конструкций, а также приводим пошаговую технологию и фото-инструкцию по установке унитаза.

Виды конструкции встроенных унитазов

Если вид внешних элементов инсталляции зависит только от фантазии дизайнера, то устройство её внутренней конструкции можно разделить на 2 варианта: рамный и блочный.

Блочный вид инсталляции

Отличительной особенностью блочной инсталляции является её крепление исключительно на несущую стену. Конструкция не предусматривает опорной рамы, поэтому может просто утапливаться в нишу.

Крепление чаши унитаза производится на стену отдельно с помощью металлических стержней.

Комплект блочной сантехнической инсталляции имеет вид каркаса со сливным бачком, фронтальной спусковой. Устройство имеет два патрубка для подачи и отвода воды, а также набор креплений. Применение такой конструкции оправдано при наличии специальной ниши в санузле.

Рамная инсталляция для унитаза

Устройство для слива рамной конструкции более универсально, потому что может устанавливаться в ванной комнате где угодно.

В стандартный комплект поставки оборудования входит:

• регулируемая по высоте металлическая рама;
• клипса для фиксации канализационной трубы;
• сливной бачок;
• фитинги для подвода и отвода воды;
• кнопка слива;
• комплект креплений.

В бюджетных версиях конструкций может отсутствовать кнопка слива, которая приобретается покупателем дополнительно.

В зависимости от места монтажа рамные инсталляции делятся на 3 вида:

Преимуществом рамной конструкции является возможность её установки и на несущую плиту, и на фальшстену из гипсокартона. Это актуально для изделий со сдвоенной рамой. Крепление металлического каркаса производят к полу и стене одновременно. А чашу унитаза фиксируют непосредственно на раму, которая выдерживает нагрузку до 400 кг.

На нашем сайте есть несколько статей, посвященных выбору инсталляции для унитаза:

Устройство и схема работы инсталляции

Самостоятельный монтаж унитаза на инсталляцию станет легче, если разобраться в устройстве её конструкции и принципах работы. Рассмотрим элементы рамного санузла более подробно.

Опорная стальная рама

Металлический каркас является главным несущим элементом инсталляции, на который приходится не только вес оборудования, но и масса сидящего на чаше человека.

Рама фиксируется одновременно к несущей стене и полу, но существуют и конструкции с двойной рамой для монтажа в перегородках больших ванных комнат.

Внизу каркас снабжен выдвижными лапками для регулировки высоты инсталляции. Стандартная высота верхнего края сиденья унитаза от пола – 40-48 см, она зависит от роста хозяев квартиры. Спереди в раму вкручиваются стальные штыри, на которые впоследствии и навешивается чаша.

Пластиковый сливной бачок

Форма пластикового бачка у каждого производителя своя, потому что необходимо обеспечить хорошую вместимость воды в узких рамках металлического каркаса. Поверхность пластика покрыта теплоизолятором для предотвращения образования конденсата.

На передней поверхности бачка располагается небольшой участок, на котором производители пытаются вместить всё оборудование: патрубок для подсоединения водопроводного шланга и устройство для монтажа спусковой кнопки. Именно к этому ограниченному прямоугольнику инсталляции будет доступ для ремонта после окончательной установки оборудования.

Дозирование слива уже стало стандартом, поэтому на каждом сливном бачке имеется регулирование объёма спускаемой воды.

Виды чаш унитаза

Чаша – это самый красивый элемент инсталляции, над которым больше работают дизайнеры, чем инженеры. Традиционная овальная форма сиденья остается самой продаваемой, но спросом пользуются также прямоугольные, круглые и фигурные чаши.

Мелкие комплектующие инсталляции (крепления, фитинги, кнопка слива и др.) разнятся в зависимости от производителя, поэтому об особенностях их монтажа лучше ознакомиться в инструкции по установке.

Мифы о подвесной сантехнике

Хотя примитивные блоки для смыва применялись ещё в советское время, люди до сих пор боятся устанавливать в квартирах современные блочные сантехнические конструкции. Ниже рассмотрены заблуждения об инсталляциях и подвесных унитазах.

Миф №1. Подвесной унитаз может упасть под весом человека.

Крепление инсталляций обычно проводится болтами толщиной 12 мм. Сама рамная конструкция и опорные стержни рассчитаны на вес 400-450 кг. Единственной причиной падения унитаза может быть обрушение стены, к которой он крепится.

Миф №2. Необходим демонтаж декоративного короба при поломке сливного бачка.

Рамка кнопки слива фиксируется на защелках и легко снимается. Под ней расположено отверстие для подведения водопроводного шланга с компактным краном. В пределах этого «монтажного» окна на передней стенке бачка находится и поплавковый механизм, который руками выкручивается с бачка и ремонтируется без демонтажа короба.

Миф №3. Подвесной унитаз занимает минимум места.

Блочные и рамные инсталляции требуют дополнительных 20-25 см пространства ванной комнаты. Поэтому эти конструкции занимают даже больше места, чем напольный унитаз. Единственным вариантом сокращения пространства является расположение инсталляции в нише стены.

Миф №4. Запчасти к блочным инсталляциям отсутствуют.

Размеры комплектующих у большинства производителей стандартизированы, потому что приоритет при покупке имеют ремонтопригодные модели. В магазинах сантехники подобрать сломавшуюся деталь не составит труда. Кроме того, выполнить ремонт инсталляции можно самостоятельно.

Пошаговый монтаж инсталляции и унитаза

Установить сантехническую инсталляцию самостоятельно несложно. Главная опасность состоит в протекании стыка канализационной трубы и патрубка унитаза после окончательной установки.

Чтобы избежать таких проблем, необходимо соблюдать все правила пошагового монтажа инсталляции. Далее будут рассмотрены схемы установки унитазов с различными конструкциями.

Необходимые инструменты

Для проведения монтажа инсталляции и крепления к ней унитаза необходимы такие инструменты и материалы:

1. Отвертка.
2. Разводной ключ.
3. Дрель-перфоратор со сверлами.
4. Плоскогубцы.
5. Дюбели и болты.
6. Молоток.
7. Уровень.
8. Рулетка с маркером.
9. Силикон.

Перечислен минимум инструментов и материалов, которые пригодятся при установке самой инсталляции. При монтаже короба необходимы другие приспособления, но эту работу лучше доверить профессионалам.

Установка блочной инсталляции

Установить блочную инсталляцию можно двумя способами:

1. В специально подготовленную нишу в стене.
2. На бетонную плиту, которая затем зашивается гипсокартоном.

Вне зависимости от типа установки, перечень действий для сборки инсталляции остается одинаков.

Шаг первый. Нанесение разметки в санузле. В небольших узких комнатах унитаз устанавливается по её оси, а в больших – чашу лучше располагать по оси слива.

Сначала необходимо провести линию маркером или мелом от угла до угла комнаты вдоль стены, где планируется установка инсталляции. Затем вдоль оси установки чаши необходимо начертить перпендикулярную первой линию, использую строительный уголок.

Шаг второй. Формирование мест креплений. В соответствии с намеченной осью установки чаши проводится определение мест фиксации блочной конструкции. При перекосах оси чаши и стены под крепления можно подложить деревянные или пластиковые прокладки для достижения угла в 90 градусов.

Необходимо обязательно центрировать расположение дюбелей относительно середины сливного отверстия унитаза. Если расстояние между местами крепления блока 60 см, то каждое отверстие под дюбель должно сверлиться на расстоянии 30 см от оси чаши.

После разметки необходимо просверлить дрелью отверстия и вставить в них прилагающиеся к изделию крепежные элементы.

Шаг третий. Фиксация блочной конструкции. Сливной бак прикручивается шурупами или анкерными болтами к стене. После этого к конструкции подводится водопроводный шланг, и присоединяются патрубки, которые будут стыковаться с чашей унитаза.

Шаг четвертый. Вкручивание опорных штифтов чаши. После фиксации блочного механизма к нему присоединяется чаша унитаза. В отверстия для её крепления вставляются металлические стержни и определяются места их крепления на стене, чтобы высота сидения унитаза была 40-48 см.

После этого унитаз снимается, и дрелью просверливают отверстия в бетонной плите под стержни, которые затем фиксируются в стене крепежом.

Шаг пятый. Монтаж канализационного слива. Чаша унитаза навешивается на опорные штифты и в неё вставляется патрубок слива воды с бачка. После этого определяется схема канализации и производится её монтаж с жесткой фиксацией отводящей 110-милиметровой трубы.

Шаг шестой. Обшивка блочной инсталляции и установка чаши унитаза. После монтажа канализации чаша унитаза снимается и начинается декоративная обшивка всей сантехнической конструкции плиткой или влагостойким гипсокартоном.

Когда обшивочные работы завершены, монтируется кнопка слива, а чаша насаживается на сливные патрубки и опорные металлические штифты. После этого унитаз приживается гайками к стенке.

Вместо обшивки сливного отверстия блочной конструкции, опорных стержней и канализации иногда используется их заливка бетоном.

Для этого после пятого шага вокруг указанных конструкций монтируется общая деревянная опалубка, а её внутренний объем заливается бетоном. Через 5-7 дней после заливки опалубка снимается, а чаша унитаза состыковывается с жестко зафиксированными в бетоне опорными штифтами, патрубками канализации и сливом бачка.

Монтаж унитаза с рамной инсталляцией

Установку рамной инсталляции с унитазом можно проводить в произвольном месте санузла. Однорамные конструкции крепятся одновременно к стене и полу, а инсталляции со сдвоенной рамой можно устанавливать посреди комнаты в специальной перегородке.

Монтаж обоих вариантов конструкций отличается только местом крепления металлического каркаса и формой декоративной обшивки, поэтому их установка будет рассмотрена в рамках одной пошаговой инструкции.

Шаг первый. Сборка каркасной конструкции. Установка инсталляции начинается со сбора металлической рамы. Для компенсации неровностей пола и стен в конструкции каркаса предусмотрены выдвижные лапки. После регулировки положения рамы по уровню, лапки жестко фиксируются в требуемом положении.

Инсталляция прикладывается к месту монтажа, и маркером отмечаются места, в которых необходимо просверлить отверстия под дюбели.

Шаг второй. Установка бака на металлическую раму. Высота бачка для воды также может регулироваться, но не во всех моделях инсталляций. Рекомендуемая высота расположения спусковой кнопки – 1 м от поверхности пола.

Исходя из этого параметра, происходит выбор уровня расположения сливного бака внутри металлической рамы. Вместе с баком монтируются фитинги для слива воды.

В рамной конструкции часто имеется регулируемая по высоте горизонтальная металлическая планка. Она имеет отверстия или клипсы для крепления опорных стержней чаши унитаза, патрубков слива воды с бака и канализации.

Шаг третий. Монтаж канализации. К раме прокладывается 110-милиметровая канализационная труба.

Шаг четвертый. Крепление рамной конструкции. Просверливают отверстия для крепления металлического каркаса, и затем он прикручивается шурупами или анкерными болтами к стене и полу в намеченных точках. Оптимальное расстояние от каркаса рамы до стены – 140-195 мм.

К раме фиксируется канализационная труба с помощью имеющегося в распоряжении крепежа.

После того, как рамная инсталляция полностью собрана, необходимо удостовериться в правильности регулировки опорных высоты штырей и патрубков. Для этого на конструкцию навешивается чаша унитаза.

Шаг пятый. Проверка герметичности. К сливному баку подключается водопроводная труба и открывается кран. После наполнения бачка производится пробный слив. При отсутствии протечек чаша унитаза снимается и начинается обшивка инсталляции.

Шаг шестой. Формирование короба вокруг рамной инсталляции.

Закрыть металлическую раму можно двумя способами:

• зашить гипсокартоном;
• обложить кирпичом и плиткой.

Перед изоляцией инсталляции необходимо закрыть её патрубки заглушками или полиэтиленовыми пакетиками. Для обшивки необходимо использовать влагостойкий гипсокартонный лист толщиной 12,5 мм. Короб будет представлять собой декоративный элемент, на который не приходится опорной нагрузки.

При обшивке необходимо заранее предусмотреть формирование отверстий под патрубки и опорные штифты чаши унитаза.

Шаг седьмой. Крепление унитаза к раме инсталляции. К монтажу чаши унитаза на инсталляцию можно приступать сразу после заштукатуривания и окраски гипсокартонного короба. Если металлический каркас обкладывался кирпичом и плиткой, то ставить на него унитаз следует через 10 дней после окончания работ.

Перед насаживанием унитаза на опорные штифты необходимо смазать силиконом резиновые прокладки патрубков канализации и сливного отверстия бачка. Также слой герметика наносится на заднюю стенку унитаза на расстоянии 5 мм от края по всему периметру соприкосновения со стенкой.

Чаша фиксируется к стене двумя болтами, закручиваемыми на металлические штифты. Через сутки можно произвести пробный слив для проверки работы всей инсталляции.

Присоединение напольного унитаза к инсталляции

Блочные и рамные инсталляции не обязательно предполагают установку навесной чаши унитаза. Его можно установить классически на пол. Схема монтажа напольного унитаза отличается от вышеизложенных способов лишь местом расположения элементов крепежа и патрубка канализации.

При установке унитаза на пол его фиксируют, как на опорные горизонтальные стержни, так и прикручивают к полу. Производители чаши выбирают вид крепления, исходя из формы изделия.

При фиксации унитаза к полу необходимо наметить и просверлить в напольной плитке два отверстия для крепления. После обшивки инсталляции коробом, чаша унитаза монтируется к патрубкам канализации и слива бачка, а затем прикручивается к полу с помощью имеющегося крепежа.

Для связи канализационной трубы и чаши унитаза можно дополнительно использовать гофрированную трубу.

Обшивка инсталляции гипсокартоном

Чтобы замаскировать не самую привлекательную сторону установки и подключения сантехнического оборудования зачастую применяется метод обшивки гипсокартоном. За сооруженным из него коробом отлично скрываются как сама опорная система, так и подведенные коммуникации.

С общим принципом обшивки ознакомит следующая подборка фото:
