Кран шаровой для чего используется

Сталкиваться с необходимостью ремонта или замены шарового крана в системе отопления или водоснабжения приходится практически каждому. Чтобы подобная ситуация не застала врасплох, необходимо представлять, как устроен шаровой кран, из чего он сделан и каким образом крепится. Тогда вы сможете приобрести необходимое изделие, которое соответствует параметрам качества и конкретным условиям эксплуатации.

Этот небольшой обзор поможет сориентироваться среди огромного количества предложений на рынке шаровых кранов.

Что такое шаровой кран и для чего он служит?

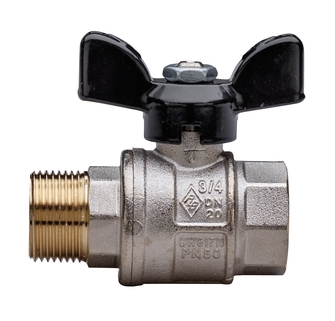

Шаровой кран представляет собой разновидность запорной арматуры, которая используется в отопительных системах, водопроводах, газопроводах и других системах подачи и распределения жидкостей и газов. В качестве запорного элемента в таком кране выступает шар со сквозным осевым отверстием. Закрытие и открытие крана осуществляется с помощью ручки, соединенной с шаром при помощи поворотного штока. Ручки бывают двух типов — «рычаг» или «бабочка». В крупных промышленных трубопроводах запорный элемент шарового крана приводится в движение с помощью электрического или пневматического привода (хотя существуют модели и для бытового применения). Такая необходимость возникает в связи с массивностью крана, затрудняющей ручное открытие и закрытие. Кроме того, привод может управляться с пульта дистанционного управления.

Вне зависимости от типа управления кран работает следующим образом: в положении «закрыто» отверстие в шаре повернуто перпендикулярно трубопроводу, и ток рабочей среды останавливается. В положении «открыто» отверстие совпадает с осью трубы, и рабочая среда может двигаться через него. Простота и надежность конструкции сделали шаровые краны незаменимым элементом бытовых и промышленных трубопроводов.

Важная характеристика шарового крана — его пропускная способность. Она определяется соотношением диаметра отверстия в шаре и диаметра трубы. Если они практически совпадают, шаровой кран считается полнопроходным. Однако его пропускная способность все же не 100%, а 90–99%. Это наиболее распространенный тип крана для бытовых трубопроводов. Полупроходным называется шаровой кран с диаметром отверстия на один типоразмер меньше, чем диаметр трубы. Его пропускная способность составляет 70–90%. Это приемлемое решение для тех случаев, когда сила напора воды на выходе не так важна. И еще один тип — неполнопроходные краны. Их целенаправленно используют для снижения напора воды, поскольку пропускная способность составляет всего 40–70% за счет большой разницы между диаметром отверстия в запорном шаре и диаметром трубы.

Виды шаровых кранов по типу присоединения

Шаровой кран может быть установлен на трубопровод разными способами. В зависимости от этого различают:

• приварные шаровые краны. Это самый надежный и герметичный способ крепления, но его недостаток состоит в том, что кран нельзя будет легко и быстро разобрать для ремонта или заменить. Такие краны часто используют в подводных или подземных частях трубопроводов, корпус крана делают литым;
• фланцевые шаровые краны — они крепятся к трубам при помощи обратных фланцев. Это крупная запорная арматура. Ее применяют в системах водоснабжения и водоотведения в подвальной части многоквартирных домов на трубах большого диаметра, а также, например, в нефтепроводах. Плюсами являются герметичность соединения и относительная простота монтажа/демонтажа;
• муфтовые шаровые краны — присоединяются к трубопроводу с помощью внутренней резьбы. Главные их преимущества — компактность, возможность сборки-разборки, простое присоединение и отсоединение. Широко применяются в бытовых трубопроводах. Недостаток — возможность протечек в местах резьбового соединения из-за непрофессионального монтажа;
• комбинированные шаровые краны. Способ присоединения одной стороны к трубе у таких кранов будет отличаться от способа присоединения второй (здесь это может быть «резьба-сварка» или «резьба-фланец»). В быту обычно используется вариант «резьба-сварка».

Каким образом присоединять шаровые краны, определяется на этапе проектирования трубопровода. Также важно понимать, из какого материала будут трубы и какой материал кранов к ним больше подойдет.

Материалы, из которых изготавливают краны: плюсы и минусы разных типов

От материала крана будет зависеть его стоимость, а также возможности монтажа и эксплуатации.

• Латунные шаровые краны — самые универсальные, долговечные и экологичные, подходят для установки как на металлические, так и на пластиковые трубы, не ржавеют и могут использоваться в водопроводе с питьевой водой. Недостатки — высокая стоимость и невозможность приваривания.
• Стальные краны — менее дорогие, чем латунные, могут привариваться, но очень важно, из какой именно стали они выполнены. Низкоуглеродистая сталь подвержена коррозии, поэтому не может использоваться для агрессивных сред и работы в условиях низких температур. Достоинства кранов из низкоуглеродистой стали — широкий модельный ряд и низкая стоимость. Не так капризны к условиям эксплуатации краны из нержавеющей стали, но они намного дороже, и модельный ряд у них уже.
• Шаровые краны из полипропилена — недорогие и легкие. Недостаток — возможность установки только на пластиковые трубы.

Для бытового применения могут использоваться и латунные, и стальные, и полипропиленовые краны — все зависит от конкретного проекта.

Внезапная поломка крана может быть очень досадной, ведь приходится тратить время, силы и деньги на восстановление работоспособности всей системы, а в течение ремонта обходиться без воды или отопления. Поэтому так важно приобретать только качественные изделия, имеющие сертификат производителя, и устанавливать их с помощью профессионалов. Помните, что даже самый дорогой кран, установленный неправильно, долго не прослужит.

Где можно купить шаровые краны?

Об этом нам подробно рассказал представитель итальянской компании Rubinetterie Bresciane Bonomi S.p.A. Роман Шидлаускас:

«В общем-то, купить ту или иную запорную арматуру сейчас несложно, и сделать это можно в считанные часы. В любом хозмаге на рынке, не говоря уже о крупных строительных гипермаркетах, вам обязательно что-нибудь предложат. Интернет-магазинов тоже достаточно. Но как найти изделие, заведомо рассчитанное на российские условия эксплуатации, чтобы оно прослужило долго? Ведь как бы легко ни решалась какая-то проблема, решать ее каждый месяц заново — не лучший вариант.

Проще всего обратиться в специализированный магазин, который сотрудничает с солидными поставщиками запорной арматуры и может предложить надежные конструкции из качественных материалов. Такое приобретение, на первый взгляд, обойдется дороже, но со временем обязательно окупится.

В качестве примера приведу интернет-магазин систем отопления и водоснабжения «Тепломатика.ру» — это наш партнер в России. В его ассортименте есть сертифицированные шаровые краны RUBINETTERIE BRESCIANE практически любых типов. Но пару слов о нашем производстве, полностью расположенном в Италии…

Инженерами RUBINETTERIE BRESCIANE в 1967 году была впервые разработана и запатентована конструкция шарового крана с корпусом, состоящим всего из двух частей. Сейчас такие краны производятся по всему миру. Отличительными особенностями продукции RUBINETTERIE BRESCIANE являются высокая износостойкость и ремонтопригодность, великолепные рабочие свойства кранов (например, низкий крутящий момент), использование только самых качественных материалов, произведенных в Италии: латуни, меди, стали, алюминия, синтетического каучука. Отсутствие никелевого покрытия позволяет использовать наши краны в системах с питьевой водой. В тех же целях смазочные материалы изделий отобраны из продуктов, используемых в пищевой и фармацевтической промышленности. Есть модели с рукоятками типа «рычаг» и «бабочка», с внутренней и наружной резьбой. В ассортимент входят шаровые краны с присоединительными размерами от 1/4” до 4”. Новейшие шаровые краны серий 1500 и 1800 оснащены усиленным штоком для работы при высоких значениях температуры (до 160°C) и давления рабочей среды (до 64 бар).

Консультанты «Тепломатика.ру» помогут сделать правильный выбор изделия для вашей отопительной или водопроводной системы. Также в магазине есть все необходимое для монтажа кранов. Цены на продукцию RUBINETTERIE BRESCIANE зависят от конкретной модели (артикула) и лежат в широких пределах — от 280 до 7400 рублей».

P. S. При комплексном заказе системы отопления ООО «Тепломатика» предоставляет бесплатное сервисное обслуживание в течение первого года эксплуатации, а также скидки на монтажные работы. Кроме того, в Инженерном центре «Тепломатика» можно заказать проект системы отопления, водоснабжения или водоотведения под ключ. Специалисты компании имеют все необходимые допуски СРО и постоянно повышают свою квалификацию.

Шаровой кран — один из наиболее востребованных видов оборудования при монтаже систем отопления и водоснабжения.

С помощью спецпредложений, скидок и акций можно значительно сэкономить при покупке запорной арматуры.

Подписчики могут получить скидки на товары для отопления и водоснабжения.

Стоимость шарового крана во многом зависит от его типа, диаметра, от материала, из которого изготовлено изделие, а также от производителя.

Покупать оборудование для систем водоснабжения и отопления следует в специализированных магазинах, предлагающих оригинальную сертифицированную продукцию.

При со­зда­нии бы­то­вых сис­тем отоп­ле­ния, во­до­снаб­же­ния и ка­на­ли­за­ции не сто­ит эко­но­мить на за­пор­ной ар­ма­ту­ре. Ша­ро­вые кра­ны италь­ян­ских про­из­во­ди­те­лей тра­ди­ци­он­но на­деж­ны и дол­го­веч­ны, а бла­го­да­ря ши­ро­ко­му ас­сор­ти­мент­но­му ря­ду мож­но по­до­брать оп­ти­маль­ный ва­ри­ант по со­от­но­ше­нию «це­на–ка­чест­во».

Строительный портал о технологиях строительства, ремонте и эксплуатации

Шаровый кран нержавеющий – достоинства и недостатки

Сфера применения шаровых кранов достаточно широкая. В большинстве примеров их устанавливают в бытовых условиях и на крупных промышленных объектах, где установлен трубопровод. Трубные конструкции с установленными шаровыми кранами могут использоваться для обслуживания такой рабочей среды, как нефть, газ, обычная вода, продукты питания и т.д. Любому инженеру, либо владельцу организации предоставляется возможность оборудовать абсолютно безопасную в эксплуатации систему, работающую долгие годы, при помощи современных сантехнических устройств.

Содержание

Для чего используются шаровые краны

Водопровод и домашняя система отопления являют собой определенным образом разветвленную сеть, по которым вода распространяется под небольшим давлением. Чтобы обслужить отдельные участки системы, приходится перекрывать весь водопровод. Самым простым способом осуществления такого перекрытия является установка запорной арматуры на трубных конструкциях.

В некоторых случаях шаровые краны могут монтироваться на резервных участках для перекрытия неиспользуемой части трубопровода. Для установки насосов в систему отопления нередко монтируется своеобразный запасной путь, благодаря которому система может работать без изменений во время выполнения монтажа.

Разного рода запорная арматура монтируется на участках врезки всевозможных гидротехнических приспособлений. Наличие подобных шаровых кранов дает возможность в любое время без особых трудностей перекрывать поток воды или другой рабочей среды при возникновении необходимости.

Виды шаровых кранов и особенности конструкции

Шаровые краны подразделяются на две основных разновидности: редуцированные и полнопроходные. Первый тип отличается меньшим диаметром проходного отверстия.

По технологии присоединения краны подразделяются на 4 основных подкатегории:

• Крепятся при помощи сварки;
• Комбинированные;
• Фланцевые;
• Муфтовые.

В отлитом корпусе устанавливается шар с проделанным сквозным отверстием. Этот элемент устанавливается между несколькими уплотнителями. Металлический шар фиксируется на штоке, который выводится из корпуса изделия наружу. Такой шток может проворачиваться при оказании небольшого давления на ручку, которая на нем закреплена.

Нужно понимать, что обычный шаровой кран является запорным элементом, при помощи которого невозможно регулировать интенсивность потока рабочей среды.

В соответствии с утвержденным ГОСТом Р52760 все виды запорной арматуры должны быть соответствующим образом промаркированы.

Маркировка должна содержать такие параметры:

• Материал;
• Давление;
• Условный проход;
• Допустимый температурный режим эксплуатации;
• Допустимый показатель давления рабочей среды;
• Указатель в виде стрелки, определяющий направление движения рабочей среды;
• Дата фактического производства устройства.

Если в маркировке отсутствует хотя бы один из вышеуказанных показателей, значит может быть контрафактным.

Такие краны отличаются универсальностью и могут устанавливаться на любого рода трубных конструкциях больших и малых диаметров, обслуживающих разнообразную рабочую среду. Устройства состоят из сравнительно небольшого количества составляющих элементов. Это способствует возрастанию продолжительности эксплуатационного периода приспособления. Данный вид запорной арматуры может быть установлен на трубопроводах с весьма агрессивной рабочей средой.

Подобные конструкции были изобретены около 100 лет назад. Первые изготовленные образцы запорной арматуры не отличались высокой надежностью. Для их изготовления зачастую используется высокопрочная сталь.

Преимущества и недостатки

Шаровые краны используются во самых разных отраслях системы народного хозяйства. К преимуществам подобных приспособлений относятся:

• Удобство установки и эксплуатации;
• Возможность быстрого перекрытия;
• Высокая надежность;
• Абсолютная герметичность;
• Простота конструкции;
• Высокая продолжительность эксплуатационного периода;
• Несущественный износ конструкции;
• Сравнительно малые габариты;
• Отсутствие легкоповреждаемых комплектующих;
• Отсутствие области застоя;
• Доступная цена;
• Возможность эксплуатации при высоком давлении и температурном режиме.

Данные приспособления имеют очень мало недостатков:

1. Максимальная допустимая температура составляет 200 градусов.
2. Во время поворота может быть мертвая зона. Нередко возникают ситуации, когда расположение трубы не позволяет открыть кран нормально.

Теперь каждый может убедиться в достоинствах подобных изделий.

Водопроводные краны той или иной конструкции имеются сегодня практически в любом доме. Наибольшее распространение получили шаровые изделия, изобретенные более 100 лет назад. Они долговечны, практичны, удобны в эксплуатации, легко устанавливаются и ремонтируются.

Особенности устройства и назначение

Конструкция шарового крана чрезвычайно проста и в то же время эффективна. Внутрь металлического или пластикового корпуса (седла) помещается затвор, выполненный в виде шара со сквозным отверстием. Размер отверстия соответствует габаритам входа и выхода устройства.

Шаровый элемент жестко соединяется с рукояткой, и поворачивается вслед за ее вращением. Если шар располагается в открытом состоянии (ось отверстия проходит параллельно оси корпуса), поток жидкости или газа проходит через устройство беспрепятственно, не испытывая гидравлического сопротивления. При повороте на 90°, шар разворачивается глухой стенкой по направлению к потоку рабочей среды, при этом подача носителя полностью прекращается. Поворот на меньший угол дает возможность регулировать интенсивность прохода рабочей среды.

Обратите внимание! Строго говоря, термин «шаровый» является скорее жаргонным, хотя и употребляется гораздо чаще. Верное наименование – «шаровой кран».

Специалисты отмечают следующие достоинства таких устройств:

• Сравнительно небольшие габариты.
• Малый вес.
• Возможность работы при любой ориентации в пространстве.
• Отличные показатели герметичности.
• Выгодное соотношение цены и качества.

Существуют и некоторые недостатки:

• Для поворота крана на 90° требуется высокий крутящий момент.
• При быстром открывании крана в некоторых моделях присутствует вероятность возникновения гидроудара.
• Чтобы шаровый элемент не «залип» и не утратил герметичность, кран желательно открывать и закрывать хотя бы раз в неделю.

Виды шаровых кранов и их применение

Шаровые запорные элементы используются повсеместно, поэтому их классификация достаточно обширна. Вообще, современная промышленность выпускает более 4 000 всевозможных модификаций такой запорной арматуры. Изделия разделяют по нескольким категориям.

По материалу изготовления корпуса:

• Латунные. Оптимальный вариант для сетей газо- и водоснабжения с хорошим соотношением цены и качества. Не предназначены для высоких температур носителя.
• Стальные. Самые доступные по цене. Имеют большой ассортимент типоразмеров. Плохо работают в сетях холодного водоснабжения. Подвержены коррозии.
• Из нержавеющей стали. Более дорогие и эффективные, по сравнению со стальными устройствами.
• Чугунные. Раньше считались едва ли не единственно доступным вариантом, сегодня почти полностью вытеснены с рынка. Уступают современным моделям по всем показателям.
• Полипропиленовые. Монтируются в пластиковые трубопроводные системы. По прочности и долговечности почти не уступают латунным. Характеризуются сравнительно малым весом и стоимостью, не подвержены коррозии.

По типу соединения:

• Муфтовые. Имеют огромный выбор типоразмеров, оснащаются резьбовыми соединениями, что делает их чрезвычайно популярными в частном строительстве и коммунальном хозяйстве.
• Под приварку. Легкие и небольшие устройства. Сварное соединение с трубопроводом обеспечивает прекрасную герметичность, но значительно усложняет процедуру обслуживания и замены крана.
• Фланцевые. Громоздкие изделия которые используются преимущественно на больших магистральных сетях диаметром свыше 40 мм. Удобны в обслуживании и монтаже, требуют периодического контроля состояния затяжных болтов.

По типу корпуса:

• Разборные. Конструкция легко разбирается, при необходимости заменяются вышедшие из строя детали.
• Цельносварные. Дешевле разборных аналогов. При выходе из строя подлежат полной замене. Учитывая срок службы порядка 15-20 лет, часто представляются более выгодным вариантом.

По способу управления:

• Ручной. Наиболее распространенный в быту тип шарового крана. Поток носителя перекрывается поворотом рычага или «бабочки».
• С электроприводом. Управление идет удаленно, посредством электрических сигналов.
• С пневмоприводом. Еще один вариант дистанционного управления. Применяется там, где использование электричества сопряжено с определенной опасностью.
• С редуктором. Устройство монтируется на кранах сечением свыше 30 см и на некоторых менее габаритных моделях, где необходимо обеспечить плавное изменение интенсивности потока носителя.

По виду прохода:

• Полнопроходные. Диаметр отверстия в шаре совпадает с размерами входного и выходного отверстия крана. Используются там, где даже малые потери напора жидкости будут критическими.
• Стандартнопроходные (редуцированные). Диаметр условного прохода изделия несколько выше (как правило, на один типоразмер), чем размер отверстия в шаре. Стоимость таких устройств ниже, что и обуславливает их широкое распространение. Важное преимущество такого типа изделий – в них гораздо ниже вероятность формирования гидроудара.

Как выбрать кран

Чтобы не ошибиться с выбором крана, следует учитывать ряд важных моментов:

• Предназначение устройства. В соответствии с ГОСТ изделия для газопроводов идентифицируются по черной или желтой окраске рукоятки, для сетей холодного водоснабжения – по голубой. Красным цветом маркируются шаровые краны, предназначенные для сетей горячего водоснабжения.
• Способ монтажа детали. На магистралях, предназначенных для транспортировки кислотных, щелочных сред, либо жидкостей с высокими температурами, предпочтение отдается устройствам под приварку.

Обратите внимание! Условный диаметр шарового крана обозначается литерами DN.

Помимо номинального прохода, на маркировке изделия присутствует информация о значениях номинального (PN) и рабочего давления, предельной допустимой температуры эксплуатации, дате выпуска детали.

При покупке устройство следует внимательно осмотреть на наличие брака – зазубрин, сколов, вмятин. Также стоит проконтролировать комплектацию, куда обязательно включаются:

• Корпус.
• Стальной или латунный шар.
• Уплотнительная шайба.
• Ручка управления.
• Регулировочная гайка.
• Шток уплотнения.

Также, стоит быть внимательным, чтобы вместо дорогого и долговечного латунного изделия не приобрести за те же деньги низкокачественную подделку из силумина, которая прослужит, в лучшем случае, 2-3 года. Распознать попытку обмана можно по весу – настоящая латунь очень тяжелая.

Для подключения душевых кабин, стиральных и посудомоечных машин, внутренней разводки системы водоснабжения подойдут разборные краны с резьбовым креплением. Вообще, при выборе между цельносварными и разборными деталями лучше отдать предпочтение последним, поскольку они легко поддаются ремонту, просты в эксплуатации, компактны, а также характеризуются хорошим уровнем герметичности.

Что касается стоимости, это не тот вопрос, где следует любым способом пытаться сэкономить. Дешевый кран плохого качества не только прослужит на порядок меньший срок, но и имеет все шансы стать причиной серьезных неприятностей – от затопления соседей снизу до опасной для жизни утечки газа.

Самыми дешевыми ожидаемо считаются изделия умельцев из Поднебесной, наиболее дорогими – итальянские устройства. Российские краны относятся к средней ценовой категории, предлагая разумный компромисс между экономией и качеством.

Обратите внимание! Своеобразным знаком качества изделия служит характерный блеск металлического корпуса. Блеск появляется после опыления латунного сплава дорогостоящим хромом или никелем.

К чему приводят ошибки при выборе

Неправильный выбор модели шарового крана чреват серьезными последствиями.

Так, если в систему холодного водоснабжения установить стальное изделие, оно может быстро (за 3-6 месяцев) прийти в негодность. Причина – повышенное содержание кислорода в жидкости, способствующее интенсивному образованию ржавчины. Для таких сетей лучше предпочесть изделия с покрытым резиной клином.

Если, напротив, в системе работает носитель с высокими температурами (150°С и выше), ошибкой будет эксплуатация изделий с фторопластовым уплотнителем. Для сохранения герметичности здесь лучше подойдут краны с уплотнением типа металл по металлу.

В трубопроводных сетях, по которым циркулирует техническая вода, содержащая твердые фракции, устанавливать бытовые шаровые краны не рекомендуется. Примеси быстро выведут из строя уплотнительные кольца, и устройство перестанет правильно функционировать.

Особенности установки

Устанавливать шаровый кран можно практически в любом месте трубопровода. Резьбовые изделия легко устанавливаются самостоятельно. В заранее определенном месте труба отрезается, на ней накручивается резьба, наматывается уплотнитель, закрепляется запорный элемент.

Установка приварных или пластиковых кранов потребует использования сварочного аппарата или специального паяльного устройства соответственно.

При горизонтальном размещении крана, поворотная ручка располагается сверху (допускается отклонение от вертикали не более 45°).

Это важно! Кран устанавливается с учетом стрелки, размещенной на корпусе устройства и показывающей направление движения рабочей среды по трубопроводу. Если стрелка отсутствует, допускается монтаж устройства любой стороной.

После установки кран обязательно проверяется на работоспособность и герметичность во всех положениях. Также, важно убедиться в том, что свободному вращению рычага или «бабочки» ничего не препятствует.
