Загорелся я идеей купить себе компрессор но посмотрев сколько просят даже за китайские появилась новая идея, сделать компрессор своими руками.
Был у меня электродвигатель 3кВт, трех фазный, 1967 года выпуска. 10 лет назад использовали как точило а потом он просто стоял.
Компрессор достался мне бесплатно как не рабочий.
Сразу разобрал его, поставил новый ремкомплект головки, кольца все были в отличном состоянии, вкладыши шатунов тоже заменил.
Теперь нужно было подумать о смазке, в интернете полно информации как его нужно доработать. Снял шатуны, просверлил 2 отверстия в самом шатуне и крышке вместе с вкладышами.
Затем просверлил отверстие в картере для залива и контроля масла, потом нарезал резьбу для заглушки
Следующим этапом было изготовления дна для компрессора, вырезал его болгаркой из куска металла толщиной 4мм, просверлил отверстия для крепления
Ремонт и доработка компрессора завершена. Собрал все на новых прокладках.
Далее купил на рынке шкив для электродвигателя, но диаметр вала двигателя 25мм, а шкива 24мм. Пришлось проточить вал на включенном двигателе болгаркой и все стало так как там и было)))
Теперь нужно было доработать балон. Так как балон все эти годы стоял с газом, а мне нужно было просверлить в нем 2 дырки, то пришлось наполнить его полностью водой и через резинку сверлить, скажу что было очень страшно так как балон сильно вонял газом.
Следующим этапом было изготовление крепления к двигателю с прорезями для того чтоб была возможность натягивать ремень.

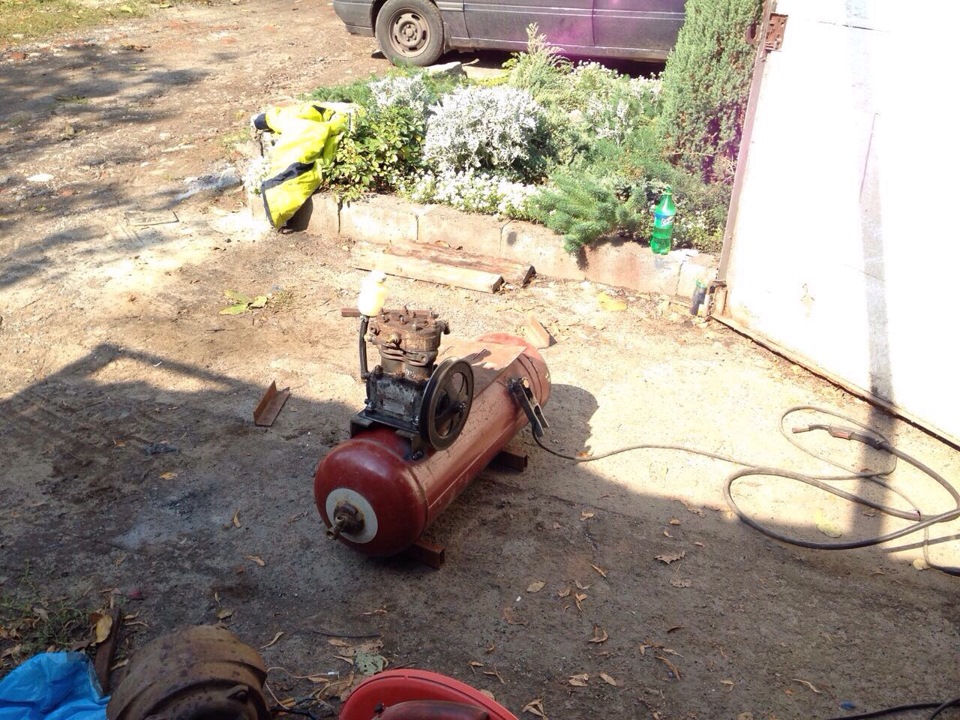

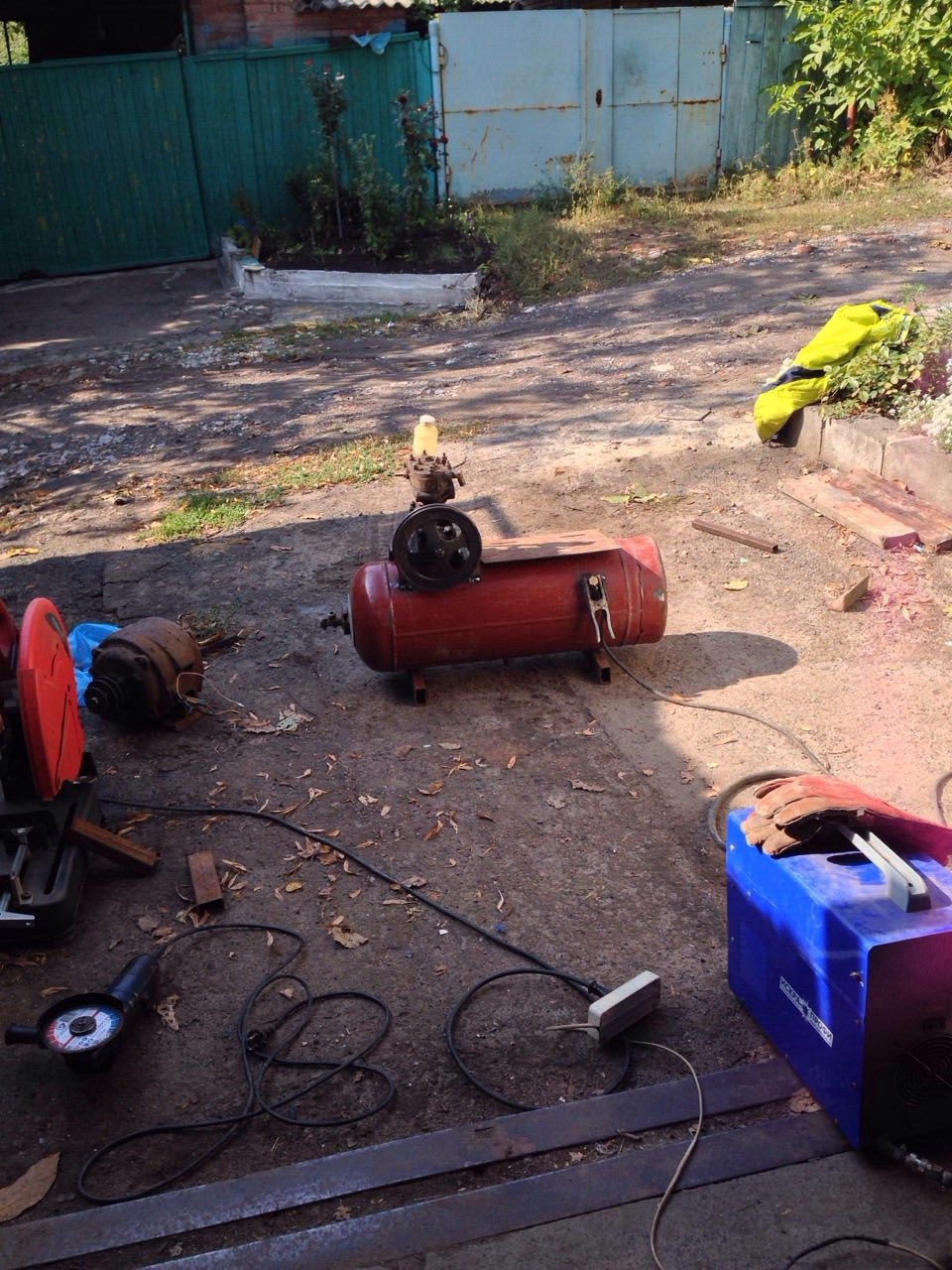

Далее привез все к другу для проведения сварочных работ
Далее дома поставил все тройники, обратный клапан перед входом в балон от отопления, для компрессора сделал сопун, покрасил балон, для того чтоб не ржавели места сварки, сделал воздушный фильтр из банки от шпаклевки (взятой у того же друга) и куска паралона, купил ремень, шланг, пистолет для подкачки колес и продувочный пистолет.
Видео:
Под балоном масло, текло из под прокладки днища, потом просто посадил на герметик и все стало нормально
В инвентаре гаража автовладельца будет нелишним воздушный компрессор. С помощью него можно покрасить авто, накачать шины, подать воздух на пневмоинструменты. Рассмотрим, как сделать компрессор для покраски своими руками из доступных материалов.
Сжатый воздух – верный помощник настоящего мастера
Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.
Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.
Фирменные воздушные компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но стоят немалых денег. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия. Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. В устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.
При ручной подаче экономятся финансовые средства, но тратится много сил и энергии на контроль над процессом. При автоматическом нагнетании все эти недостатки устраняются, единственное, что остается – регламентная замена масла в воздушной помпе. Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.
Делаем простейший компрессор своими руками
Одним из вариантов будет сделать компрессор для покраски из отслужившей свое автомобильной камеры. Для изготовления потребуются:
- Ресивер – автомобильная камера. Можно с покрышкой, можно без нее
- Нагнетатель – автомобильный насос с манометром
- Сосок от негодной камеры
- Ремкомплект для резины
- Портняжное шило
Собрав необходимые материалы, переходим непосредственно к изготовлению устройства. Берем ненужную автомобильную камеру и проверяем её на герметичность, накачав насосом. Если баллон держит воздух, значит все замечательно, и можно переходить к следующему этапу. При наличии утечек, локализуют места повреждений и заклеивают их или вулканизируют сырой резиной.
Далее, в подготовленном ресивере проделывается отверстие под дополнительный сосок, через него впоследствии будет выходить равномерная струя сжатого воздуха. Добавочный штуцер вклеиваем при помощи резинового ремкомплекта и соединяем с краскопультом. В нем выкручиваем ниппель – поток воздуха должен выходить свободно. Ниппель в родном соске автомобильной камеры оставляем – он будет работать как клапан, удерживая избыточное давление.
Затем опытным путем определяем требуемый уровень давления воздуха в ресивере, распыляя краску на какую-либо поверхность. Эмаль должна ложиться равномерно, без рывков. Величина избыточного давления определяется при помощи манометра и должна быть такой, чтобы при нажатии на кнопку аэратора её уровень не менялся скачкообразно.
Собрать такую модель компрессора не составит труда, зато вы сразу убедитесь в действенности ремонта при помощи компрессора, нежели баллончиками с краской. Главное, соблюдать правило – в автомобильную камеру, а, следовательно, и потом в краскопульт не должны попадать влага или пыль. Иначе они смешаются с автоэмалью, и всю работу по окраске потребуется делать заново. Собранная модель будет исправно работать, но лучше автоматизировать нагнетание воздуха и внести в конструкцию дополнительные изменения.
Полупрофессиональный компрессор для покраски своими руками
По отзывам специалистов, самодельные компрессоры с ресиверами имеют больший срок службы, нежели модели от отечественных и зарубежных производителей. И это понятно – все делается своими руками и, даже если какая-то деталь выйдет из строя, заменить её будет делом пары минут. Рассмотрим, как сделать не уступающий изделиям известных фирм воздушный компрессор из легкодоступных материалов, которые нам понадобятся согласно приведенному ниже списку:
- Манометр
- Редуктор с масловлагоотделяющим фильтром
- Реле контроля давления
- Бензиновый топливный фильтр
- Водопроводная крестовина (четверник) с трехчетвертной внутренней резьбой
- Резьбовые переходники
- Автомобильные хомуты
- Двигатель компрессора
- Ресивер
- Полусинтетическое моторное масло вязкостью 10W40
- Тумблер на 220 вольт
- Латунные трубки
- Маслостойкий шланг
- Толстая доска для основы
- Аптечный шприц
- Преобразователь ржавчины
- Шпильки, гайки, шайбы
- Герметик, фум лента
- Краска по металлу
- Надфиль
- Мебельные колеса
- Фильтр системы питания дизельных двигателей
Найти все компоненты не составит труда, начинать стоит с сердца всей системы – нагнетателя воздуха.
Двигатель – исполнительный механизм автоматического компрессора
В качестве двигателя воспользуемся компрессором от старого холодильника. Как правило, они оборудованы пусковым реле, что очень удобно для постоянного поддержания определенного уровня давления в ресивере. Предпочтительней использовать компрессоры от холодильников старого советского образца, они позволяют нагнетать более высокое давление, нежели их импортные аналоги.
Вытащив исполнительный блок из ветхого холодильника, очистите его от накопившейся грязи и ржавчины. Затем обработайте преобразователем ржавчины, чтобы уберечься от дальнейшего окисления. Этим самым вы произведете подготовку корпуса двигателя под дальнейшую покраску.
Далее следует поменять масло в компрессоре. Редкому холодильнику производилось регулярное техобслуживание и замена смазки, что вполне оправданно – система полностью изолирована от воздействия атмосферы. Масло можно использовать полусинтетическое моторное, оно ни в чем не уступает компрессорному и, кроме этого, имеет много полезных присадок.
На компрессоре есть три трубочки – 2 открытых и одна запаянная. Открытые концы предназначены для циркуляции воздуха, одна из трубок является входной, другая – выходной. Для определения, по какому пути движется воздух, кратковременно подайте питание на компрессор. И запомните, какой воздуховод втягивает воздух, и какой выпускает.
Запаянная трубочка предназначена для регламентной замены масла. Закрытый конец надо аккуратно удалить. Для этого по кругу надпиливаем трубку надфилем, стараясь, чтобы металлические опилки не попали внутрь системы. Надпиленный кончик затем отламываем и сливаем старое масло в какой-нибудь сосуд для определения количества под замену. И заливаем полусинтетику в чуть большем количестве при помощи шприца.
Затем систему смазки двигателя необходимо заглушить. Для чего, подобрав винтик соответствующего размера, обматываем для герметичности фум лентой, вкручиваем в трубочку. Нагнетатель от холодильника имеет свойство потеть смазкой – то есть в выходной воздушной струе бывают капельки масла. Их задержит масловлагоотделитель для компрессора. Своими руками в дальнейшем крепим двигатель с пусковым реле на деревянной основе в положение, при котором он крепился к раме.
Реле компрессора чувствительно к положению в пространстве и часто его верхняя крышка маркируется стрелочкой. Только при правильной установке процесс переключений режимов будет проходить корректно.
Емкость для сжатого воздуха
Лучше всего для хранения сжатого воздуха подходят баллоны от огнетушителей. Они рассчитаны на высокое давление, имеют большой запас прочности и идеально подходят для монтажа навесного оборудования. Рассмотрим в качестве ресивера металлический корпус огнетушителя ОУ-10 с рабочим объемом 10 литров. Данный баллон рассчитан на давление в 15 Мпа или 150 бар с большим запасом прочности.
Отворачиваем от будущего ресивера запорно-пусковое устройство (ЗПУ) и на его место вворачиваем переходник, на резьбу которого для уплотнения наматываем фум ленту. Если огнетушитель имеет следы коррозии, то их надо удалить при помощи абразивов и преобразователя ржавчины.
С наружной стороны все сделать просто, а с внутренней поверхностью придется немного повозиться. Для этого внутрь баллона заливаем очищающее от ржавчины средство согласно инструкции и тщательно взбалтываем содержимое. Затем вворачиваем водопроводную крестовину, используя для уплотнения герметик и ленту фум. Итак, две основные детали нашего компрессора готовы, и можно приступать к следующему этапу.
Монтаж деталей устройства
Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя.
Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.
Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:
-
Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.
Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.
Регулируем давление в камере ресивера
Собрав конструкцию, следует проверить её работоспособность. Подключаем к выходу компрессора краскопульт или пистолет для подкачки шин. После этого, при выключенном тумблере, включаем штепсельную вилку в сеть. Выставляем регулировочное реле на минимальное давление и затем подаем питание на нагнетатель. Создаваемое в ресивере давление контролируем при помощи манометра. Убедившись, что при достижении некоторого уровня реле отключает двигатель, проверяем герметичность воздуховодов и соединений. Это легко сделать при помощи мыльного раствора.
Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь. Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются – нам важно выработать навыки и определить, какое давление потребуется на покраску изделия. Экспериментальным путем определяем величину в атмосферах, при которой избыточного давления хватает на окрас всей детали равномерным слоем при минимальном количестве срабатывания нагнетателя.
Как видите, создать автомобильный компрессор своими руками не вызывает особых сложностей. Сделанный по второму варианту прибор требует больше времени на изготовление, но все оно окупится при дальнейшей эксплуатации. Система автоматического контроля давления и пуска нагнетателя позволят работать с большим удобством, не отвлекаясь на контроль над камерой ресивера. Применять компрессор можно не только для ухода за автомобилем. При помощи него можно покрасить забор, ворота гаража.
Чтобы созданный своими руками компрессор служил долго и исправно, следует проводить регламентные работы. Это, в первую очередь, регулярная смена масла и своевременная замена фильтрующих элементов. Так как мы надежно закрепили двигатель на основе, откручивать его смысла нет. Для слива масла воспользуемся шприцем. Открутив закрывающий заливное отверстие винтик, надеваем плотно шланг на трубочку и откачиваем отработку. Свежее моторное масло закачиваем также при помощи шприца. С фильтрами все проще – меняем их по мере загрязнения и снижения скорости наполнения камеры ресивера.
Альтернатива выбора – сделать своими руками или приобрести готовую продукцию?
На сегодняшний день рынок предложений воздушных компрессоров изобилует разнообразием. Поршневые, вибрационные, винтовые и многие другие классы этих устройств выпускаются для различных целей. Готовые компрессоры можно купить в магазинах бытовой техники, автозапчастей, на специализированных сайтах. Многообразие предлагаемой продукции настолько велико, что на выбор требуемого изделия уйдет много времени. Если принято решение приобрести готовое устройство, внимательно изучите технические характеристики, разброс цен и отзывы покупателей.
Конечно, лучше не экономить и приобретать дорогостоящие изделия от именитых брендов. Но крупнобюджетная покупка оправдывает себя, только если вы планируете заниматься ремонтом автомобилей профессионально. Выбор малоизвестной продукции чреват неоправданными рисками. Дешевые модели грешат некачественными материалами. Частенько случается так, что детали двигателей вылетают мгновенно, а ремонт по гарантии занимает несколько месяцев.
С позиции надежности собственноручная сборка выигрывает по многим параметрам. Во-первых, по статистике компрессоры в холодильниках работают десятками лет. И старый рефрижератор выбрасывается не из-за поломавшегося двигателя, а из-за утечки хладогена или коррозии стенок и днища. А об огнетушителе и говорить нечего – их изготавливают с десятикратным запасом прочности, что сразу проверяется на заводе. Так может не стоит покупать кота в мешке, а сделать собственными силами устройство? Тем более что после изучения материала вы знаете, как сделать компрессор своими руками в бытовых условиях. Добротно изготовленное и исправно работающее устройство не только порадует владельца, но и станет предметом зависти знакомых автолюбителей.
Т.к. тема про компрессор разрослась аж до 3 записей, мной решено создать запись затрагивающую все аспекты сборки самодельного компрессора на базе головы ЗИЛ-130. От идеи до воплощения. Данная запись будет периодически обновлятся.
Собирать/ купить готовый личное дело каждого. Схожий компрессор по производительности и литражу я обнаружил от 15 тысяч. Привод прямой( ресурс маленький). Покумекав, начал сборку своего.
1) Ресивер (накопитель сжатого воздуха), чем больше — тем лучше( для прямого привода большой ресивер -> быстрый износ поршневой) для подкачки шин и редкой поэлементной покраски 50 -100 литров вполне достаточно. Большой ресивер позволит получить более стабильный результат.
2) Двигатель(электрический) для привода компрессорной головы (рекомендуется с запасом20-40%, во избежании возможных проблем незапуска под нагрузкой). (как правило двигатели стоят асинхронные с конденсаторами)
3)Защитная решетка (чтоб руки на ремень не намотало)
4) Приводной ремень(как правило клиновидный, в случае адского перегруза проскользнет и не убьет мотор)
5)Обратный клапан( необходим для запуска компрессора под нагрузкой, принцип работы: в ресивер впускать из ресивера не выпускать)
6)Трубка подачи воздуха в ресивер(как правило медная, или алюминиевая).
7) Компрессорная головка( как правило ставятся под охлаждение воздухом, в нашем случае охлаждение водой/антифризом, при длительной работе желательно), от неё зависит производительность системы в целом.
8) Прессостат-сердце компрессора, в данной коробушке находится реле давления, как правило отрегулировано на : 8 атмосфер выключение мотора, снижение давления до 4-6 атмосфер запускает мотор и так по кругу.
Так же в этом узле находится регулятор давления с двумя манометрами — его задача выставить нужное пользователю давление под конкретный инструмент, например под краскопульт. Теперь о манометрах, как правило их два, один показывает давление в ресивере, второй отображает расход воздуха на инструмент. Регулятор на выходе имеет присоединительную арматуру: либо это рапид, либо байпас. Еще есть вариант елочка).
Данный узел имеет маленькую но крайне важную деталь — клапан сброса давления( в простонародье пердунок).Необходим в случае отказа прессостата.
9) Сливной кран — функция освободить ресивер от конденсата( а он будет в любом случае).
Теперь разберем следующую неочевидную вещь: для чего делается такая длинная магистраль от головы до ресивера?
Необходимо для более легкого запуска компрессора. Принцип работы данного узла прост- воздух из компрессорной головы проходит по магистрали через обратный клапан в ресивер. Компрессор отключился — обратный клапан запер воздух в ресивере, воздух стоит в трубке. Клапана компрессора не настолько герметичны и понемногу стравливают воздух, тем самым давление в трубке падает. Мотору необходимо несколько мгновений чтобы выйти в рабочий режим, и эти несколько мгновений обеспечивает трубка и обратный клапан.
Второе, для снижения конденсата на выходе из компрессора, ввод воздуха рекомендуется делать дальше от выхода.
Итак разобравшись с конструкцией компрессора, и уяснив некоторые аспекты, было решено ваять конструкцию, которую не сложно повторить.
1) Ресивер — бытовой пропановый баллон 40-50 литров.( Перед сваркой произвести дегазацию, я не несу ответственности за ваши необдуманные действия.) В тело ресивера вварены: кусок водопроводного сгона под клапан обратного давления 1/2 дюйма, кусок водопроводного сгона под кран слива конденсата, гайка М12 под клапан аварийного давления, (ранее это был клапан под резьбу 1/4, плашкой перерезал под М12). Выход воздуха осуществляется через горловину баллона — сгон 3/4 дюйма, вкручивается в баллон( в баллоне резьба 3/4 к(конусная), вкручивается без проблем.
