За бурением водозаборной скважины должен следовать процесс её обустройства. Организовать бесперебойную передачу воды помогает специальное оборудование для скважин, такое как, кессон, оголовок, гидроаккумулятор и прочие приспособления. О них и пойдёт речь в этой статье.
Что необходимо для обустройства скважины?
Чтобы оборудовать скважину на даче нужно большое количество элементов. Среди них особое место заняли:
- Гидроаккамулятор для передачи воды под давлением в необходимом направлении.
- Адаптеры. Один – выводит трубы через обсадную колону, второй – обеспечивает герметизацию при отказе от кессона.
- Насос и детали для его монтажа. Необходим для получения воды.
- Реле давления. Управляет насосом и контролирует его работу.
- Обратный клапан. Пускает воду в одном направлении (на дачу либо другое строение для которого и производился монтаж скважинного водопровода).
- Водопроводные полиэтиленовые трубы, из которых формируют систему водоснабжения. В дальнейшем их используют только в хозяйственно-бытовых целях.
- Манометр. Необходимо установить для осуществления контроля уровня давления воды в системе труб.
- Оголовок скважинный. Предназначен для герметизации обсадной колонны.
- Кессон, водонепроницаемая камера, которая нужна для защиты оборудования скважины от попадания на него воды.
- Трос. Он должен быть выполнен исключительно из нержавеющего материала и укомплектован такими же нержавеющими зажимами.
- Тройники. Нужны для создания ответвлений от главной водопроводной трубы.
- Краны и шланги для направления воды в конкретные точки дома.
- Ниппели, лучше всего латунные. Они имеют резьбу на краях. Необходимы для соединения труб.
- Различные виды крепёжно-соединительных элементов, предназначенных для конкретного проекта.
- Расходные материалы (электроды, герметик и прочее).
И самое важное нужно понимать при покупки INGPLAST полиэтиленовых труб, это то что качество этих труб должно быть на высшем уровне, так как вы их прячете в стену не на временную установку а практически на всегда, вероятность что когда либо они будут меняться равна 1%, так что качество как говорится должно быть на века!
Характеристика основного оборудования
Кессон
Один из главных элементов оборудования скважины. С виду он напоминает водонепроницаемую бочку. Его монтаж обусловлен необходимостью защиты воды в системе от загрязнений и промерзаний.
В герметичную конструкцию можно установить очистные фильтры, манометры, реле давления, мембранный бак и другие составные. Это позволит освободить жилое помещение от нагромождения посторонних агрегатов и приборов. Чаще всего кессон имеет горловину, к которой плотно прилегает крышка. Традиционные материалы для изготовления – нержавеющая сталь, алюминий, либо пластик. Главное требование – стойкость к коррозии, а в идеале и сопротивление другим разрушающим процессам.
Важно! Наиболее востребован кессон с параметрами: высота – 2 метра; диаметр – 1 метр.
Вместо кессона можно воспользоваться адаптером. Его главные преимущества:
- Быстрый монтаж;
- Относительная дешевизна;
- Отсутствие необходимости вырывать яму для установки
Гидроаккумулятор
Оборудование скважины включает в себя и монтаж гидроаккумулятора. Главная задача данного механизма – плавная корректировка и поддержка давления воды в водозаборной системе. Более того, гидроаккумулятор способен обеспечить минимальный запас жидкости и уберечь от гидроудара. Данные типы устройств обладают одинаковым набором функций. Отличаются они лишь объёмами (способны вместить 10-1000 литр).
Важно! С виду гидроаккумуляторы похожи на баки овальной формы. Они бывают вертикального и горизонтального типа.
Оголовок
Данное оборудование для скважины исполняет защитные функции. Оно необходимо для предохранения источника от попадания в него мусора и талой воды. Механизм герметизирует скважину и упрощает её дальнейшую эксплуатацию, облегчает монтаж насоса.
Важно! Чаще всего оголовок делают из пластмассы и чугуна. Пластмассовые конструкции выдерживают подвешенный груз весом до 200 кг, чугунные – до 500 кг.
Правильная организация водяной скважины сделает её постоянным рабочим источником вне зависимости от сезона, что позволит создать комфортные условия проживания на даче.
Насос
Чтобы наладить и гарантировать работу скважины в течение нескольких десятилетий, нужно правильно выбрать насос. Для определения параметров изделия необходимо измерять глубину и диаметр скважины, определить длину водопроводных коммуникаций и вычислить пиковый расход. Насосы отличаются напором и производительностью. Чтобы обеспечить стабильную работу водоснабдительной системы, следует обеспечить давление в пределах от 1,5 до 3 атмосфер.
Оборудование для скважины данного вида имеет три типа:
- Насос поверхностный . Рекомендован к установке в скважину, где динамический уровень воды не опускается менее 7 м. от уровня земли.
- Насос погружной вибрационный. Бюджетный вариант. Его монтаж в систему водоснабжения – крайняя мера. Насос обладает небольшой производительностью и пагубно влияет на целостность стен скважины.
- Насос центробежный скважинный. Оптимальное оборудование на скважину.
Манометры
Монтаж манометра необходим для возможности измерения давления. Стандартные требования к приборам:
- Надёжность. Чем дольше прослужит оборудование, тем лучше. Самым долговечным считается манометр, имеющий стальной корпус и прочный механизм (к примеру, медно-латунный). Стекло в его составе непременно должно быть техническим.
- Наглядность. Манометр нужен для визуального наблюдения за показателями давления. Поэтому он должен иметь хорошо различимую маркированную шкалу.
- Высокий класс точности.
Мембранный бак
Данное оборудование для обустройства скважин выглядит как металлический резервуар с резиновой мембраной. Может иметь различную ёмкость, а также сменную либо несменную резиновую перегородку. Мембранный бак способен аккумулировать воду и поставлять её в определённое время под определённым давлением, снижая нагрузку и понижая возможные риски.
Важно! Мембранные баки, ёмкостью 8-30 литров нуждаются в настенном крепеже. Резервуары большего размера принято устанавливать на специальных ножках.
Монтаж мембранного бака лучше всего осуществлять до момента разветвления водопровода. Дополнительные нагрузки на резервуар не допустимы. Перед установкой бака нужно найти в помещении возможность подпитки системы и слива воды.
Реле давления
Устройство поддерживает оптимальное давление в водопровода и помогает автоматизировать наполнение гидробака. Без реле невозможна автономная работа данной системы.
Важно! Простое двухконтактное реле давления не функционирует отдельно от гидроаккумулятора.
Система автоматики
Выбор автоматики так же важен, как и подбор насоса. Состоит она из силовой электрической составляющей, командных реле и защитных элементов. Какое предназначение системы? Автоматика нужна для защиты электродвигателя и насоса от поломок. Пульт управления помогает избежать перегрева насоса, а реле – регулирует и стабилизирует давление в гидроаккумуляторе и водоснабдительной системе.
Очистные фильтры
Чтобы решить проблему с загрязнением воды, нужно установить фильтры. Их основные функции:
- Обезжелезивание. Фильтр избавляет воду от характерного вкуса и запаха, защищает трубы от быстрой потери функциональности.
- Смягчение жёсткости. Вода проходит ионную обработку. В результате ионы натрия замещают ионы калия и магния.
- Механическая очистка. Мелкодисперсные примеси, которые разрушают оборудование, уменьшаются либо удаляются из воды.
- Очищение от бактерий. Обычно в фильтре используют активированный уголь либо ультрафиолет для исключения негативного действия химических и биологических удобрений, которые попадают в источник из почвы, и влияют на состав вод.
Важно! Фильтр не устанавливают для артезианских скважин. Мелкозернистые примеси для них не характерны, а крупнозернистые не смогут попасть в воду.
Основные типы фильтров:
- Сетчатые:
- Непромывные. Очищаются только вручную.
- Самопромывные. Очищение производится автоматически без прекращения подачи воды.
- Сорбционные.Улучшают вкус, запах, цвет жидкости, удаляют из неё хлор и органические соединения. Перед использованием сорбционного фильтра следует обеззаразить воду.
- Картриджные.
Фильтруют через сменный картридж, состоящий из пластика или стали. Служат для очищения небольшого объёма жидкости. Могут выполнять различные функции.
Эксплуатация скважины невозможна без применения обязательной составляющей ее обустройства – насоса. Ведь для забора воды из узкого ствола абсолютно не подходит ведро. К тому же на подъем с глубины и транспортировку воды вручную ушло бы слишком много сил и времени. Не хочется попусту тратить ни то, ни другое, вы согласны?
Грамотно подобранное насосное оборудование в считанные минуты заполнит емкости в бане, доме, саду. Сейчас есть возможность приобрести технику для обслуживания объекта любого масштаба. На ее базе запросто можно соорудить автоматическую водопроводную систему, не зависящую от централизованных поставок и участия владельцев в процессе откачки.
Мы предельно подробно расскажем вам, как выбрать насос для скважины, что требуется учесть и предусмотреть будущему обладателю устройства. Скрупулезное разъяснение важных для пользователя моментов дополнено фото и видео-руководствами.
Учет характеристик скважины
Перед приобретением подходящего насоса для скважины, необходимо уточнить ряд показателей своего сооружения:
- статический уровень;
- динамический уровень;
- дебит;
- отметку основания дна;
- диаметр трубы.
Если бурением скважины занималась специализированная буровая компания, то в соответствии с договором владельцу должны были предоставить ее технический паспорт. Все упомянутые выше характеристики должны быть в нем указаны. Однако, в случаях, когда скважина используется (или не используется) длительное время, не помешает эти сведения уточнить.
У владельцев скважин, которые были созданы собственными силами или с помощью наемных “шабашников”, разумеется, такого документа нет. Им предстоит изучить свою скважину самостоятельно и установить ее характеристики с помощью несложных измерений.
Статическим уровнем называют расстояние, которое разделяет постоянное зеркало воды и поверхность земли. Чтобы установить это расстояние, понадобится бечевка с привязанным к ней грузиком в форме цилиндра или конуса без дна.
Вместо них можно использовать пластиковую трубку. Потребуется также рулетка или линейка. Длина бечевки должна быть сопоставима с глубиной скважины.
Перед началом измерений нужно воздержаться от забора воды из скважины хотя бы в течение часа. За это время уровень воды должен стать максимальным. Теперь бечевку с грузом опускают в скважину до тех пор, пока груз не “хлопнет” о поверхность воды. Характерный звук обычно отчетливо слышен.
Остается сделать отметку на бечевке, вынуть ее из шахты и измерить подходящим инструментом. Первый показатель характеристик скважины определен. Динамическим уровнем считают расстояние от поверхности земли до минимального уровня воды в шахте скважины.
Чтобы определить динамический уровень, сначала скважину необходимо подготовить. Воду откачивают погружным насосом с высокой производительностью (его можно купить или одолжить), опуская его вниз по мере убывания воды.
Когда вода перестанет опускаться, можно считать, что минимальный уровень воды в шахте достигнут. Теперь нужно снова проделать операции с бечевкой, грузом и рулеткой. Измерения дадут новый показатель скважины – ее динамический уровень.
Сравнение этих данных – статического и динамического уровней – позволяет сделать предварительный вывод о производительности скважины. Чем меньше разница между этими показателями, тем быстрее восполняется столб воды, и тем более мощный насос можно использовать с таким сооружением.
Стоит отметить, что у хорошей артезианской скважины показатели динамического и статического уровня вполне могут совпадать, что говорит об исключительно высокой производительности такого сооружения. Это происходит, поскольку вода прибывает так же быстро, как и откачивается.
Разница уровней для высокопроизводительной скважины обычно не превышает одного метра. Сведения о динамическом уровне пригодятся при установке выбранного для скважины погружного насоса. Глубина его погружения должна на два метра превышать динамический уровень, чтобы устройство всегда находилось в воде.
Дебитом скважины называют количество воды, которое можно получить из нее в течение единицы времени. Его измеряют в следующих единицах: л/мин, куб. м/час, куб. м/день и т.п. Если при откачивании воды насосом высокой мощности изменение уровня воды незначительное, значит, вода прибывает быстро.
Можно считать, что дебит скважины большой и выбрать для нее насос с высокой производительностью. Вычисляя дебит скважины, следует помнить, что это не постоянная величина. В весенний период вода прибывает скважину быстрее, чем летом, а зимой этот процесс происходит медленнее.
Чтобы понять, что скважина заполнилась водой, и приток остановился, нужно просто измерить глубину уровня воды. Если он совпал с полученным ранее статическим уровнем, значит, скважина наполнена. Т.е. после откачки воды такие замеры придется выполнить несколько раз.
Если же вода быстро убывает, а прибывает медленно, понадобится установить точные объемы воды, которые можно получить из этой скважины. Необходимо взять емкость значительного и при этом известного объема. Чаще всего используют бочку, но это может быть какой-либо бак, ванна и т.п. Главное, знать объем жидкости, который в эту емкость помещается.
Сначала нужно опустить насос поближе к дну скважины и полностью выкачать из нее воду. Об этом сообщит характерный “всхлипывающий” звук работающего насоса.
Затем засекают время и дожидаются, когда статический уровень в скважине восстановится. После этого воду снова откачивают, измеряя ее объем. Простым делением кубических метров на часы или литров на минуты можно определить дебет своей скважины.
Этот показатель позволит подобрать насос, производительность которого будет соответствовать объемам воды, прибывающим в скважину. Если оборудование окажется слишком мощным, скважина опустеет, что может привести к работе насоса всухую, т.е. без воды. А это ведет к скорому повреждению оборудования.
Для определения отметки основания дна скважины, т.е. ее глубины, снова используют бечевку с увесистым грузом без полостей внутри. Теперь его опускают до самого дна, пока бечевка не ослабнет. После этого ее вынимают и измеряют.
Обычно меряют только влажную часть бечевки. Ее сухая часть соответствует статистическому уровню воды в скважине. Общая глубина скважины равна сумме двух величин: статического уровня и глубины до зеркала воды.
Диаметр скважины – это диаметр ее обсадной трубы. Для выбора погружного насоса следует учитывать внутренний диаметр, поскольку размеры насоса должны позволять свободно опустить его вниз, а при необходимости – достать обратно.
Разбор мелких нюансов
Качество бурильных работ – еще один момент, который нужно учитывать при выборе насоса для скважины. Если бурение выполнено с помощью профессионального оборудования и силами специализированной бригады, такая скважина считается более надежной.
Если же бурение выполняли шабашники или владельцы участка с помощью друзей-аматоров, качество скважины едва ли будет идеальным.
“Любительские” скважины, как показала практика, в большей степени подвержены процессам заливания и запесочивания. Поэтому для таких скважин рекомендуется использовать специальные насосы, разработанные для работы в сложных условиях. Оборудование этого типа стоит дороже.
Но оно лучше переносит ситуации, когда в них поступает вода с большим количеством загрязнений. При таких же нагрузках обычные насосы ломаются значительно чаще. У владельцев “ профессиональных ” скважин больше возможностей при выборе оборудования, поскольку они могут выбрать как универсальный, так и специальный насос.
Для подъема воды из глубины скважины на высоту не всегда удобно использовать резиновый шланг. В процессе работы насосного оборудования воздух внутри шланга становится редким, от этого стенки шланга схлопываются, и поступление воды прекращается. Предотвратить это явление просто: вместо резинового шланга следует использовать пластиковые конструкции подходящего диаметра.
Важный показатель при выборе насоса – примерный расход воды на один день. Это средняя величина, поскольку в летний период обычно потребление воды возрастает, а в зимний, напротив, снижается. Считается, что ежедневная норма потребления для семьи из трех-четырех человек составляет примерно 60-70 литров.
Эти цифры не учитывают расход воды на полив и другие хозяйственные нужды. Ежедневную норму следует увеличить в зависимости от количества растений на участке, наличия домашних животных и т.п.
Предусмотрительные хозяева выбирают для скважины чаще всего четырехдюймовые обсадные трубы, хотя конструкции с диаметром в три дюйма тоже используются в этом качестве. Дело в том, что значительная часть насосного оборудования рассчитана именно на более просторную четырехдюймовую трубу.
Чтобы перевести сантиметры в дюймы, следует разделить результат измерений рулеткой на 2,54, поскольку именно такому количеству сантиметров равен один дюйм.
Различия поверхностных и погружных агрегатов
Все бытовые насосы по месту монтажа разделяют на два типа: погружные и поверхностные. Первые опускают вниз почти до самого дна скважины. Вторые работают на поверхности. Их устанавливают обычно рядом с источником воды или прямо на поверхности воды с помощью специального поплавка.
В работе поверхностных моделей используется принцип всасывания. На эффективность работы такого насоса существенно влияет расстояние, на которое приходится поднимать воду. Обычно их применяют, только если глубина до зеркала воды составляет от восьми метров или меньше.
Если речь идет об абиссинском колодце, разумеется, поверхностный насос станет просто идеальным выбором, поскольку в речь идет об очень специфической скважине – узкой и неглубокой.
Но при эксплуатации фильтрационной или артезианской скважины поверхностный насос может просто не справиться с нагрузкой. В таком случае выбирать придется именно погружную модель.
Выбирая между погружным и поверхностным насосом, следует учесть гораздо более высокий уровень шума при работе последнего. Чтобы устранить эту неприятность, достаточно закрыть насос деревянным коробом или установить его в отдельном помещении.
Скважинные насосы — это обязательный и неизменный атрибут для обеспечения чистой воды дачного участка. Они являются центробежными и погружными насосами, которые рассчитаны на установку в скважинах, обеспечивая высокий напор перекаченной воды.

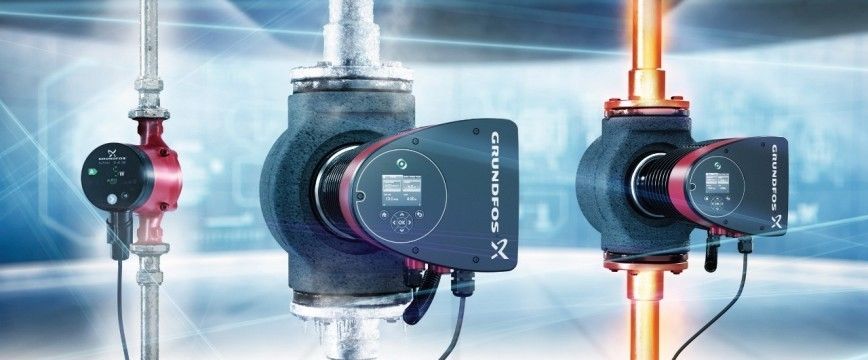

Насосы Grundfos
Одна из самых распространенных марок насосов в мире.
Основные преимущества насосов Grundfos:
- Высокий КПД благодаря использованию постоянных магнитов в электрическом двигателе.
- Высокий уровень защиты от различного рода поломок. Если в скважине недостаточно воды или нет нужного уровня давления, то глубинный насос просто отключается.
- Скважинным насосом марки Grundfos можно управлять в автоматическом режиме.
- Плавный спуск насоса обеспечивается преобразователем, поэтому нет никакой резкой нагрузки на двигатель. Специальные датчики могут контролировать стабильность давления во всем насосе, если наступает какая-то ситуация, отличная от нормы, то они дают команды и работа насоса прекращается.
- Нет риска перегрева. Специальная система отводит горячий воздух, поэтому насос работает в комфортных условиях.
- Качественное производство. Корпус из нержавеющей стали, материал пластичен, а подшипники выполнены из вольфрама и керамики, которые служат длительное время.
Насосы компании Grudnfos можно устанавливать как вертикально, так и горизонтально. Чтобы быстро и удобно можно было погрузить насос, у него есть специальная ручка.
При опускании оборудования в скважину необходимо помнить о максимальной высоте подъема, так как она варьируется от 50 до 100 метров в зависимости от модели. Обслуживать насос требуется редко, он полноценно функционирует даже зимой, максимальная температура воды в скважине, на которую рассчитан скважинный насос равняется 40 С.
Наша компания занимается реализацией насосов Grundfos по доступным ценам.
Насосы Waterstry
Насосы Waterstry предназначены для перекачивания воды. Они могут использоваться в садоводстве или сельском хозяйстве, в сфере промышленности или с целью организации бытового водоснабжения многоквартирных и загородных домов.
Преимущества и особенности насосов Waterstry:
- Насосы скважинные Waterstry производятся из нержавеющей стали – материала, отличающегося долговечностью, практичностью, надежностью.
- Экономичность и высокий КПД.
- Высокая степень тепловой защиты электродвигателей – позволяет предотвратить их перегрев и продлевает срок службы оборудования.
- Возможность использования погружного насоса в горизонтальном и вертикальном положении.
