И снова здравствуйте, уважаемые читатели блогов! В этот раз я решил разместить не обзор очередного нового "девайса", а небольшую публикацию, затрагивающую обслуживание ранее полученного устройства.
При подготовке обзоров авторы, естественно, стараются раскрыть особенности конкретных устройств, их частей и компонентов, но жесткие рамки на выполнение публикации, как правило, не дают успеть столкнуться с критично важными особенностями и тонкостями, всплывающими только в ходе долгой эксплуатации.
Введение
Мой личный опыт установки системы жидкостного охлаждения (СЖО) начался с готового набора в стиле "собери сам" — Pacific RL-120 Water Cooling Kit от компании Thermaltake. Неплохого, кстати сказать, "конструктора" с точки зрения скорости подготовки к работе и сборки, с заделом на будущее расширение и апгрейд отдельных компонентов. Качество современных комплектов DIY, в большинстве своем, гарантирует долгую беспроблемную работу и редкое техническое обслуживание СЖО. Высококачественные нержавеющие фитинги, обеспечивают высокую степень герметизации сочленений, водоблоки и радиаторы охлаждения, отливаются, паяются и покрываются слоями защиты от коррозии еще на заводе, гарантируя первоклассную герметичность, толстостенные трубки из высококачественных эластичных материалов прочны и держат достаточно высокие температуры, чтобы не переживать за спонтанный разрыв.
Но, раз появилась эта публикация, значит, где-то есть подвох? Спросите вы и будете правы. В большинстве случаев слабым звеном всего контура СЖО остается главный компонент, "сердце" системы охлаждения — помпа (насос). От ее безотказной длительной работы и обеспечения нормальной циркуляции при условии высокого нагрева жидкости всецело зависит эффективность работы СЖО. Беседуя с друзьями и коллегами энтузиастами, при обсуждении "водянок", разговор часто сводился к тому, что многие предпочитают массивные воздушные системы охлаждения не столько из-за более низкой, в большинстве случаев, стоимости, сколько из-за опасений выхода из строя, в самый ответственный момент, помпы или ее излишне навязчивого стрекотания при работе. Кстати, последний аргумент, на самом деле, весьма актуален. По степени назойливости звук помпы иногда более раздражающий, чем аналогичный по громкости монотонный шум воздуха, создаваемый вентиляторами классических кулеров. В ущерб общей производительности СЖО громкость "стрекота" можно компенсировать подключением через реобас или средствами управления вентиляторами на материнской плате. А как быть с надежностью долгосрочной работы? Здесь, к сожалению, владелец СЖО получает лотерею, с непредсказуемым влиянием на вероятность форс-мажора некоторых дополнительных факторов. Даже такое безобидное моддинговое действие, как добавление дополнительных красителей в охлаждающую жидкость может, в редких случаях, стать причиной полного коллапса, вследствие непредвиденных химических реакций компонентов красителя и антифриза, которые начинают кристаллизоваться и превращаются в хлопья.
Конструкция помп приблизительно одинакова и, по сути своей, не сложная, но подвержена механическому износу вращающихся частей. Да, по сравнению с "сухими" подшипниками, крыльчатка помпы постоянно находится в жидкости, что обеспечивает смазку и охлаждение, но опасность может таиться в одном оторвавшемся металлическом заусенце, или мелком соре, оставшемся внутри радиатора охлаждения или водоблока еще при производстве на заводе. Производители СЖО почему-то пренебрегают копеечными фильтрами грубой очистки на вводе жидкости в помпу, мотивируя владельцев СЖО на промывку контура дистиллированной водой еще до первого запуска СЖО, но даже хорошая промывка не гарантирует чистоту контура на 100%.
Проблема?
Много "воды" и "введения" скажет нетерпеливый читатель, к чему все это идет? Отвечу — "Да, после 4 месяцев работы, в один прекрасный день, на моем домашнем компьютере непредвиденно перестала работать помпа Thermaltake P500 в контуре СЖО Pacific RL-120 Water Cooling Kit". Собственно, данный факт замечен был не сразу, недели две я периодически работал на компьютере с процессором Intel Core i5-3570K без разгона и не замечал факта поломки, даже при работе простеньких 3D игрушек сына, контур СЖО Pacific RL-120 Water Cooling Kit без циркуляции жидкости вполне спокойно удерживал температуру процессора ниже 77 градусов. Единственным косвенным признаком приходом "пушистого зверька" стал появившийся небольшой звук, с периодом в несколько секунд, похожий на свист дросселей, который я списывал на дефект работы видеокарты или блока питания, но все не было времени выявить виновника новоявленного раздражителя слуха. И лишь запуск одной новой игры заставил наконец заглянуть внутрь системного блока, в связи с появлением предупреждения ПО мониторинга ASUS AI Suite II (шло в комплекте с материнской платой) о высокой температуре на центральном процессоре, вышедшей на уровень 80 градусов Цельсия.
Беглый осмотр и подозрительные 0 rpm на разъеме подключения помпы к материнской плате. Тщательный осмотр, диагностика подключения в другие разъемы и вердикт — помпа не работает.
Учитывая, что СЖО не приобреталась в магазине, а была получена напрямую от вендора, о гарантии речи не шло. Поэтому было решено попытаться разобрать помпу и попробовать отремонтировать ее своими силами. Еще одним, а скорее двумя, мотиваторами самостоятельного ремонта была стоимость новой помпы и тот факт, что найти отдельно в продаже в России P500, или продвинутый вариант Pacific P1 Black D5, не так-то просто.
Свистящие периодические звуки, как оказалось, издавала сама помпа и, косвенно, они свидетельствовали о том, что не может запуститься "крыльчатка" или есть какие-то проблемы с электронной платой управления, что, вместе с отсутствием видимых деформаций от перегрева, сулило неплохие шансы на успешный ремонт.
Разбор помпы

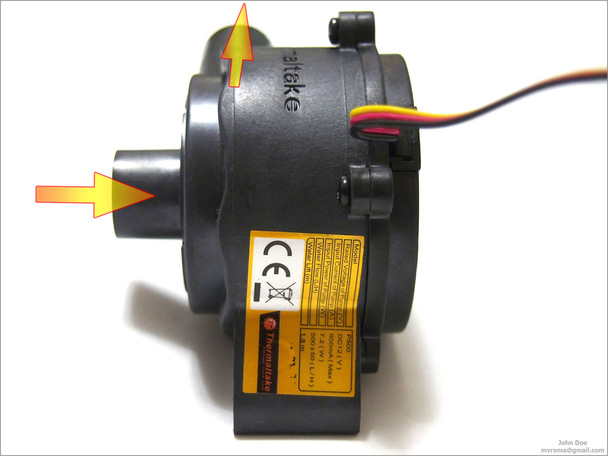

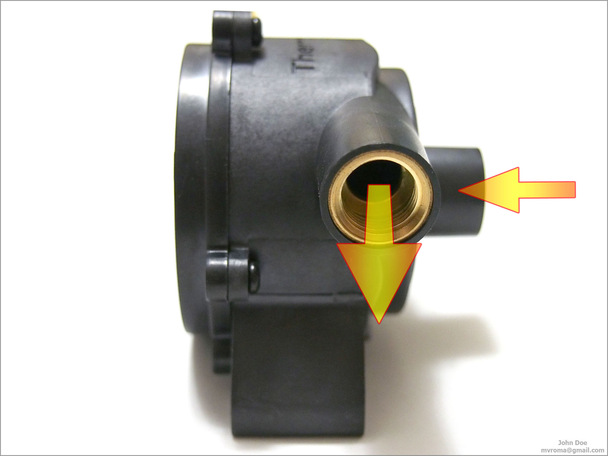

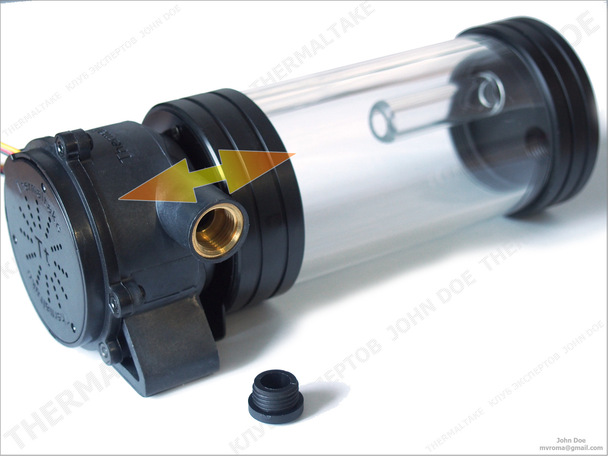

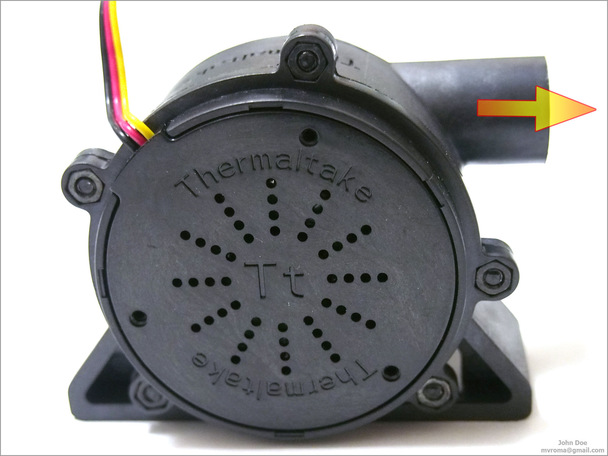

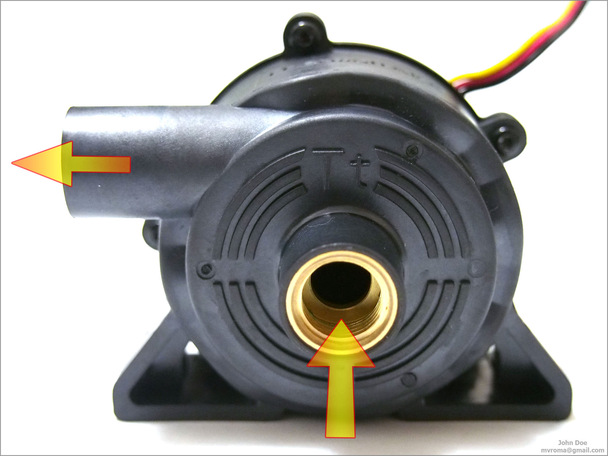

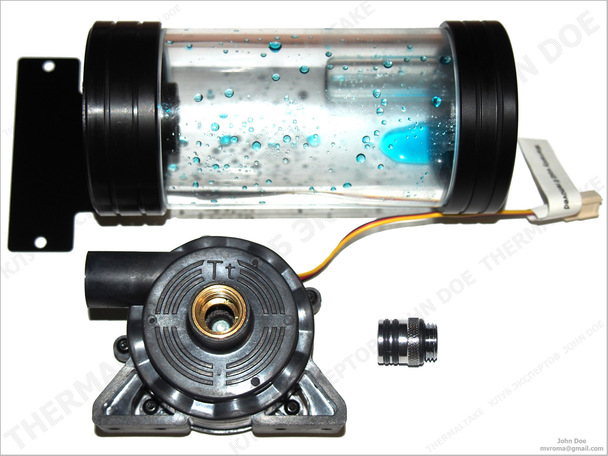

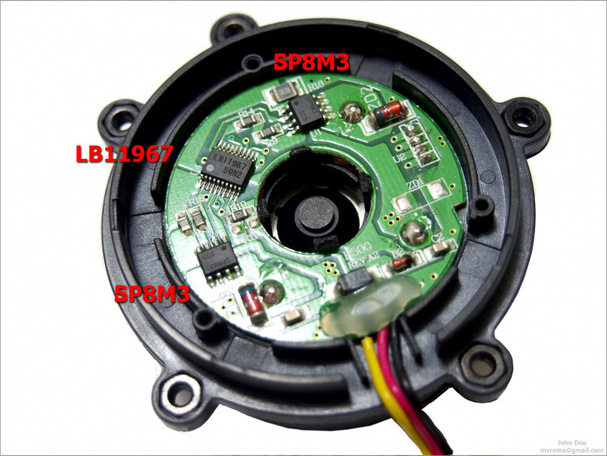

С устройством помпы Thermaltake P500 повезло, конструкция корпуса полностью разборная, на винтовых соединениях, что позволяет быстро разобрать ее на отдельные составляющие. Фактически помпа состоит из двух половинок корпуса, стянутых 5-ю болтами с гайками и соединительной о-образной резиновой прокладкой, платы управления, закрытой перфорированной крышкой, и ротора с крыльчаткой, зафиксированного на валу пластиковой шайбой.

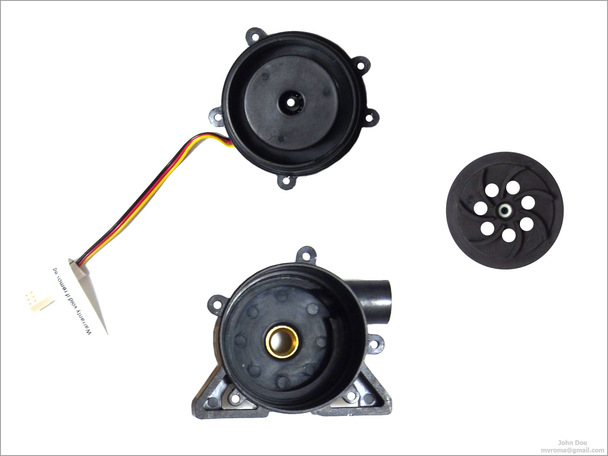

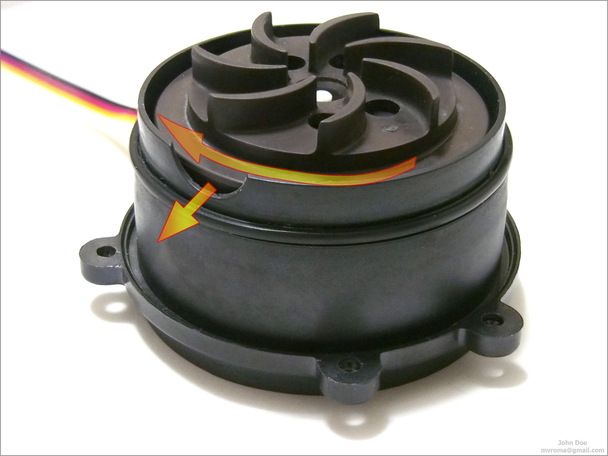

Вид "сверху" на составляющие.

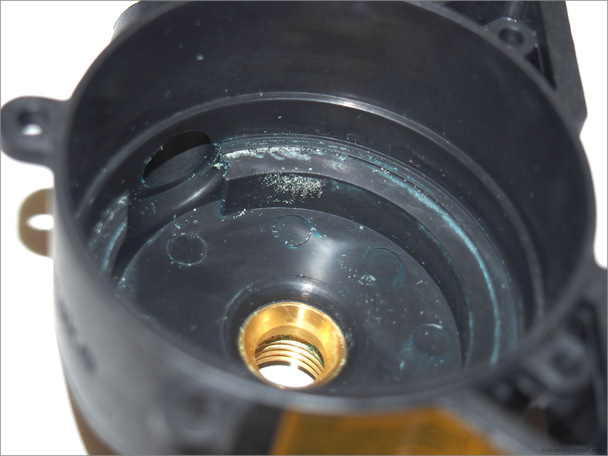

Изучение внутренностей P500 озадачило. Крыльчатка крутилась очень туго, рукой ее было тяжело провернуть. На внутренней поверхности помпы было достаточно много солеподобных отложений, а на роторе, так как его корпус магнитный еще и локальные скопления чего-то подобного металлической пыли. Фотоаппарат взять в руки сразу не догадался. но, даже на высушенной и уже очищенной (протиранием тряпкой без усилий) внутренней поверхности, остались следы этих отложений и красителя охлаждающей жидкости.

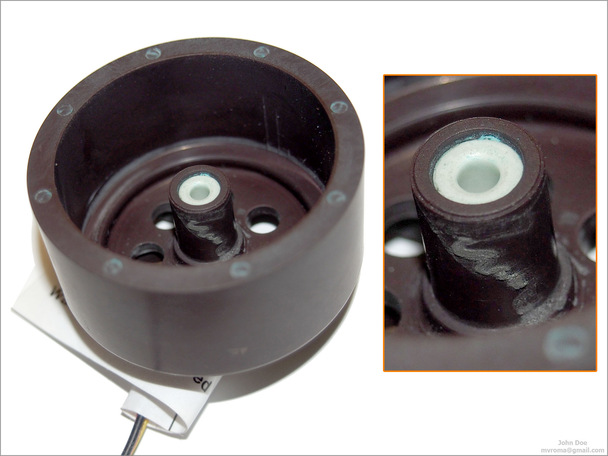

На наружной части вала крыльчатки еще и следы глубоких задиров, в глубине которых, опять же непонятные отложения, очень трудно счищаемые.
После хорошенькой чистки и сборки крыльчатку уже спокойно можно было крутануть рукой и он по инерции делал N-ное количество оборотов, т.е. отложения на стенках помпы и особенно на внутренней поверхности, надеваемой на вал, реально мешали вращению. Опасение, что клин помпы привел к выходу из строя обмоток статора, не подтвердилось и после сборки помпа уверенно запустилась.
Далее был обычный процесс установки на место резервуара с помпой в корпус ПК и заливка контура охлаждающей жидкостью. Помпа уверенно работает уже несколько дней. Из эффектов которые стали заметны после чистки:
1. Помпа стала работать чуть-чуть тише, до процесса "стрекот" начинался от 1700-1800 оборотов и выше, после, на этих оборотах, ее практически не слышно.
2. Скорость вращения выросла оборотов на 200. Косвенно это могло быть и из-за замены куска шланга между радиатором охлаждения и водоблоком, так как старый, по неопытности, был сделан коротким, из-за чего на изгибе немного деформировался, сужая полезный диаметр трубки.
Заключение
Однозначный вывод для себя что стало причиной клина помпы я сделать не смог, вернее, сказать то, что это было из-за проблем механического плана можно точно, но было ли это застревание мелкого металлического мусора, оставившего задиры на валу крыльчатки или накопление солеподобных отложений от не очень качественной охлаждающей жидкости (она шла посылкой весной и условия хранения и транспортировки вполне могли не соответствовать требуемым) сказать тяжело. Возможно сразу оба фактора. Изначально, попытка ремонта своими силами не была запланирована для написания этой публикации, поэтому сперва начал разбирать/чистить, в процессе, решил сфотографировать и оформить. В любом случае, помпу Thermaltake P500 можно назвать весьма стойким устройством, так как работа в заклинившем состоянии на протяжении нескольких недель и никаких видимых последствий для обмоток статора — было достаточно удивительно для меня. Но главное, что проблема была устранена, за счет чего сэкономлено N-ное количество денег и получено немного exp в копилку опыта.
Спасибо, что уделили внимание этой публикации, высказывайте ваше видение причин поломки компонентов СЖО и пишите в комментариях о своем опыте устранения мелких недочетов.
